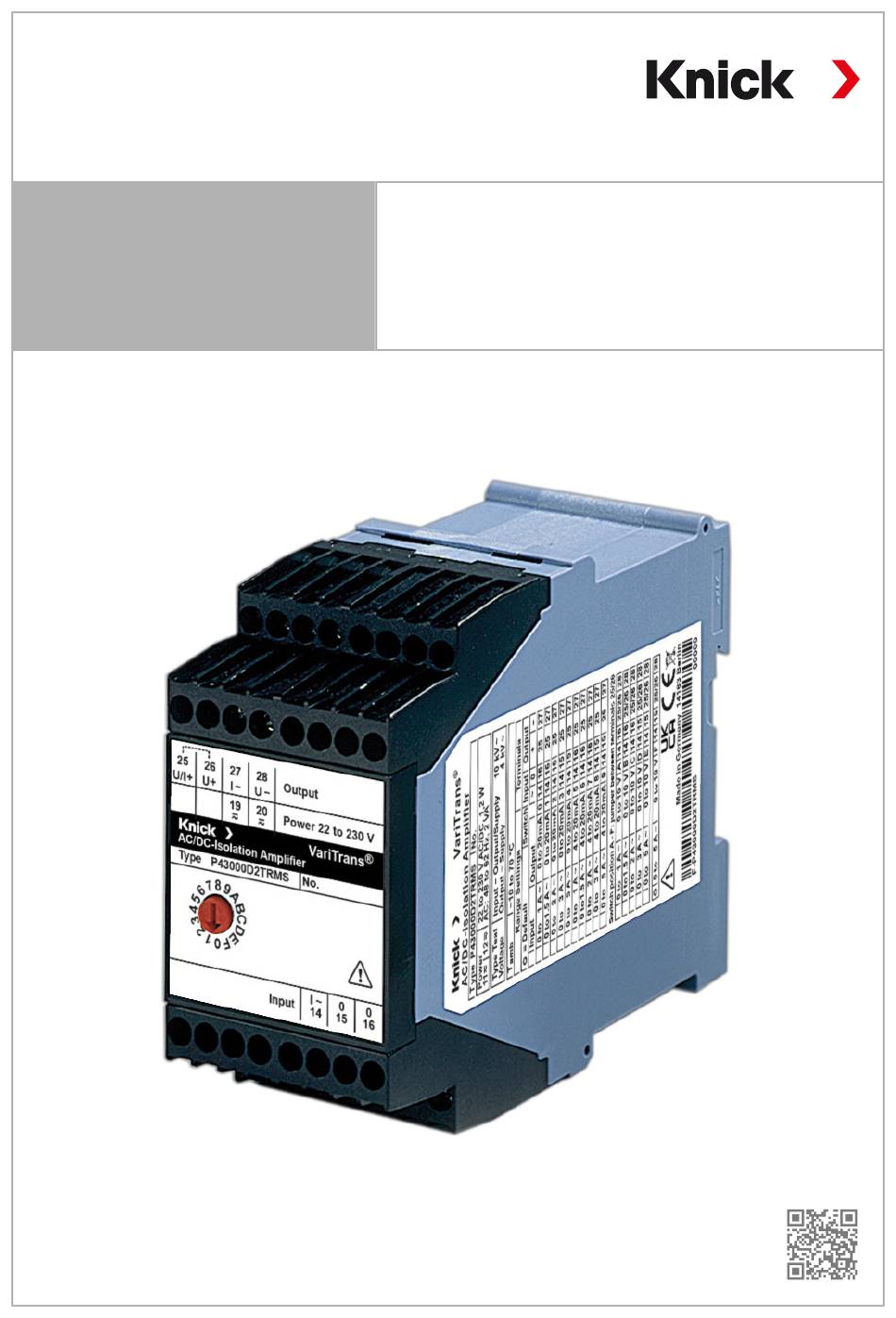

- Seite 1 P43000 TRMS Betriebsanleitung AC/DC-Hochspannungs- Messumformer Vor Installation lesen. www.knick.de Für künftige Verwendung aufbewahren.
- Seite 2 P43000 TRMS Ergänzende Hinweise Lesen Sie dieses Dokument und bewahren Sie es für künftige Verwendung auf. Stellen Sie bitte vor der Montage, der Installation, dem Betrieb oder der Instandhaltung des Produkts sicher, dass Sie die hierin beschriebenen Anweisungen und Risiken vollumfänglich verstehen. Befolgen Sie unbedingt alle Sicherheitshinweise.
- Seite 3 P43000 TRMS Inhaltsverzeichnis 1 Sicherheit ............................1.1 Bestimmungsgemäßer Gebrauch........................1.2 Anforderungen an das Personal ........................1.3 Isolation ................................... 2 Produkt............................2.1 Lieferumfang ................................. 2.2 Produktidentifikation ............................2.3 Typenschilder ................................ 2.4 Symbole und Kennzeichnungen........................2.5 Funktion .................................. 2.5.1 Funktionsbeschreibung ........................2.5.2 Prinzipschaltbild .............................
- Seite 4 Dieses Dokument enthält wichtige Anweisungen für den Gebrauch des Produkts. Befolgen Sie diese immer genau und betreiben Sie das Produkt mit Sorgfalt. Bei allen Fragen steht die Knick Elektronische Messgeräte GmbH & Co. KG (nachstehend auch als „ Knick“ bezeichnet) unter den auf der Rückseite dieses Dokuments angegebenen Kontaktdaten zur Verfügung.
- Seite 5 • Installationsanleitung mit Sicherheitshinweisen Hinweis: Die Betriebsanleitung (dieses Dokument) wird elektronisch veröffentlicht. knick.de ➜ 2.2 Produktidentifikation Die verschiedenen Ausführungen des Produkts P43000 TRMS sind in einer Typenbezeichnung codiert. Die Typenbezeichnung ist auf dem Typenschild und dem Lieferschein angegeben. Typenschilder, S. 6 ➜ Eingang...
- Seite 6 P43000 TRMS 2.3 Typenschilder Der P43000 TRMS ist auf der Seite und der Vorderseite des Gehäuses durch Typenschilder gekenn- zeichnet. Abhängig von der Ausführung des Produkts sind unterschiedliche Informationen auf den Produktidentifikation, S. 5 Typenschildern angegeben. ➜ 1 Typenschild, Gerätefront...
- Seite 7 Das Symbol auf Knick-Produkten bedeutet, dass die Altgeräte vom unsortierten Siedlungsabfall getrennt entsorgt werden müssen. 2.5 Funktion 2.5.1 Funktionsbeschreibung Der P43000 TRMS ist in verschiedenen Ausführungen verfügbar. Abhängig von der Ausführung unter- scheiden sich die Produkteigenschaften. Produktidentifikation, S. 5 ➜...
- Seite 8 P43000 TRMS 2.5.2 Prinzipschaltbild TRMS C 1 nF Z 15 V AC-Stromeingang DC-Ausgang U/I – ≤ 5 A – – ≤ 2 A Hilfsenergie 20 ... 253 V AC/DC 2.5.3 Applikationsbeispiel Hinweis: Die Abbildung zeigt beispielhaft die direkte Strommessung bei hohem Eingangspotential.
- Seite 9 Stromausgang darf keine Einlegebrücke montiert sein. Installation und Inbetriebnahme, S. 10 ➜ Hinweis: Die Belegung der Klemmen für den Stromeingang ist abhängig von der Ausführung des P43000 TRMS. Die Belegung ist auf dem Typenschild angegeben und auf Anfrage verfügbar. info@knick.de ➜ 13 oder 14...
- Seite 10 Elektrische Anlage in den Ausgangszustand zurücksetzen. Maßnahmen zur Sicherstellung der Spannungsfreiheit in umgekehrter Reihenfolge wieder aufheben. Hilfsenergie einschalten. Hinweis: Die Hilfsenergie zum Betrieb des P43000 TRMS wird über ein integriertes Weitbereichsnetz- teil (20 … 253 V AC/DC) bereitgestellt. Sehen Sie dazu auch Typenschilder, S. 6 ➜...
- Seite 11 P43000 TRMS 2.8 Betrieb Der P43000 TRMS ist für den Dauerbetrieb ausgelegt. Das Produkt muss innerhalb eines abschließbaren Schaltschranks betrieben werden. Der Gebrauch des Produkts ist nur zulässig, wenn die angegebenen Betriebsbedingungen eingehalten werden. Technische Daten, S. 14 ➜ Hinweis: Bei umschaltbaren Ausführungen die Ein- und Ausgangsbereiche nicht während des Betriebs über den Drehkodierschalter umschalten.
- Seite 12 Details zur Rücknahme und der umweltverträglichen Entsorgung von Elektro- und Elektronikgeräten finden Sie in der Herstellererklärung auf unserer Website. Wenn Sie Rückfragen, Anregungen oder Fra- gen zum Recycling von Elektro- und Elektronik-Altgeräten der Fa. Knick haben, schreiben Sie uns eine E‑Mail an: support@knick.de...
- Seite 13 P43000 TRMS 2.12 Maßzeichnungen Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben.
- Seite 14 P43000 TRMS 2.13 Technische Daten Eingang Eingang P43000D2 TRMS-nnnn 0 … 100 mA bis 0 … 5 A AC 1 bis 16 Bereiche nach Kundenwunsch, kalibriert umschaltbar P43100D2 TRMS-nnnn 0 … 100 mA bis 0 … 5 A AC nach Kundenwunsch, fest eingestellt Nennfrequenz 50/60 Hz Frequenzbereich 40 … 1000 Hz (Frequenz ≤ 40 Hz auf Anfrage) Eingangswiderstand < 0,6 Ω Eingangskapazität ca.
- Seite 15 P43000 TRMS Isolation Galvanische Trennung 3-Port-Trennung zwischen Eingang, Ausgang und Hilfsenergie Prüfspannung kalibriert umschaltbar 10 kV AC Eingang gegen Ausgang/Hilfsenergie fest eingestellt 10 kV AC Eingang gegen Ausgang/Hilfsenergie (P430**D2 TRMS‑nnnn) fest eingestellt 15 kV AC Eingang gegen Ausgang/Hilfsenergie (P431**D2 TRMS‑nnnn) alle Typen 4 kV AC Ausgang gegen Hilfsenergie Isolationskoordination Bei Anwendungen mit hohen Arbeitsspannungen ist genügend Abstand bzw. Isolation zu Nebengeräten und Berührungsschutz einzuhalten.
- Seite 16 P43000 TRMS Gerät MTBF ca. 96 Jahre Umgebungstemperatur Betrieb −10 … 70 °C (14 … 158 °F) Transport und Lagerung −40 … 85 °C (−40 … 185 °F) Umgebungsbedingungen Verwendung im Innenraum relative Luftfeuchte 5 … 95 %, keine Betauung Höhenlage bis 2000 m (6500 ft), Luftdruck: 790 … 1060 hPa Bauform Anreihgehäuse mit Schraubklemmen (Anziehdrehmoment max. 0,8 Nm) Gehäusebreite P43***D2 TRMS 45 mm weitere Abmessungen Maßzeichnungen, S.
- Seite 17 P43000 TRMS Abkürzungen Conformité Européenne (Europäische Konformität) Elektromagnetische Verträglichkeit Europäische Norm Electrostatic Discharge (elektrostatische Entladung) International Protection / Ingress Protection (Schutz gegen Eindringen) MTBF Mean Time Between Failures (mittlere Zeit zwischen zwei Ausfällen) TRMS True Root Mean Square (Echteffektivwert) UKCA United Kingdom Conformity Assessed (UK-Konformitätsbestätigung)
- Seite 18 P43000 TRMS Stichwortverzeichnis 35-mm-Tragschiene Liefereinstellung Lieferumfang Abhilfen, Störungen Anforderungen an das Personal Anschlüsse Maßzeichnung Anschlussschraube M3,5 Anwendungsbeispiel Applikationsbeispiel Ausführungen Normen Ausgang Personal Befestigung Produktschlüssel Bereichswahl Prüfspannung Bestellnummer Brücke Recycling Rücknahme Altgeräte Drehkodierschalter Rücksendung Eingang Sachschäden Einlegebrücke Sicherheitshinweise Einleitendes Sicherheitskapitel Sicherheitskapitel Elektrische Installation Störungszustände...
- Seite 19 P43000 TRMS Notizen...
