Fig. 2

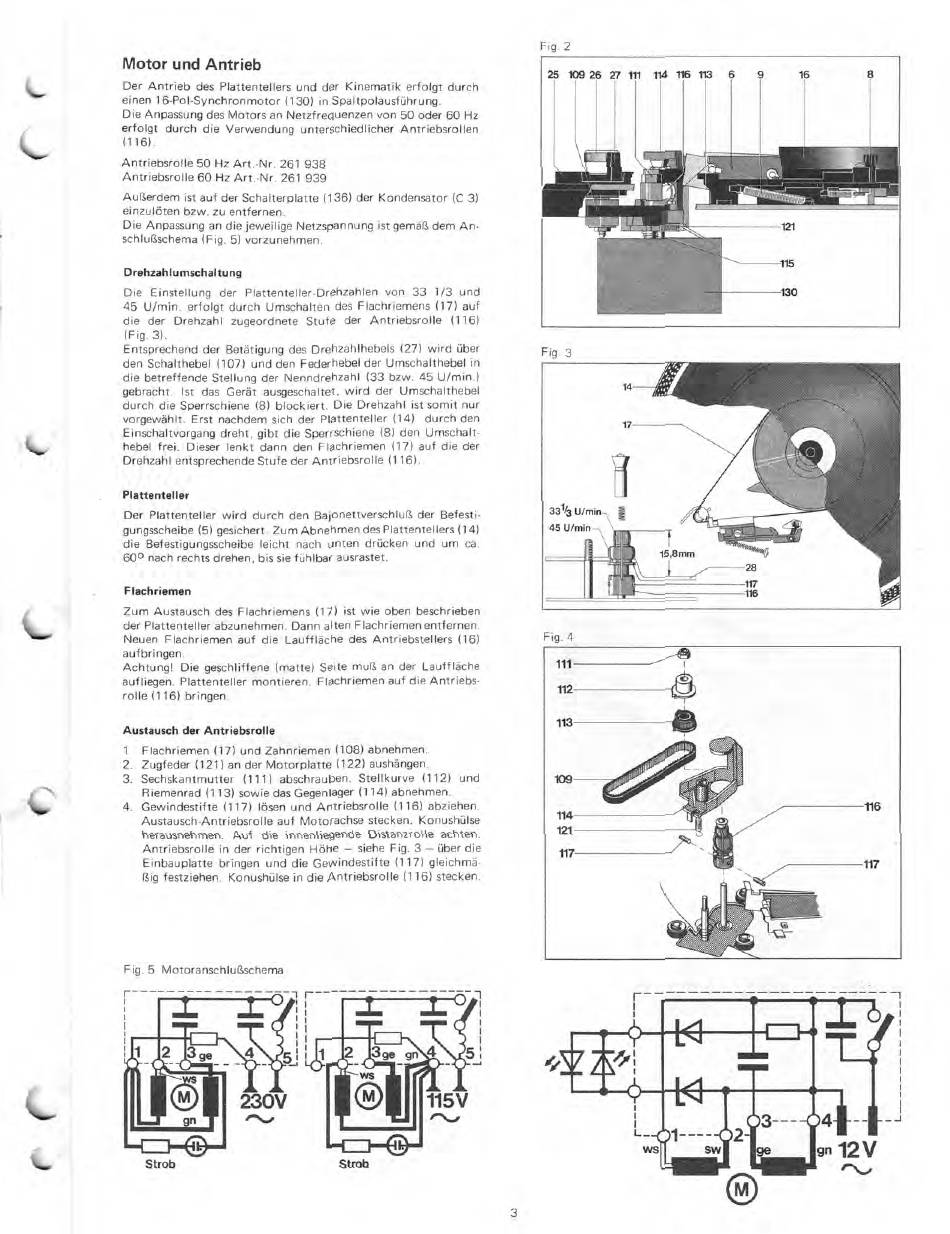

Motor und Antrieb
Der Antrieb des Plattentellers und der Kinematik erfolgt durch
einen 16-Pol -Synchronmotor (130) in Spaltpolausführung.
Die Anpassung des Motors an Netzfrequenzen von 50 oder 60 Hz
erfolgt durch die Verwendung unterschiedlicher Antriebsrollen
(116)
Antriebsrolle 50 Hz Art.-Nr. 261 938
Antriebsrolle 60 Hz Art.-Nr. 261 939
Außerdem ist auf der Schalterplatte (136) der Kondensator (C 3)
einzulöten bzw. zu entfernen.
Die Anpassung an die jeweilige Netzspannung ist gemäß dem An-
schlußschema (Fig. 5) vorzunehmen.
Drehzahlumschaltung
Die Einstellung der Plattenteller-Drehzahlen von 33 1/3 und
45 U/min. erfolgt durch Umschalten des Flachriemens (17) auf
die der Drehzahl zugeordnete Stufe der Antriebsrolle (116)
(Fig. 3).
Entsprechend der Betätigung des Drehzahlhebels (27) wird über
den Schalthebel (107) und den Federhebel der Umschalthebel in
die betreffende Stellung der Nenndrehzahl (33 bzw. 45 U/min.)
gebracht. Ist das Gerät ausgeschaltet, wird der Umschalthebel
durch die Sperrschiene (8) blockiert. Die Drehzahl ist somit nur
vorgewählt. Erst nachdem sich der Plattenteller (14) durch den
Einschaltvorgang dreht, gibt die Sperrschiene (8) den Umschalt-
hebel frei. Dieser lenkt dann den Flachriemen (17) auf die der
Drehzahl entsprechende Stufe der Antriebsrolle (116).
Plattenteller
Der Plattenteller wird durch den Bajonettverschluß der Befesti-
gungsscheibe (5) gesichert. Zum Abnehmen des Plattentellers (14)
die Befestigungsscheibe leicht nach unten drücken und um ca.
60 0 nach rechts drehen, bis sie fühlbar ausrastet.
Flachriemen
Zum Austausch des Flachriemens (17) ist wie oben beschrieben
der Plattenteller abzunehmen. Dann alten Flachriemen entfernen.
Neuen Flachriemen auf die Lauffläche des Antriebstellers (16)
aufbringen.
Achtung! Die geschliffene (matte) Seite muß an der Lauffläche
aufliegen. Plattenteller montieren. Flachriemen auf die Antriebs-
rolle (116) bringen.
Austausch der Antriebsrolle
1
Flachriemen (17) und Zahnriemen (108) abnehmen.
2
Zugfeder (121) an der Motorplatte (122) aushängen.
3 Sechskantmutter (111) abschrauben. Stellkurve (112) und
Riemenrad (113) sowie das Gegenlager (114) abnehmen.
4 Gewindestifte (117) lösen und Antriebsrolle (116) abziehen.
Austausch-Antriebsrolle auf Motorachse stecken. Konushülse
herausnehmen. Auf die innenliegende Distanzrolle achten.
Antriebsrolle in der richtigen Höhe — siehe Fig. 3 — über die
Einbauplatte bringen und die Gewindestifte (117) gleichmä-
ßig festziehen. Konushülse in die Antriebsrolle (116) stecken.
Fig. 5 Motoranschlußschema
Strob
Strob
Fig. 3
Fig. 4
3
