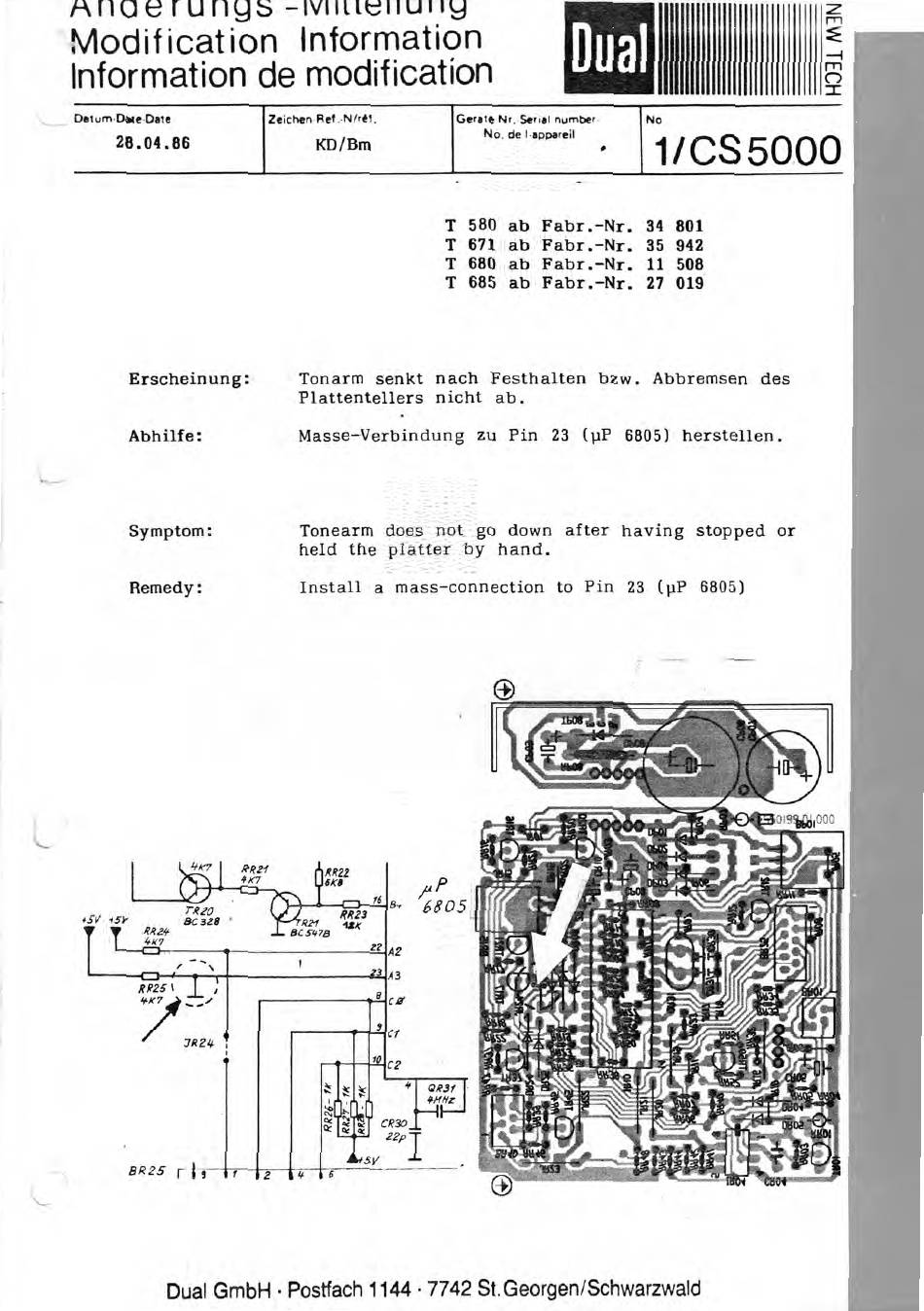

Dual CS 5000 Serviceanleitung Seite 9

mnaerungs
Modification Information
Information de modification
Dual
11111
Datum Date -Date
Zeichen Ret •Niref. Gerate Nr. Serial number
No. de 1-appareil
No
28.04.86
KD/Bm
•
1/CS5000
T 580 ab Fabr.-Nr.
34 801
T 671 ab Fabr.-Nr. 35 942
T 680 ab Fabr.-Nr. 11 508
T 685 ab Fabr.-Nr. 27 019
Erscheinung:
Tonarm senkt nach Festhalten bzw. Abbremsen des
Plattentellers nicht ab.
Abhilfe:
Masse -Verbindung zu Pin 23 (uP 6805) herstellen.
Symptom:
Tonearm does not go down after having stopped or
held the platter by hand.
Remedy:
Install a mass-connection to Pin 23 (pP 6805)
TR20
511
5v
T
BC328
24.
4K7
R 24
8R25
r
9
16
ZZ
23
10
A2
43
66'05
QR3f
OtLD
CR30 6-1
22p I
2 14
Dual GmbH • Postfach 1144 • 7742 St.Georgen/Schwarzwald
