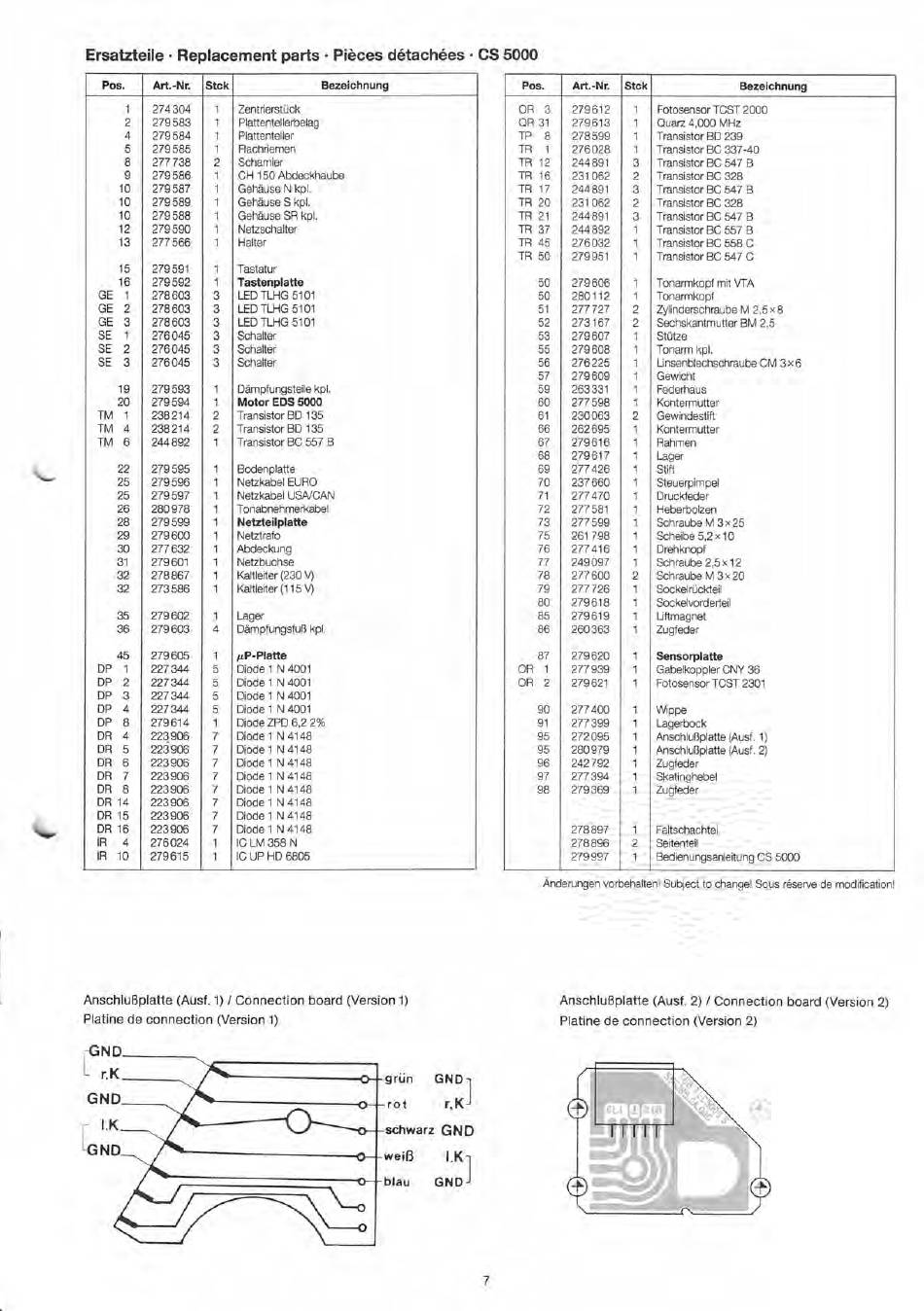

Ersatzteile • Replacement parts • Pi6ces dötachees • CS 5000
Pos.
Art.-Nr.
Stck
Bezeichnung
1
274 304
Zentrierstück
2
279 583
Plattentellerbelag
4
279 584
Plattenteller
5
279 585
Flachriemen
8
277 738
Scharnier
9
279 586
CH 150 Abdeckhaube
10
279 587
Gehäuse N kpl.
10
279 589
Gehäuse S kpl.
10
279 588
Gehäuse SR kpl.
12
279 590
Netzschalter
13
277 566
Halter
15
279 591
Tastatur
16
279 592
Tastenplatte
GE 1
278 603
LED TLHG 5101
GE 2
278 603
LED TLHG 5101
GE 3
278 603
LED TLHG 5101
SE 1
276 045
Schalter
SE 2
276045
Schalter
SE 3
276 045
Schalter
19
279 593
Dämpfungsteile kpl.
20
279 594
Motor EDS 5000
TM 1
238 214
Transistor BD 135
TM 4
238 214
Transistor BD 135
TM 6
244 892
Transistor BC 557 B
22
279 595
Bodenplatte
25
279 596
Netzkabel EURO
25
279 597
Netzkabel USA/CAN
26
280 978
Tonabnehmerkabel
28
279 599
Netzteilplatte
29
279 600
Netztrafo
30
277 632
Abdeckung
31
279 601
Netzbuchse
32
278 867
Kaltleiter (230 V)
32
273 586
Kaltleiter (115 V)
35
279 602
Lager
36
279 603
Dämpfungsfuß kpl.
45
279 605
µP-Platte
DP 1
227 344
Diode 1 N 4001
DP 2
227 344
Diode 1 N 4001
DP 3
227 344
Diode 1 N 4001
DP 4
227 344
Diode 1 N 4001
DP 8
279 614
Diode ZPD 6,22%
DR 4
223906
Diode 1 N 4148
DR 5
223 906
Diode 1 N 4148
DR 6
223 906
Diode 1 N 4148
DR 7
223 906
Diode 1 N 4148
DR 8
223 906
Diode 1 N 4148
DR 14
223 906
Diode 1 N 4148
DR 15
223 906
Diode 1 N 4148
DR 16
223 906
Diode 1 N 4148
IR
4
276 024
IC LM 358 N
IR 10
279 615
IC UP HD 6805
Anschlußplatte (Ausf. 1) 1 Connection board (Version 1)
Platine de connection (Version 1)
-GND
r.K
GND
- I K
G ND
grün
GND
rot
schwarz
GND
weiß
I.K
blau
GND
Pos.
Art.-Nr.
Stck
Bezeichnung
DR 3
279 612
1
Fotosensor TCST 2000
QR 31
279 613
1
Quarz 4,000 MHz
TP 8
278 599
1
Transistor BD 239
TR 1
276 028
1
Transistor BC 337-40
TR 12
244 891
3
Transistor BC 547 B
TR 16
231 062
2
Transistor BC 328
TR 17
244 891
3
Transistor BC 547 B
TR 20
231 062
2
Transistor BC 328
TR 21
244 891
3
Transistor BC 547 B
TR 37
244 892
1
Transistor BC 557 B
TR 45
276 032
1
Transistor BC 558 C
TR 50
279 951
1
Transistor BC 547 C
50
279 606
1
Tonarmkopf mit VTA
50
280 112
1
Tonarmkopf
51
277 727
2
Zylinderschraube M 2,5 x 8
52
273 167
2
Sechskantmutter BM 2,5
53
279 607
1
Stütze
55
279 608
1
Tonarm kpl.
56
276 225
1
Unsenblechschraube CM 3 x 6
57
279 609
1
Gewicht
59
263 331
1
Federhaus
60
277 598
1
Kontermutter
61
230 063
2
Gewindestift
66
262 695
1
Kontermutter
67
279 616
1
Rahmen
68
279 617
1
Lager
69
277 426
1
Stift
70
237 660
1
Steuerpimpel
71
277470
1
Druckfeder
72
277 581
1
Heberbolzen
73
277 599
1
Schraube M 3 x 25
75
261 798
1
Scheibe 5,2 x 10
76
277 416
1
Drehknopf
77
249 097
1
Schraube 2,5 x 12
78
277 600
2
Schraube M 3 x 20
79
277 726
1
Sockelrückteil
80
279 618
1
Sockelvorderteil
85
279 619
1
Liftmagnet
86
260 363
1
Zugfeder
87
279 620
1
Sensorplatte
DR 1
277 939
1
Gabelkoppler CNY 36
DR 2
279 621
1
Fotosensor TCST 2301
90
277 400
1
Wippe
91
277 399
1
Lagerbock
95
272 095
1
Anschlußplatte (Ausf. 1)
95
280 979
1
Anschlußplatte (Ausf. 2)
96
242 792
1
Zugfeder
97
277 394
1
Skatinghebel
98
279 369
1
Zugfeder
278 897
1
Faltschachtel
278 896
2
Seitenteil
279 997
1
Bedienungsanleitung CS 5000
Änderungen vorbehalten! Subject to change! Sous reserve de modification!
Anschlußplatte (Ausf. 2) / Connection board (Version 2)
Platine de connection (Version 2)
