Dual CS 5000 Serviceanleitung Seite 8

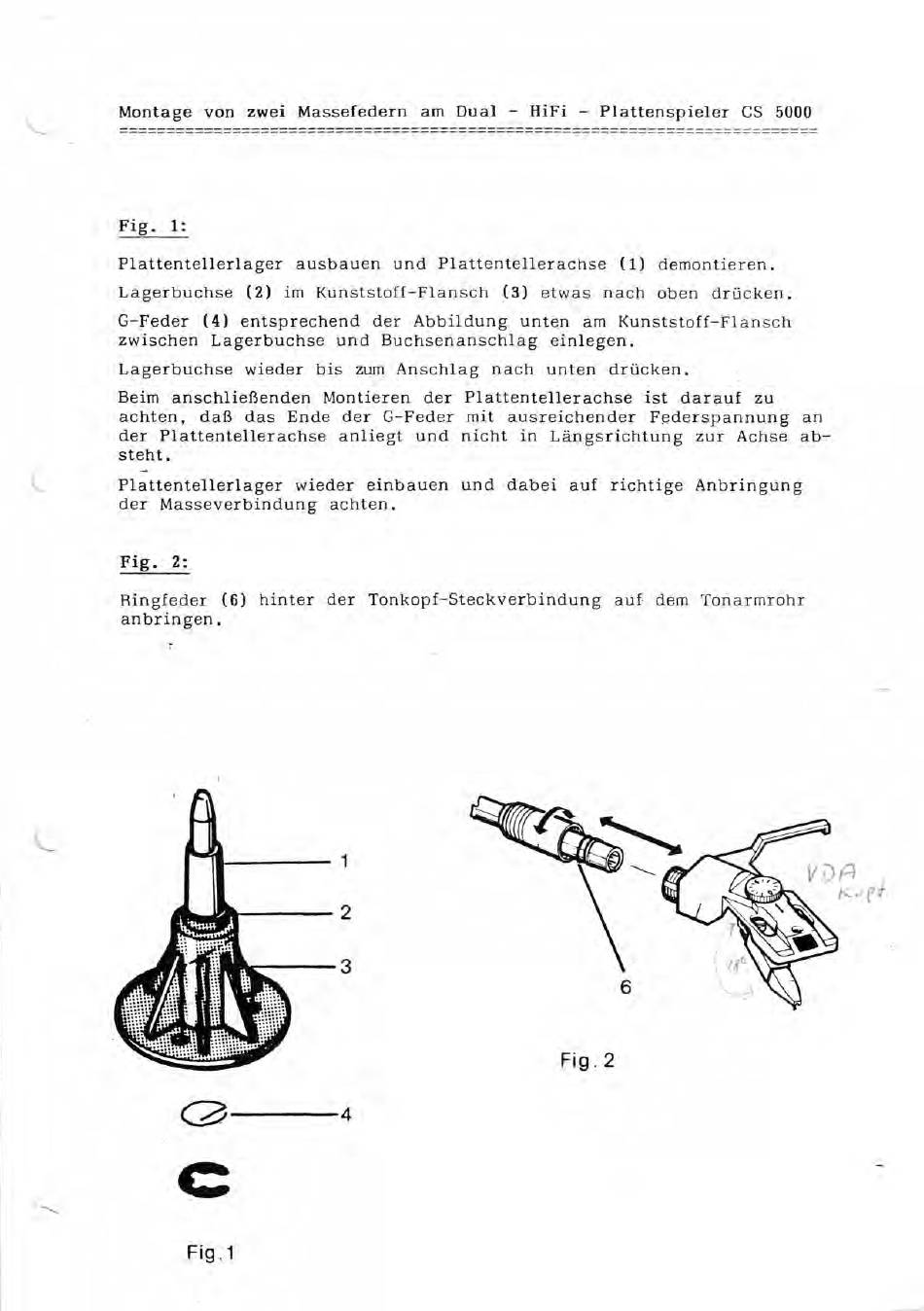

Montage von zwei Massefedern am Dual - HiFi - Plattenspieler CS 5000
Fig. 1:
Plattentellerlager ausbauen und Plattentellerachse (1) demontieren.
Lagerbuchse (2) im Kunststoff -Flansch (3) etwas nach oben drücken.
G-Feder (4) entsprechend der Abbildung unten am Kunststoff -Flansch
zwischen Lagerbuchse und Buchsenanschlag einlegen.
Lagerbuchse wieder bis zum Anschlag nach unten drücken.
Beim anschließenden Montieren der Plattentellerachse ist darauf zu
achten, daß das Ende der G-Feder mit ausreichender Federspannung an
der Plattentellerachse anliegt und nicht in Längsrichtung zur Achse ab-
steht
Plattentellerlager wieder einbauen und dabei auf richtige Anbringung
der Masseverbindung achten.
Fig. 2:
Ringfeder (6) hinter der Tonkopf -Steckverbindung auf dem Tonarmrohr
anbringen.
4
