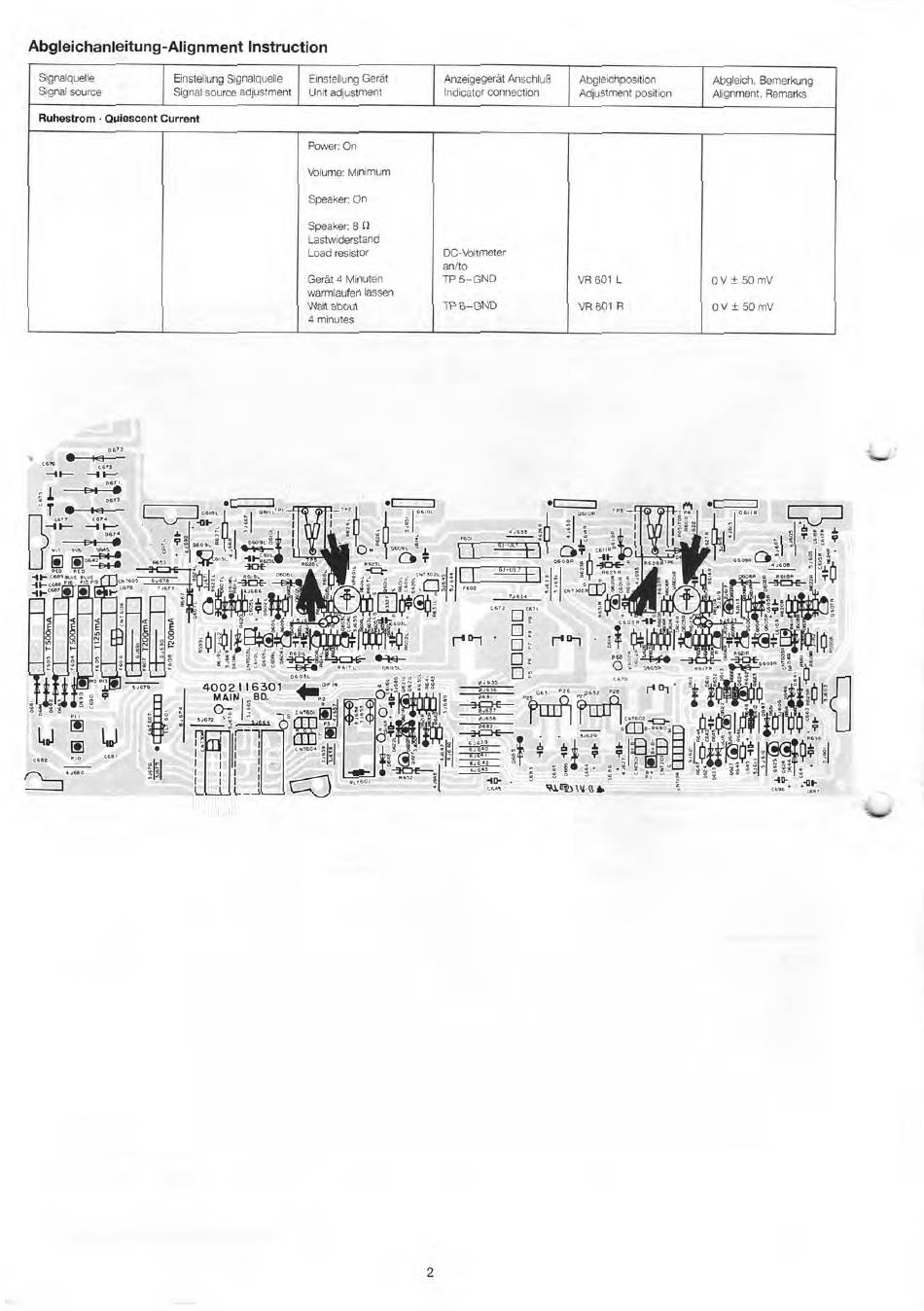

Abgleichanleitung-Alignment lnstruction
Signalquelle
Einstellung Signalquelle
Einstellung Gerät
Anzeigegerät Anschluß
Abgleichposition
Abgleich, Bemerkung
Signal source
Signal source adjustment
Unit adjustment
Indicator connection
Adjustment position
Alignment, Remarks
Ruhestrom • Quiescent Current
Power: On
Volume: Minimum
Speaker: On
Speaker: 8 S1
Lastwiderstand
Load resistor
DC-Voltmeter
an/to
Gerät 4 Minuten
warmlaufen lassen
TP 5—GND
VR 601 L
DV ± 50 mV
Wait about
TP 6—GND
VR 601 R
0V ± 50 mV
4 minutes
