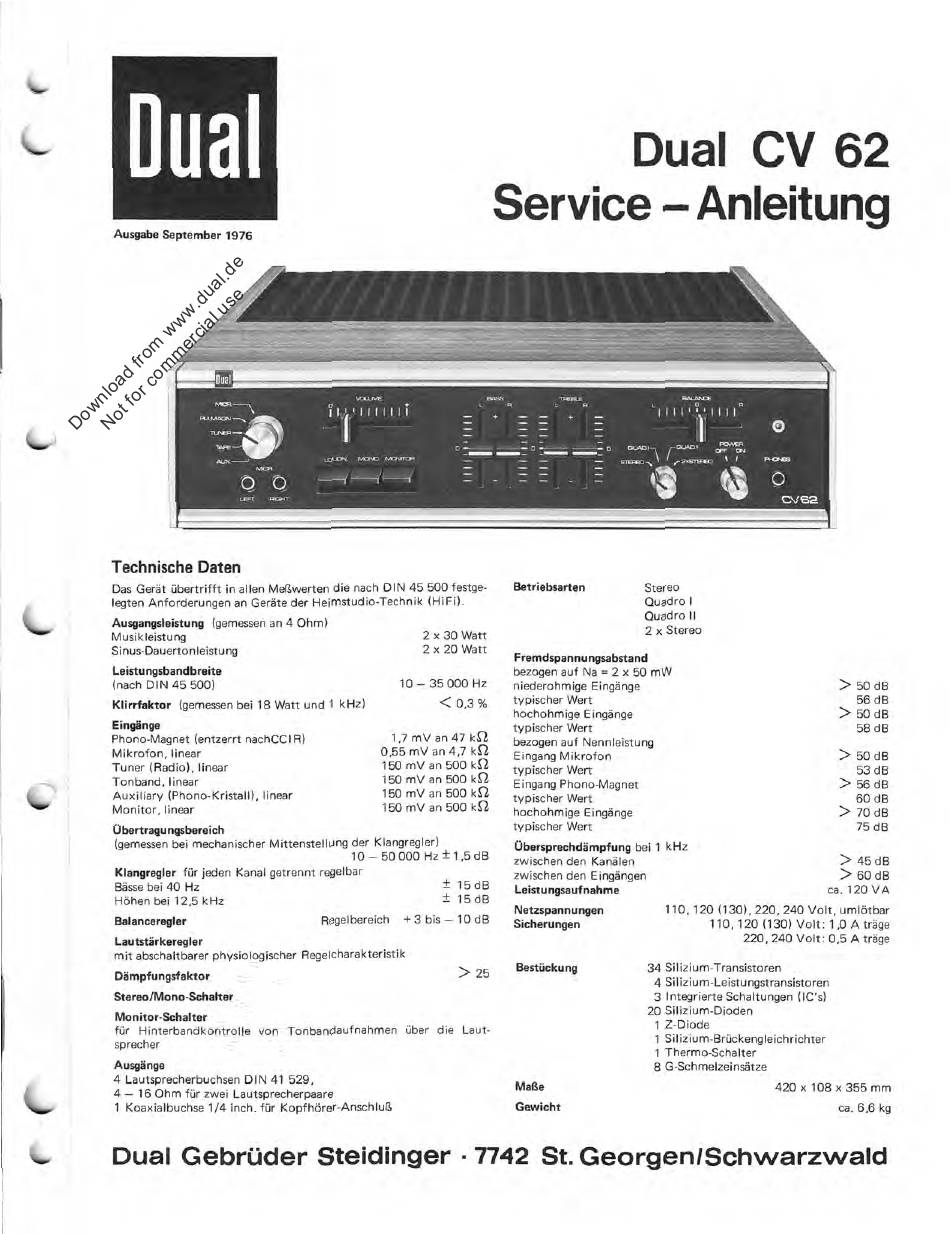

Dual CV 62 Serviceanleitung

L
Dual
Ausgabe September 1976
Technische Daten
Das Gerät übertrifft in allen Meßvverten die nach DIN 45 500 festge-
legten Anforderungen an Geräte der Heimstudio-Technik (HiFi).
Ausgangsleistung (gemessen an 4 Ohm)
Musik leistung
Sinus-Dauertonleistung
Leistungsbandbreite
(nach DIN 45 500)
10 — 35 000 Hz
Klirrfaktor (gemessen bei 18 Watt und 1 kHz) < 0.3%
Eingänge
Phono-Magnet (entzerrt nachCCIR)
1,7 mV an 47
kn
Mikrofon, linear
0,55 mV an 4,7
kn
Tuner (Radio), linear
150 mV an 500 kn
Tonband, linear
150 mV an 500 kn
Auxiliary (Phono-Kristall), linear
150 mV an 500
kn
Monitor, linear
150 mV an 500
kn
Übertragungsbereich
(gemessen bei mechanischer Mittenstellung der Klangregler)
10— 50 000 Hz ± 1,5 dB
Klangregler für jeden Kanal getrennt regelbar
Bässe bei 40 Hz
Höhen bei 12,5 kHz
Balanceregler Regelbereich
+ 3 bis — 10 dB
Lautstärkeregler
mit abschaltbarer physiologischer Regelcharakteristik
Dämpfungsfaktor
> 25
Stereo/Mono-Schalter
2 x 30 Watt
2 x 20 Watt
• 15 dB
± 15 dB
Monitor-Schalter
für Hinterbandkontrolle von Tonbandaufnahmen über die Laut-
sprecher
Ausgänge
4 Lautsprecherbuchsen DIN 41 529,
4— 16 Ohm für zwei Lautsprecherpaare
1 Koaxialbuchse 1/4 inch. für Kopfhörer-Anschluß
Dual CV 62
Service Anleitung
Betriebsarten
Stereo
Quadro 1
Quadro II
2 x Stereo
Fremdspannungsabstand
bezogen auf Na = 2 x 50 mW
niederohmige Eingänge
typischer Wert
hochohmige Eingänge
typischer Wert
bezogen auf Nennleistung
Eingang Mikrofon
typischer Wert
Eingang Phono-Magnet
typischer Wert
hochohmige Eingänge
typischer Wert
Übersprechdämpfung bei 1 kHz
zwischen den Kanälen
zwischen den Eingängen
Leistungsaufnahme
Netzspannungen
Sicherungen
Bestückung
Maße
Gewicht
> 50 dB
56 dB
> 50 dB
58 dB
> 50 dB
53 dB
> 56 dB
60 dB
> 70 dB
75 dB
> 45 dB
> 60 dB
ca. 120 VA
110, 120 (130), 220,240 Volt, umlötbar
110, 120 (130) Volt: 1,0 A träge
220,240 Volt: 0,5 A träge
34 Silizium-Transistoren
4 Silizium-Leistungstransistoren
3 Integrierte Schaltungen (IC's)
20 Silizium-Dioden
1 Z-Diode
1 Silizium-Brückengleichrichter
1 Thermo-Schalter
8 G-Schmelzeinsätze
420 x 108 x 355 mm
ca. 6,6 kg
Dual Gebrüder Steldinger • 7742 St. GeorgenISchwarzwald
