Gebrauchsanweisung
®
FACTUM
novus II Brust- /
Haltungstrainer mit FREI GUIDE
Art.-Nr. 6.6851.80
Lesen Sie diese Gebrauchsanweisung vor dem Einsatz des Produktes sorgfältig
durch.
Widmen Sie dem Punkt Sicherheit Ihre besondere Aufmerksamkeit und halten Sie
sich strikt an diese Information.
Die Gebrauchsanweisung ist ein Teil des von Ihnen erworbenen Produkts und ist
somit während der Produktlebensdauer zum Nachschlagen an gut zugänglicher
Stelle abzulegen und dem Produkt bei Verkauf dem neuen Besitzer mitzugeben.
Abschnitte der Anweisung, die mit diesem Symbol gekennzeichnet sind,
weisen auf Risiken hin, die bei Nichtbeachtung zu Verletzungen führen
können.
(Deutsch)
Werbung
Verwandte Anleitungen für FREI FACTUM novus II
Inhaltszusammenfassung für FREI FACTUM novus II

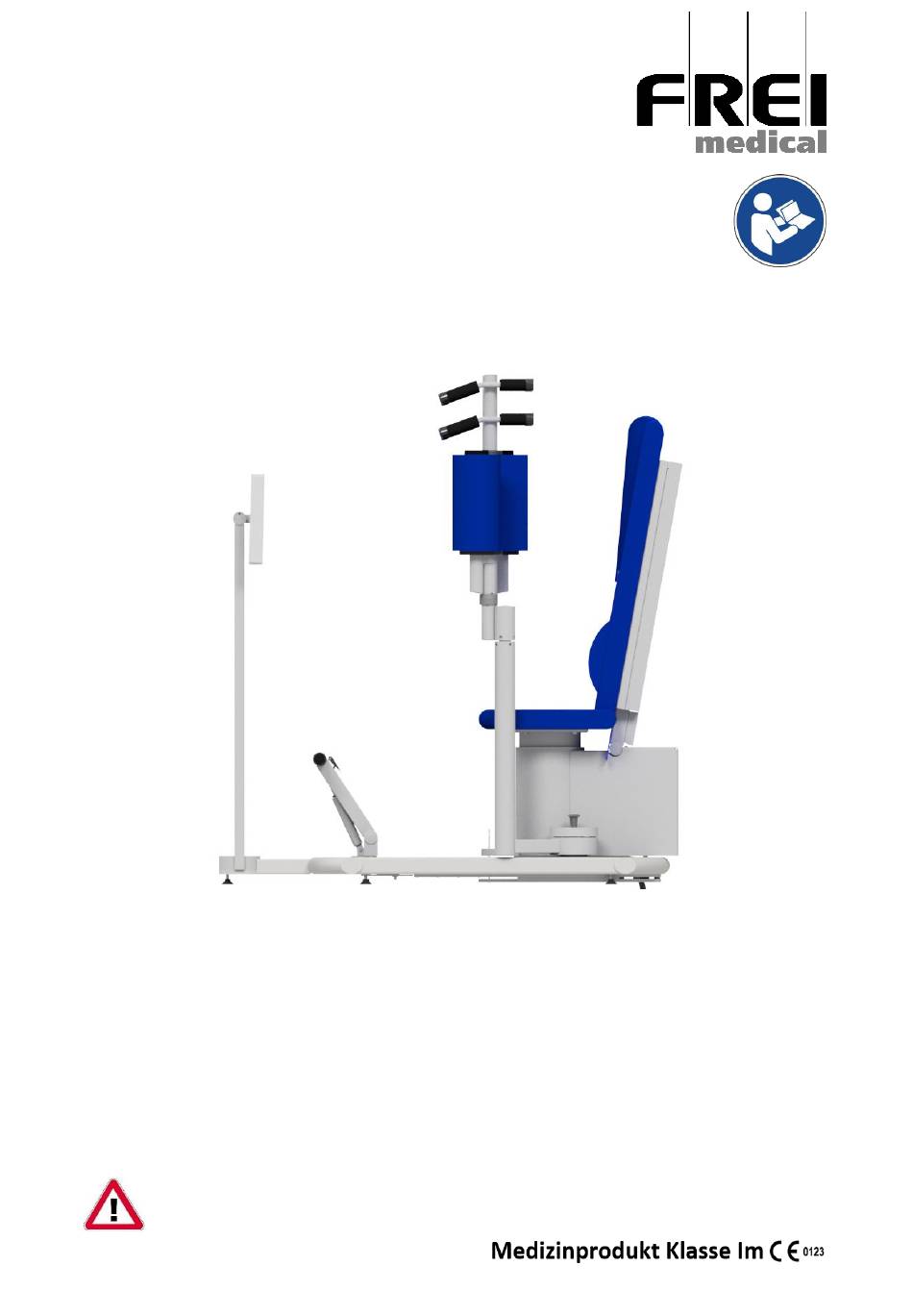

- Seite 1 Gebrauchsanweisung (Deutsch) ® FACTUM novus II Brust- / Haltungstrainer mit FREI GUIDE Art.-Nr. 6.6851.80 Lesen Sie diese Gebrauchsanweisung vor dem Einsatz des Produktes sorgfältig durch. Widmen Sie dem Punkt Sicherheit Ihre besondere Aufmerksamkeit und halten Sie sich strikt an diese Information.
- Seite 2 Bildzeichen am Gerät ....................27 Konformität ....................... 27 Elektromagnetische Aussendung und Störfestigkeit (nur mit Messtechnik)....28 Lebensdauer ......................29 Gewährleistung ......................29 Meldeverfahren MPBetreibV ..................31 Hotline – Service Adresse ..................31 GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 2 von 31...
- Seite 3 übereinstimmen, bitten wir Sie um eine Nachricht, damit wir eventuelle Unstimmigkeiten schnellstmöglich beheben können. Technische und optische Änderungen sowie Druckfehler vorbehalten. *Die gezeigten Darstellungen dienen nur als Referenz, das tatsächliche Produkt kann abweichen. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 3 von 31...
- Seite 4 Handhabung des Medizinproduktes erforderlich ist. Dies hat der Betreiber sicherzustellen. Nehmen Sie das Gerät erst nach sachgemäßer Montage, bzw. Aufstellung durch Fachpersonal der FREI medical GmbH und nach Einweisung der FREI medical GmbH in Betrieb. Die Geräte erfüllen unter anderem die hohen Anforderungen medizinischer Trainingsgeräte und sind für den Einsatz in Bereichen bestimmt, in denen der...
- Seite 5 1. Berufsgenossenschaftlichen Regelwerke DGUV V3. 2. Sicherheitstechnische Überprüfung nach Medizinprodukte-Betreiber- Verordnung §7 nach EN 62353. Übungen mit den FREI medical Trainingsgeräten dürfen nur nach Anleitung des geschulten Fachpersonals ausgeführt werden. Insbesondere Kraftmessungen dürfen nur nach Anweisung geschulter Therapeuten durchgeführt werden. Ruckartige Bewegungen sind zu vermeiden! Beachten Sie die korrekte Einstellung des Gerätes.
- Seite 6 Durchführungen dieser Art von Betreibern und Therapeuten sind untersagt! Um die Sicherheit und Gewährleistung der Geräte zu gewährleisten, sind ausschließlich Zubehörteile und Ersatzteile der FREI medical GmbH zu verwenden. Es dürfen keine Veränderungen am Gerät vorgenommen werden, die die Sicherheit beeinflussen oder gefährden.
- Seite 7 Bitte beachten sie die im Kapitel Kontraindikationen aufgeführten Punkte sowie Sicherheits- und Aufstellhinweise. Mit dem Gerät darf immer nur 1 Person gleichzeitig trainieren, artistische Übungen sind nicht zulässig. Tiere sind mit einem Abstand von 4m vom Gerät fernzuhalten. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 7 von 31...
- Seite 8 Erkrankungen sowie Inflammatio als auch Stoffwechselerkrankungen und Vorhersehbare relative Erkrankungen der Skelettmuskulatur und des Kontraindikationen gesamten Bewegungsapparates, wenn aufgrund einer medizinischen, ärztlichen oder therapeutischen Anamnese keine Freigabe/Indikation erteilt wurde GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 8 von 31...
- Seite 9 Allgemeine Geräteeinstellungen/- bedienung Alle FREI medical Trainingsgeräte lassen sich auf die individuellen Bedürfnisse der Trainierenden anpassen. ® Der FACTUM Brust- und Haltungstrainer ist ein Gerät für allgemeine Kräftigungsübungen der vorderen und hinteren Schulter, der Rücken- und der Brustmuskulatur im Reha-, Krankengymnastik– und Fitnessbereich.
- Seite 10 Stellen Sie die Fußstütze so ein, dass der Kniewinkel 90 Grad oder weniger aufweist. Der Mittelfuß sollte aufliegen, Knie- und Hüftgelenke einen 90° Winkel ergeben. Beachten Sie dabei den nötigen Freiraum zwischen Knie und Trainingsarm. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 10 von 31...
- Seite 11 3. Armpolster einstellen Dazu das Armpolster anheben, Armpolster in die gewünschte Position bringen und einrasten lassen. Es stehen 6 Positionen zur Auswahl. Die Unterarme sollten gut fixiert sein. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 11 von 31...
- Seite 12 4. Bewegungslimitierung einstellen Die Startposition des Bewegungsarmes ist frei wählbar. Bewegungsarm einfach in gewünschte Position ziehen und Training beginnen. Bei Bedarf Bewegungslimitierung einstellen. Hierzu Fixierpin herausziehen, Bewegungsarm in die gewünschte Position bringen und Pin in entsprechendes Rastloch einstecken. Der maximale Bewegungsweg entspricht 120. Die Skala ist in 10°...
- Seite 13 Reproduzierbarkeit der Ergebnisse zu gewährleisten, sollte immer in derselben Körperposition und im selben Beugewinkel bzw. -winkeln gemessen werden. Zur Gewinnung von standardisierten Werten empfehlen wir die Einhaltung der angegebenen Messpositionen. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 13 von 31...
- Seite 14 Zum sicheren Herunterfahren des Gerätes kann dies jederzeit über den Netzschalter am Gerät ausgeschalten werden. Nach dem Ausschalten des Gerätes sollte eine Wartezeit von mindestens 5 Sekunden nicht überschritten werden, um mögliche Folgeschäden zu vermeiden. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 14 von 31...
- Seite 15 Piktogramm GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 15 von 31...
- Seite 16 Schutzklasse Schutzklasse I Gerätesoftware / Updates (nur mit Messtechnik) Die FREI medical GmbH stellt die Weiterentwicklungen der Gerätesoftware mittels sogenannter Update-Dateien zur Verfügung. Diese können Sie in der Service- Abteilung der FREI medical GmbH anfordern. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx...
- Seite 17 Übungsbereich zuzüglich 60cm auf der Seite auf der sich der Freibereich: Einstieg befindet. 60 cm Bewegungsbereich Übungsbereich zuzüglich 60cm auf der Seite auf der sich der Teilung des Einstieg befindet. (Freibereich kann von zwei Geräten verwendet Freibereichs: werden) GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 17 von 31...
- Seite 18 Ausbauanleitung der Sicherung 1. Netzkabel entfernen. Sicherungswerte: Schmelzdrahtsicherung d=5 mm Länge= 20 mm Mittelträge 1A 250 V ~Wechselspannung 2. Mit dem Fingernagel oder einem kleinen Schraubendreher kann das Sicherungsfach entriegelt werden. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 18 von 31...
- Seite 19 Sicherungsfach ist nur in einer Position ein- oder auszubauen. Alle weiteren Wartungs- und Reparaturarbeiten dürfen nur durch unsere autorisierten Service-Mitarbeiter durchgeführt werden. Achtung: Netzstecker ziehen. Für Rückfragen steht Ihnen unser technischer Service zur Verfügung. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 19 von 31...
- Seite 20 Regeln der Technik in Stand zu halten, um deren sicheren und ordnungsgemäßen Betrieb fortwährend zu gewährleisten. Dazu gehören auch die Inspektion (Prüfung) und Wartung (Maßnahmen gegen Verschleiß und Verbrauch) der Medizinprodukte unter Berücksichtigung der Herstellerangaben. FREI medical GmbH empfiehlt folgende Mindestintervalle: Art der Maßnahme Inhalt der Maßnahme*...
- Seite 21 Hochleistungstrockenschmiermittel von Firma Fin Super zu behandeln und die Bowdenzüge, Rastbolzen und Feststellschrauben ebenfalls zu fetten mittels dem durch uns empfohlenen Teflon Schmierfett von Firma Fin Grease. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 21 von 31...
- Seite 22 Werden Mängel festgestellt, ist das Gerät sofort außer Betrieb zu nehmen und erst wieder in Betrieb zu nehmen, wenn der Mangel fachgerecht behoben wurde. Beachten Sie, dass die wiederkehrenden Prüfungen nach MPBetreibV durchgeführt werden müssen. GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 22 von 31...
- Seite 23 Sie sprühen dabei das Desinfektionsmittel auf ein weiches Tuch, oder Microfaser und wischen die berührbare Monitorfläche ab. Achtung: Zu einer Zerstörung des Kunstlederbezuges führen: Alkoholische oder isopropylalkoholische Desinfektionsmittel, Chlorhaltige oder essighaltige Desinfektionsmittel und auch natürliche saure Reiniger (z.B. Orangenreiniger). GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 23 von 31...
- Seite 24 Für Schäden am Polster (z.B. Versprödung, Farbablösung u.a.), die auf eine unsachgemäße Anwendung von Reinigungs- und Desinfektionsmitteln zurückzuführen sind, übernimmt FREI medical keine Haftung. Garantieansprüche erlöschen. Reinigung der Polster: Feucht, nicht nass! An den Polstern ist keine materialerhaltende Pflege erforderlich.
- Seite 25 GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 25 von 31...
- Seite 26 Ersatzteile Bestellen Sie Ersatzteile immer beim Hersteller, damit die Funktion Ihres FREI medical Trainingsgeräts gewährleistet bleibt. Dies gilt auch für das Netzkabel. Geben Sie bei Ersatzteilbestellungen immer die Bezeichnung und die Bestellnummer des Ersatzteiles sowie die auf dem Typenschild angegebene Typenbezeichnung an.
- Seite 27 Bildzeichen am Gerät Die an den FREI Geräten verwendeten Bildzeichen entsprechen den Normen EN ISO 15226-1:2016 und EN 60601-1:2006 + Cor.:2010 + A1:2013 Bildzeichen Beschreibung Achtung, Begleitpapiere beachten! Gerät des Typs B Artikelnummer Seriennummer Herstelldatum Herstellerangabe CE Kennzeichen CE Kennzeichen mit benannter Stelle...
- Seite 28 Tragbare HF-Kommunikationsgeräte (einschließlich Peripheriegeräte wie Antennenkabel und externe Antennen) müssen eine Entfernung von mindestens 30 cm (12 Zoll) von jedem Teil des FREI medical Systems, einschließlich der vom Hersteller angegebenen Kabel, aufweisen. Einsatzort für den bestimmungsgemäßen Gebrauch des Produkts ist eine Umgebung in professionellen Einrichtungen des Gesundheitswesens außer in der Nähe von HF-...
- Seite 29 Hersteller festgelegten Wartungsintervalle inklusive des Austausches der Verschleißteile (bei Beschädigung oder unüblich starker Beanspruchung ggfs. früher als zwei Jahre). Wartungs- und Reparaturarbeiten müssen von, durch FREI medical GmbH autorisierten, Technikern durchgeführt werden. Für Verschleißteile gilt eine kürzere Lebensdauer.
- Seite 30 Hersteller autorisiertes Fachpersonal oder auf ausdrückliche Anweisung des Herstellers durchgeführt werden. Ebenso erlischt die Garantie, wenn keine originalen Ersatzteile verwendet werden. Sobald ein Garantiefall eintritt, ist umgehend die Service Hotline der FREI medical zu benachrichtigen. FREI medical wird umgehend einen Serviceeinsatz veranlassen, behält sich jedoch die Art des Einsatzes vor.
- Seite 31 Hotline – Service Adresse Hersteller FREI medical GmbH Am Fischerrain 8 79199 Kirchzarten Telefon: 07661 / 9336 - 0 Telefax: 07661 / 9336 - 50 Internet: https://www.frei-ag.de/ E-mail: info@frei-ag.de Ausgabedatum: 05.2023 GA FACTUM Brust-, Haltungstrainer mit FREI Guide_1.0048.344a.docx Seite 31 von 31...
