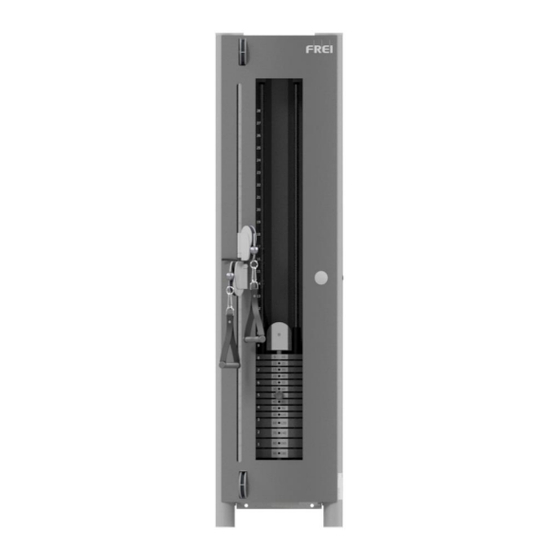

FREI GENIUS ECO Gebrauchsanweisung
Zugapparat universal/explosiv
Vorschau ausblenden
Andere Handbücher für GENIUS ECO:
- Gebrauchsanweisung (35 Seiten) ,
- Gebrauchsanweisung (31 Seiten) ,
- Gebrauchsanweisung (15 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Gebrauchsanweisung
GENIUS ECO
Zugapparat Universal 18kg
Zugapparat Universal 28kg
Zugapparat Universal 20kg
Lesen Sie diese Gebrauchsanweisung vor dem Einsatz des Produktes sorgfältig
durch.
Widmen Sie dem Punkt Sicherheit Ihre besondere Aufmerksamkeit und halten Sie
sich strikt an diese Information.
Die Gebrauchsanweisung ist ein Teil des von Ihnen erworbenen Produkts und ist
somit während der Produktlebensdauer zum Nachschlagen an gut zugänglicher
Stelle abzulegen und dem Produkt bei Verkauf dem neuen Besitzer mitzugeben.
Abschnitte der Anweisung, die mit diesem Symbol gekennzeichnet sind,
weisen auf Risiken hin, die bei Nichtbeachtung zu Verletzungen führen
können.
®
Zugapparat Universal/Explosiv
(Deutsch)
Art.-Nr.
6.6470.00
Art.-Nr.
6.6471.00
Art.-Nr.
6.6475.00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FREI GENIUS ECO
Inhaltszusammenfassung für FREI GENIUS ECO
- Seite 1 Gebrauchsanweisung (Deutsch) ® GENIUS ECO Zugapparat Universal/Explosiv Zugapparat Universal 18kg Art.-Nr. 6.6470.00 Zugapparat Universal 28kg Art.-Nr. 6.6471.00 Zugapparat Universal 20kg Art.-Nr. 6.6475.00 Lesen Sie diese Gebrauchsanweisung vor dem Einsatz des Produktes sorgfältig durch. Widmen Sie dem Punkt Sicherheit Ihre besondere Aufmerksamkeit und halten Sie sich strikt an diese Information.
-
Seite 2: Inhaltsverzeichnis
Bildzeichen am Gerät ....................29 Konformität ....................... 29 Elektromagnetische Aussendung und Störfestigkeit (nur mit Messtechnik)....30 Lebensdauer ......................31 Gewährleistung ......................31 Meldeverfahren MPBetreibV ..................33 Hotline – Service Adresse ..................33 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 2 von 33... - Seite 3 übereinstimmen, bitten wir Sie um eine Nachricht, damit wir eventuelle Unstimmigkeiten schnellstmöglich beheben können. Technische und optische Änderungen sowie Druckfehler vorbehalten. *Die gezeigten Darstellungen dienen nur als Referenz, das tatsächliche Produkt kann abweichen. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 3 von 33...
-
Seite 4: Sicherheitsbestimmungen
Handhabung des Medizinproduktes erforderlich ist. Dies hat der Betreiber sicherzustellen. Nehmen Sie das Gerät erst nach sachgemäßer Montage, bzw. Aufstellung durch Fachpersonal der FREI medical GmbH und nach Einweisung der FREI medical GmbH in Betrieb. Die Geräte erfüllen unter anderem die hohen Anforderungen medizinischer Trainingsgeräte und sind für den Einsatz in Bereichen bestimmt, in denen der... - Seite 5 1. Berufsgenossenschaftlichen Regelwerke DGUV V3. 2. Sicherheitstechnische Überprüfung nach Medizinprodukte-Betreiber- Verordnung §7 nach EN 62353. Übungen mit den FREI medical Trainingsgeräten dürfen nur nach Anleitung des geschulten Fachpersonals ausgeführt werden. Insbesondere Kraftmessungen dürfen nur nach Anweisung geschulter Therapeuten durchgeführt werden. Ruckartige Bewegungen sind zu vermeiden! Beachten Sie die korrekte Einstellung des Gerätes.
- Seite 6 Durchführungen dieser Art von Betreibern und Therapeuten sind untersagt! Um die Sicherheit und Gewährleistung der Geräte zu gewährleisten, sind ausschließlich Zubehörteile und Ersatzteile der FREI medical GmbH zu verwenden. Es dürfen keine Veränderungen am Gerät vorgenommen werden, die die Sicherheit beeinflussen oder gefährden.
-
Seite 7: Zweckbestimmung / Bestimmungsgemäßer Gebrauch
Bitte beachten sie die im Kapitel Kontraindikationen aufgeführten Punkte sowie Sicherheits- und Aufstellhinweise. Mit dem Gerät darf immer nur 1 Person gleichzeitig trainieren, artistische Übungen sind nicht zulässig. Tiere sind mit einem Abstand von 4m vom Gerät fernzuhalten. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 7 von 33... -
Seite 8: Indikationen & Kontraindikation
Erkrankungen sowie Inflammatio als auch Stoffwechselerkrankungen und Vorhersehbare relative Erkrankungen der Skelettmuskulatur und des Kontraindikationen gesamten Bewegungsapparates, wenn aufgrund einer medizinischen, ärztlichen oder therapeutischen Anamnese keine Freigabe/Indikation erteilt wurde 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 8 von 33... -
Seite 9: Allgemeine Geräteeinstellungen/- Bedienung
Allgemeine Geräteeinstellungen/- bedienung Alle FREI medical Trainingsgeräten lassen sich auf die individuellen Bedürfnisse der Trainierenden anpassen. ® Der GENIUS ECO Zugapparat ist ein Gerät für die allgemeine Kräftigungsübungen im Reha-, Krankengymnastik- und Fitnessbereich. Zugapparat Universal 18kg Zugapparat Universal 28kg Zugapparat Explosiv 20kg 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f... -
Seite 10: Griffauswahl
Einrasten achten. 3. Einstellung Haltegriff Je nach Bedarf Haltegriff anbringen. Hierfür Drehrastbolzen rechts etwas herausdrehen, anschließend ziehen. Haltegriff (bei gezogenem Drehrastbolzen) in Führung positionieren, Drehrastbolzen einrasten lassen und wieder festdrehen. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 10 von 33... -
Seite 11: Einstellung Mit Galgen
4. Einstellung mit Galgen 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 11 von 33... -
Seite 12: Gewichtseinstellung
5. Gewichtseinstellung Die Gewichtseinstellung können Sie mithilfe des Gewichtssteckpins vornehmen. Den Gewichtssteckpin herausziehen und die gewünschte Gewichtseinstellung vornehmen. Gewichtsätze (in Newton – internationale Maßeinheit) 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 12 von 33... -
Seite 13: Montageanleitung Wandmontage
Wand fest verschraubt, wenn die Halter fest angezogen sind. Bei anderen Wänden 1) Beachten Sie bitte die Sicherheitshinweise. 2) Entsprechendes Befestigungsverfahren wählen. 3) Zugapparat vor der Wand ebenso befestigen. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 13 von 33... - Seite 14 Zugapparat mit Verschiebevorrichtung & Stativ Verschiebevorrichtung Stativ Stativ mit Transporthilfe 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 14 von 33...
-
Seite 15: Bohrbild Für Montage An Verschiebevorrichtung
Bei Beton: Bohrungen Ø 12mm, mindestens 80mm tief. Bei Hohlraumsteinen, Bruchsteinmauerwerk: größere Bohrungen, je nach Klebe – Dübel – Set Bei tragenden, stabilen Holzwänden: Mit 4mm vorbohren, 10mm Holzschrauben 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 15 von 33... -
Seite 16: Technische Daten
Sicherung Schutzklasse Gerätesoftware / Updates (nur mit Messtechnik) Die FREI medical GmbH stellt die Weiterentwicklungen der Gerätesoftware mittels sogenannter Update-Dateien zur Verfügung. Diese können Sie in der Service- Abteilung der FREI medical GmbH anfordern. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f... -
Seite 17: Zubehör
Zubehör Artikelnummer Bezeichnung Bild 6.1510.16 Hydraulischer Gewichtsplattendämpfer Typ D (gesetzlich geschützt) 6.1304.50 Galgen 6.1305.50 Haltegriff 6.1306.10 Trizepsstange mit grauem Griffüberzug 6.1307.10 Latissimusbügel mit grauem Griffüberzug 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 17 von 33... - Seite 18 L x B = 106cm x 128cm 6.1601.00 Stativ fahrbar ohne Transporthilfe L x B = 106cm x 128cm 6.5502.00 Verschiebevorrichtung L = 200cm 6.1505.00 Buch Seilzuggeräte optimal nutzen 6.5858.02 MB Flex 2 (Abbildung ähnlich) 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 18 von 33...
-
Seite 19: Bewegungsbereich/Freibereich
Übungsbereich zuzüglich 60cm auf der Seite auf der sich der Freibereich: Einstieg befindet. 60 cm Bewegungsbereich Übungsbereich zuzüglich 60cm auf der Seite auf der sich der Teilung des Einstieg befindet. (Freibereich kann von zwei Geräten verwendet Freibereichs: werden) 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 19 von 33... -
Seite 20: Sicherungswechsel (Nur Mit Messtechnik)
Ausbauanleitung der Sicherung 1. Netzkabel entfernen. Sicherungswerte: Schmelzdrahtsicherung d=5 mm Länge= 20 mm Mittelträge 1A 250 V ~Wechselspannung 2. Mit dem Fingernagel oder einem kleinen Schraubendreher kann das Sicherungsfach entriegelt werden. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 20 von 33... - Seite 21 Sicherungsfach ist nur in einer Position ein- oder auszubauen. Alle weiteren Wartungs- und Reparaturarbeiten dürfen nur durch unsere autorisierten Service-Mitarbeiter durchgeführt werden. Achtung: Netzstecker ziehen. Für Rückfragen steht Ihnen unser technischer Service zur Verfügung. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 21 von 33...
-
Seite 22: Fehlersuchtabelle (Nur Mit Messtechnik)
Regeln der Technik in Stand zu halten, um deren sicheren und ordnungsgemäßen Betrieb fortwährend zu gewährleisten. Dazu gehören auch die Inspektion (Prüfung) und Wartung (Maßnahmen gegen Verschleiß und Verbrauch) der Medizinprodukte unter Berücksichtigung der Herstellerangaben. FREI medical GmbH empfiehlt folgende Mindestintervalle: Art der Maßnahme Inhalt der Maßnahme*... - Seite 23 Hochleistungstrockenschmiermittel von Firma Fin Super zu behandeln und die Bowdenzüge, Rastbolzen und Feststellschrauben ebenfalls zu fetten mittels dem durch uns empfohlenen Teflon Schmierfett von Firma Fin Grease. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 23 von 33...
-
Seite 24: Pflege Und Wartung
Werden Mängel festgestellt, ist das Gerät sofort außer Betrieb zu nehmen und erst wieder in Betrieb zu nehmen, wenn der Mangel fachgerecht behoben wurde. Beachten Sie, dass die wiederkehrenden Prüfungen nach MPBetreibV durchgeführt werden müssen. 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 24 von 33... -
Seite 25: Reinigung Und Desinfektion
Sie sprühen dabei das Desinfektionsmittel auf ein weiches Tuch, oder Microfaser und wischen die berührbare Monitorfläche ab. Achtung: Zu einer Zerstörung des Kunstlederbezuges führen: Alkoholische oder isopropylalkoholische Desinfektionsmittel, Chlorhaltige oder essighaltige Desinfektionsmittel und auch natürliche saure Reiniger (z.B. Orangenreiniger). 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 25 von 33... - Seite 26 Für Schäden am Polster (z.B. Versprödung, Farbablösung u.a.), die auf eine unsachgemäße Anwendung von Reinigungs- und Desinfektionsmitteln zurückzuführen sind, übernimmt FREI medical keine Haftung. Garantieansprüche erlöschen. Reinigung der Polster: Feucht, nicht nass! An den Polstern ist keine materialerhaltende Pflege erforderlich.
- Seite 27 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 27 von 33...
-
Seite 28: Ersatzteile
Ersatzteile Bestellen Sie Ersatzteile immer beim Hersteller, damit die Funktion Ihres FREI medical Trainingsgeräts gewährleistet bleibt. Dies gilt auch für das Netzkabel. Geben Sie bei Ersatzteilbestellungen immer die Bezeichnung und die Bestellnummer des Ersatzteiles sowie die auf dem Typenschild angegebene Typenbezeichnung an. -
Seite 29: Bildzeichen Am Gerät
Bildzeichen am Gerät Die an den FREI Geräten verwendeten Bildzeichen entsprechen den Normen EN ISO 15226-1:2016 und EN 60601-1:2006 + Cor.:2010 + A1:2013 Bildzeichen Beschreibung Achtung, Begleitpapiere beachten! Gerät des Typs B Artikelnummer Seriennummer Herstelldatum Herstellerangabe CE Kennzeichen CE Kennzeichen mit benannter Stelle... -
Seite 30: Elektromagnetische Aussendung Und Störfestigkeit (Nur Mit Messtechnik)
Tragbare HF-Kommunikationsgeräte (einschließlich Peripheriegeräte wie Antennenkabel und externe Antennen) müssen eine Entfernung von mindestens 30 cm (12 Zoll) von jedem Teil des FREI medical Systems, einschließlich der vom Hersteller angegebenen Kabel, aufweisen. Einsatzort für den bestimmungsgemäßen Gebrauch des Produkts ist eine Umgebung in professionellen Einrichtungen des Gesundheitswesens außer in der Nähe von HF-... -
Seite 31: Lebensdauer
Hersteller festgelegten Wartungsintervalle inklusive des Austausches der Verschleißteile (bei Beschädigung oder unüblich starker Beanspruchung ggfs. früher als zwei Jahre). Wartungs- und Reparaturarbeiten müssen von, durch FREI medical GmbH autorisierten, Technikern durchgeführt werden. Für Verschleißteile gilt eine kürzere Lebensdauer. - Seite 32 Hersteller autorisiertes Fachpersonal oder auf ausdrückliche Anweisung des Herstellers durchgeführt werden. Ebenso erlischt die Garantie, wenn keine originalen Ersatzteile verwendet werden. Sobald ein Garantiefall eintritt, ist umgehend die Service Hotline der FREI medical zu benachrichtigen. FREI medical wird umgehend einen Serviceeinsatz veranlassen, behält sich jedoch die Art des Einsatzes vor.
-
Seite 33: Meldeverfahren Mpbetreibv
Hotline – Service Adresse Hersteller FREI medical GmbH Am Fischerrain 8 79199 Kirchzarten Telefon: 07661 / 9336 - 0 Telefax: 07661 / 9336 - 50 Internet: https://www.frei-ag.de/ E-mail: info@frei-ag.de Ausgabedatum: 05.2023 3e) GA GENIUS ECO Zugapparat Universal Explosiv_2.0007.354f Seite 33 von 33...
