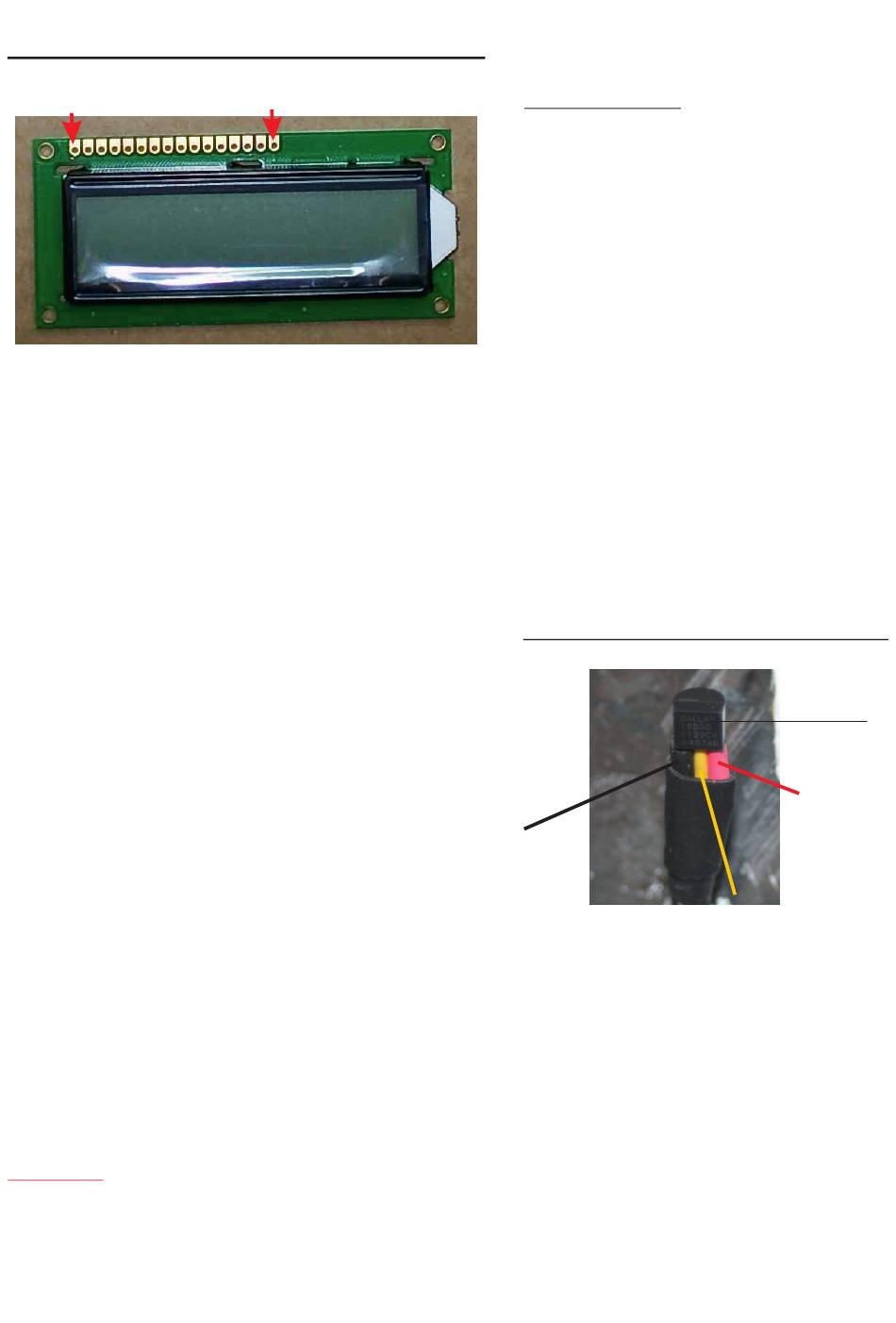

Display-Anschlüsse
Pin 1
Die HeatBox verfügt über eine autom. Abschaltung der Beleuchtung nach 10 sek. Bei betätigen des
Drehencoders wird die Beleuchtung wieder eingeschaltet.
Die HeatBox c24 wir deinfach auf das Display aufgesteckt, bitte bestücken Sie unbedingt das Display
mit Stiftleiste und die HeatBox-Platine mit Buchsenleiste !!
Möchten Sie die HeatBox von der Anzeige getrennt verbauen, verwenden Sie ein 1:1 Kabel im
2.54 mm Raster.
Bei Sandwich-Montage sowie zur Display-Befestigung benötigen Sie Schrauben m2,5 und Muttern.
Die Anschlüsse des Drehencoders werden
so auf die Platine geführt, wie sie vom Encoder
als Anschlüsse herausgeführt sind. D.h. die 3-polige
Seite wird mit dem 3-poligen Anschluss 1:1 verbunden,
der 2-polige dementsprechend. Sollte beim Test festgestellt
werden das bei Rechtsdrehung des Encoders die Werte
nicht grßer, sondern kleiner werden, so ist einfach der
3-polige Anschluss auf der Platine um 180° zu drehen.
Der mitgelieferte Lautsprecher als Alarmgeber kann
auf der Platine aufgelötet werden oder zur besseren
Signalisierung im Koffer verbaut werden und mit einer
geeigneten Leitung als Verlängerung verbunden
werden
Bei der Montage im Koffer ist unbedingt darauf
zu achten das keine leitende Verbindung zwischen
Elektronik und Kofferbeschlägen hergestellt wird
- ggf. bei Montage über Metallfolien / Platten eine
geeignete Isolierschicht ( z.b. GFK-Platte oder PVC-Platte ) unter der Platine anbringen.
Vor dem Einbau unbedingt alle überstehenden Kontakte auf der Lötseite so weit wie möglich kürzen !
WICHTIG : Vor der Endmontage und vor allem VOR dem versiegeln von Lötstellen (z.b. an Steck-
verbindungen) UNBEDINGT die Funktion testen, um ggf. einfacher nachlöten zu können
Evtl. kann es erforderlich sien, am Drehencoder am 3-poligen Anschluss die beiden
äußeren Leitungen zu tauschen, je nach Reaktion / Drehrichtung - deshalb KEINE
Versiegelung vor 100 % getesteter Funktionsfähigkeit !!
Pin 16
(gleichermaßen gültig für 2x16 und 4x16 Version)
Pin-Belegung
Pin 1
5 & 16 =
&
Pin
2
= Plus
Pin
3
= Kontrast (K)
Pin 15 = Displaybeleuchtung
Pin 4, 6, 11, 12, 13, 14
gemäß Platinenbeschriftung verbinden.
( Siehe auch S.6)
Anschlußbelegung Temp.-Sensor
Minus
Minus
Beschriftung
Plus
Temp.
