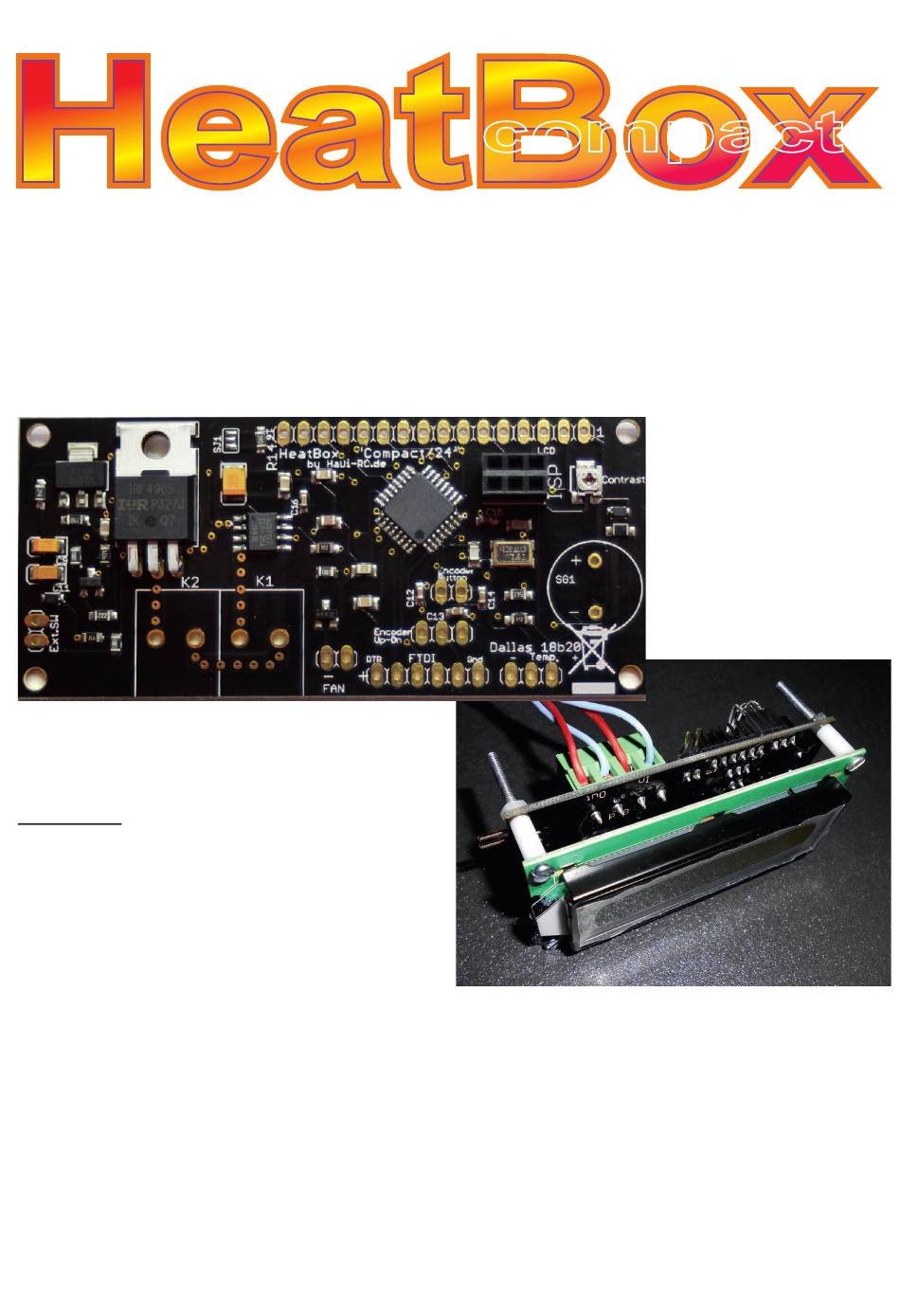

by HaDi-RC.de
HeatBox
compact
µC-gesteuerte Regelung für Akku-Wärmekoffer
Die „almost Ready to Run - Box"
Bau- und Betriebsanleitung
für HeatBox „compact" & „compact/24"
NEU :
vollständig
bebilderte
Bauanleitung
Bitte lesen Sie diese Anleitung VOR dem
Zusammenbau 1x komplett sorgfältig durch !
Stand : März 2014
Firmwarestand : v 1.5.0
Gültig für HW-Revisionen 1.50 und 1.51
© 2013 ff.
HaDi-RC.de
Unerlaubte Vervielfältigung und Veröffentlichung verboten
WEEE-Reg.-Nr.: DE 80035553
Werbung
Inhaltszusammenfassung für HaDi-RC.de Heatbox Compact
- Seite 1 HaDi-RC.de HeatBox compact µC-gesteuerte Regelung für Akku-Wärmekoffer Die „almost Ready to Run - Box“ Bau- und Betriebsanleitung für HeatBox „compact“ & „compact/24" NEU : vollständig bebilderte Bauanleitung Bitte lesen Sie diese Anleitung VOR dem Zusammenbau 1x komplett sorgfältig durch ! Stand : März 2014...
- Seite 2 Inhaltsverzeichnis S.2 : Vorwort, Einleitung S.3 : Technische Daten S.4 : Aufbau - Schritt für Schritt S.5 : Bestückung der Anschlüsse (allgemein) S.6 : Adapterplatine bei 4x16 LCD-Display S.7 : Temp.-Sensor und Lautsprecher anbringen S.8 : Hauptklemmen und Display bestücken S.9 : Dreh-Encoder verdrahten S.10 :...
- Seite 3 Vorwort Immer wieder taucht die Frage auf, warum man Akkus vorwärmen soll. Das Sie sich für die HeatBox - Steuerung entschieden haben sagt, das Sie sich mit dem Thema entweder bereits beschäftigt haben oder auf Empfehlung handeln. In letzterem Fall soll an dieser Stelle kurz erläutert werden, was Sie von diesem Prozedere zu erwarten haben.
- Seite 4 Technische Daten HeatBox v1.5 „compact“ : Betriebsspannung : 10,4 ... 14,95 V DC ( compact 24 : 10,4 ..28,8 V DC ) max. Schaltleistung : bis 10 A oder 130 W ohne Zusatzkühlung, darüber hinaus bis ca. 350 W mit Zusatzkühlung der Endstufe, max.
- Seite 5 Schritt-für-Schritt-Aufbau Die HeatBox „compact“-Kits enthalten alle für die Funktion nötigen Teile, es sind jedoch einige zusätzliche Dinge u.U. nützlich wie z.B. 2,5mm Schrumpfschlauch als Isolation nötiger Lötstellen sowie Elektronik-Lötzinn, Lötstation, Seitenschneider und Montagewerkzeug zum Einbau in den Koffer. Die Varianten mit 4x16 LCD enthalten zusätzlich eine Adapterplatine die es er- möglich, das Display mit der...
- Seite 6 Bestücken Sie zunächst die Buchsenleiste für das Display wie abgebildet. Bei der 4x16 Version wird mit einer Stiftleiste die Verbindung zur Adapterplatine hergestellt, siehe nächste Seite ! Löten Sie zunächst nur einen Pin in etwa der Mitte der Kontaktleiste an und prüfen sie die rechtwinklige Ausrichtung bevor Sie die restliche Kontakte verlöten...
- Seite 7 Installation der Adapterplatine bei der 4x16-Variante Stecken Sie die zusätzlich mit- gelieferte Stiftleiste 16-pol an Stelle der Buchsenleiste von unten in die HeatBox-Platine und setzen die Platine auf die Adapter-Platine auf. Möchten Sie den Temperatur-Sensor mit Steckverbindung ausführen stecken Sie bitte die 3-polige Stiftleiste vorher auf die HeatBox-Platine und verlöten diese von unten, bevor Sie die beiden Platinen zusammen- setzen.
- Seite 8 Nun werden die restlichen Stiftleisten bestückt. Der Temperatursensor kann je nach Einbau ort in der Box auch direkt eingelötet werden - Achten Sie unbedingt auf korrekte Anschluss- folge ! (siehe Bild )betrieben Falschpolung führt zur Zerstörung des Sensors und ist unbedingt zu vermeiden ! Der Piezo-Lautsprecher kann wahl- weise auf der Ober- oder Unterseite...
- Seite 9 Zuletzt werden die sog. Terminal-Blocks mit den Gehäuseführungen inein- andergesetzt und als 4-polige Einheit in die Platine auf der Oberseite ein- gelötet. Überstehende Drahtenden sind immer zu kürzen (Kurzschlußgefahr) Nun wird noch das Display mit der 16-polige Stiftleiste versehen Stecken Sie diese auf der Rück- seite des Displays ein und verlöten Sie die Kontakte auf der Vorder- seite der Displayplatine.
- Seite 10 Installation Dreh-Encoder und Temp.-Sensor Der Drehencoder ist ein digitales Bauteil, das ein 2-Bit-Datensignal erzeugt. Wir verwenden dies um durch das Setup zu navigieren und Werte einzustellen. Für den Encoder verwenden Sie eines der vorkonfektionierten 3-adrigen und eines der 2- adrigen Kabel und bringen diese am Encoder an.
- Seite 11 Nun kann eine provisorische Verkabelung und Test erfolgen Zur Orientierung nochmal alle Anschlüsse im Überblick : Kontrast- Regler Display Extern- Intern- Kennung -10-...
- Seite 12 Als letzten Schritt müssen Sie nur noch den Displaykontrast einstellen Beim ersten Einschalten der Betriebs- Spannung hören Sie einen Signalton und das Display wird hell, es ist jedoch im Display keine Anzeige zu sehen. Verwenden Sie einen Uhrmacher- Schraubendreher, um das „contrast“- Potentiometer auf der HeatBox-Platine so einzustellen, das im Display eine klar zu lesende Anzeige erscheint.
-
Seite 13: Betrieb Der Heatbox
Drücken und halten Sie den Encoder-Knopf ca. 2 Sekunden, Sie erreichen dann das Setup-Menu. Durch das Setup navigieren Sie mit dem Drehencoder, Auswahlen werden durch drücken des Encoderknopfes bestätigt. Ein Ablaufdiagramm der Software finden Sie in dieser Anleitung sowie bei allen zukünftigen Software-Updates auch als separates PDF-File unter http://wiki.HaDi-RC.de -12-... - Seite 14 Orange : „+“ von Intern Braun : „-“ von Intern Weiß : „+“ von Extern Schwarz : „-“ von Extern Grau = „Ext.Sw“-Anschluss auf der Platine Die „-“ Leitungen beider Quellen werden direkt mit der „-“ Klemme des Einganges der HeatBox-Platine verbunden. Bitte denken Sie daran die Lötverbindungen mit Schrumpfschlauch zu isolieren ! Bei der hier dargestellten Verdrahtung entspricht die abgebildete Schalter- Stellung der Betriebsart „intern“...
-
Seite 15: Extern-Intern-Umschaltung Mit Kippschalter
Extern-Intern-Umschaltung mit Kippschalter Sie können Ihre HeatBox compact & compact/24 auf Wunsch mit einer internen oder externen Quelle versorgen, wobei im „Extern“-Betrieb die Akkuschutz-Funktionen deaktiviert werden und keine entnommene Kapazi- tät gezählt wird. Die Entladungsmenge wird nur bei „Intern“-Betrieb ge- zählt und bei entsprechender Einstellung des Setup abgespeichert, um eine... - Seite 16 Leiterquerschnittes. Ansonsten kann es zu Schäden an der Platine kommen wenn mit hohen Heizleistungen gearbeitet wird und keine saubere Durchkontaktierung besteht. Mit Einführung der Firmware 1.5.0 wurde speziell für die HeatBox compact und compact/24 eine PWM-Regelung realisiert die über den gesamten Betriebsspannungsbereich eine gleichbleibende Heizleistung gewährleisten soll.
- Seite 17 Encoder kurz betätigen Encoder 2 sek. drücken Normalbetrieb -> Einstellungen Setup -> Einstellungen Timer -> Reset Akku -> Beenden Kapa. auf 0 Ja / Nein Ziel-Temperatur 00:15 - 24:00 h Hysterese Akku-Typ Akku-Kapazität Auto Aus nach Kapazität Schwellwert in mAh für Auto Aus Konvektions-Pause in sek.
-
Seite 18: Faq - Kleine Hilfestellung Zu Fehlerursachen
FAQ - kleine Hilfestellung zu Fehlerursachen F : Ich erhalte beim starten nur kryptische Zeichen, aber keine vernünftige Anzeige A : kontrollieren Sie die Verbindungen der Display-Leitungen, ursächlich ist hier eine fehlende Verbindung F : Mein Display wird nach dem Einschalten hell und ich sehe etwas wie einen Balken in der ersten Zeile, es erfolgt aber keine Anzeige von Daten A : Überprüfen Sie die Pins # 4 und #6 zwischen HeatBox-Platine und Display, hier liegt eine Unterbrechung dieser Verbindungen vor... -
Seite 19: Update Der Software (Firmware)
In der Regel haben diese allesamt die gleiche Pinbelegung an der seriellen Seite. Diese wären : Gnd-GND-VCC-RX-TX-DTR Ist kein Adapter vorhanden können Sie diesen im Webshop von HaDi-RC.de finden. Zur sollte ein Akku angeschlossen sein um eine Fehlermeldung durch zu geringe USB-Spannung zu vermeiden. - Seite 20 Bei Problemen mit Ihrer HeatBox-Steuerung wenden Sie sich bitte an Ihren Fachhändler oder direkt an : HaDi-RC.de Inh. Chris Domes Hüttenstr. 13 D-35708 Haiger Email : Info@HaDi-RC.de Einsendung von Geräten nur nach Absprache / Aufforderung und im angeforderten Umfang !
