Seite 8

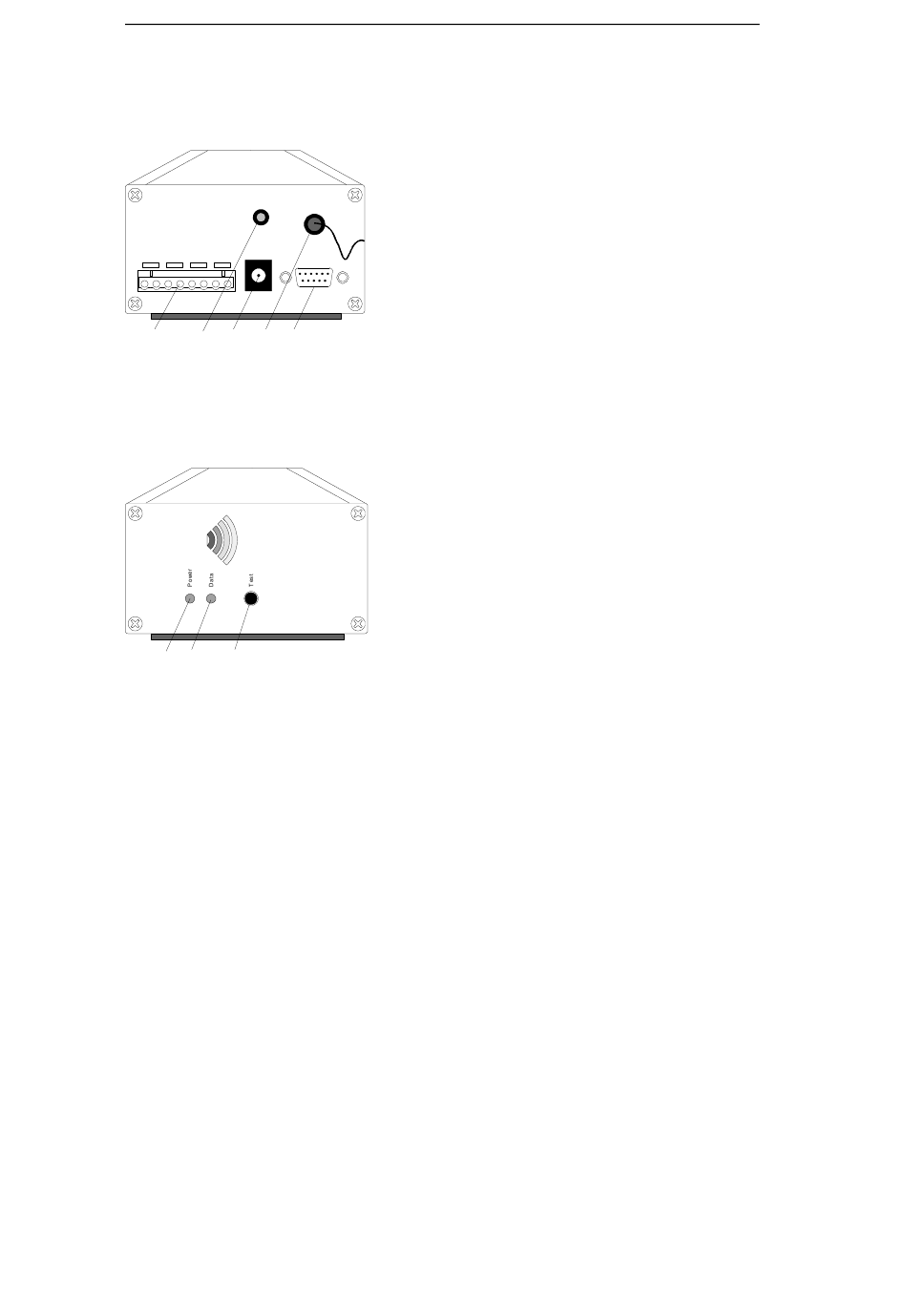

1.3 Beschreibung der Anschlüsse (Typ APM5-4)
Ansicht von hinten
Input
Power
1
2
3
4
Config. / Printer
A
B
C
D
E
Frontansicht
®
AUTOPAGE
APM
F G
H
F Power
EIN / AUS: Die grüne Anzeige
leuchtet, wenn das Gerät
eingeschaltet ist.
®
AUTOPAGE
Version V 5.0
A Input No.1...4
Steckbare Klemmen für die Eingänge 1
bis 4
B Typenschild
C Power
T + T
Speisung: Mit dem AUTOPAGE
Netzadapter (~)
D T+T
Anschluss des Modemkabels:
(Stecker auf der linken Seite)
E Config. / Printer
Anschluss V24 (RS 232) mit zwei
Funktionen:
1. Konfigurieren mittels PC
2. Rapport ausdrucken auf LOG-
PRINTER
G Data
Datenanzeige (gelb): Blinkt während dem
Verbindungsaufbau und leuchtet während
der Datenübertragung
H Testtaste mit vier Funktionen:
swiss made
1. Testruf auslösen:
1 Sekunde drücken.
2. Sommer / Normalzeit umstellen:
Während 10 Sekunden drücken,
bis Datenanzeige aufleuchtet.
3. Netzspannung überprüfen: Beim
drücken der Testtaste wird die Strom-
versorgung vom Netz überprüft.
4. AUTOPAGE
Netzadapter ausstecken, nachher
Testtaste drücken.
®
APM
®
APM ausschalten:
