Inhaltszusammenfassung für Privileg Quelle JETSYSTEM 408 SN

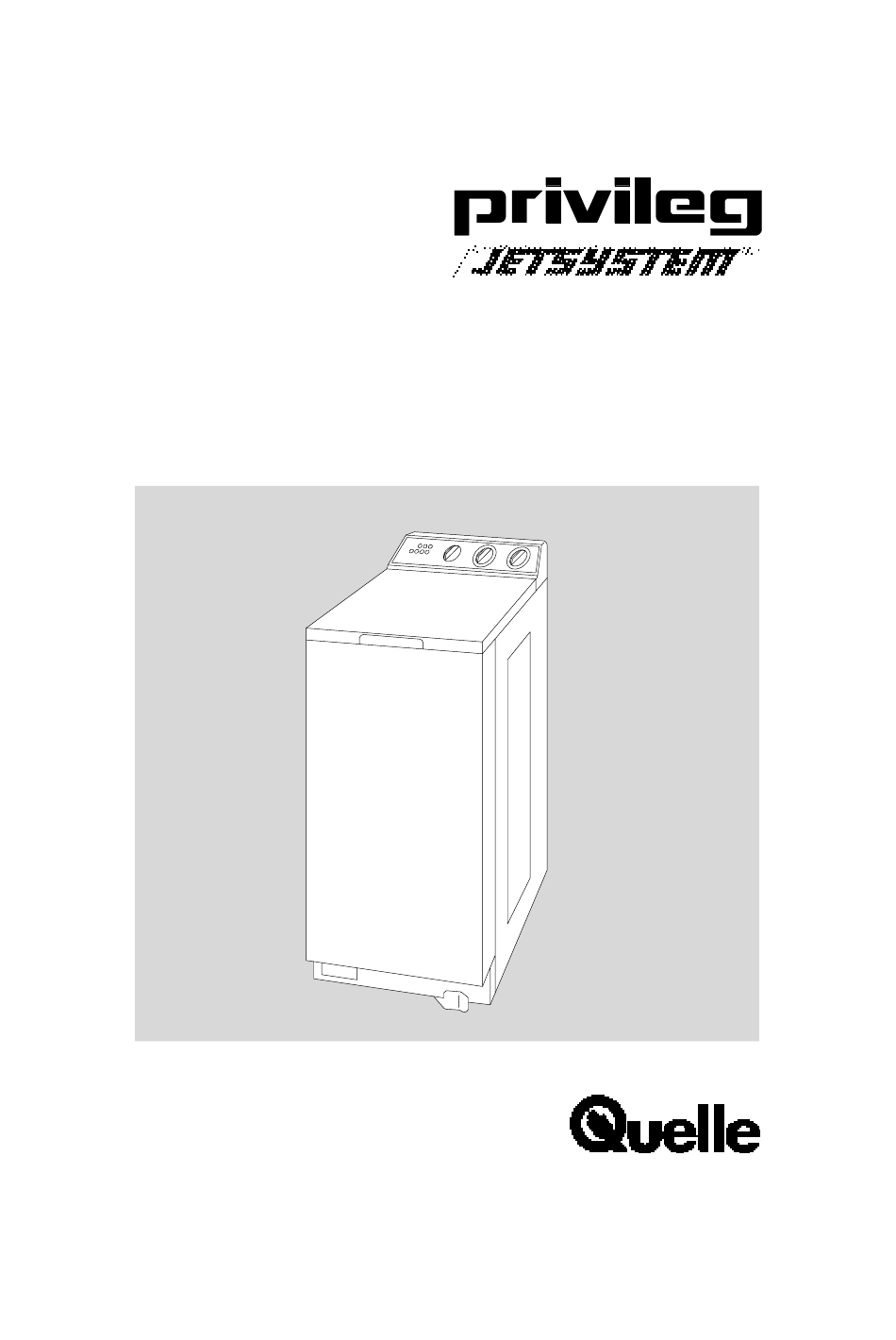

- Seite 1 Waschvollautomat Modelle 408 SN - 410 SN - 413 SN Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanweisung angeführten Hinweise nicht ausreichen, vielen Dank für Ihren Einkauf bei Quelle. so helfen Ihnen kompetente Fachleute Überzeugen Sie sich selbst: auf unsere weiter. Produkte ist Verlaß. Rufen Sie uns an: Damit Ihnen die Bedienung leicht fällt, Montag - Freitag von 8.00 - 20.00 Uhr...
- Seite 3 Inhaltsverzeichnis Seite Verpackungs-und Altgeräte-Entsorgung ............4 Sicherheitshinweise und Warnungen .............. 5 Hinweise ......................6 Gerätebeschreibung ..................7 Entfernen der Transportsicherungen ............... 8 Installation ....................... 10 Aufstellung ....................10 Wasserzulauf ....................11 Wasserablauf ....................11 Elektrischer Anschluß .................. 12 Füllmengen ..................... 12 Umweltschutz und Spar-Tips .................
- Seite 4 Hinweis zur Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packhilfsmittel sind bei Quelle nur Quelle Elektro-Großgeräten sind mit recyclingfähige Kunststoffe zugelassen, Ausnahme Holzwerkstoffen z.B.: recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt 02** werden. Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertragsspediteuren zurückgeben.
- Seite 5 Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, daß das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
- Seite 6 Auch ein automatisch arbeitendes Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die Gerät wie die Waschmaschine darf während der Laufzeit nicht längere nicht von Fachleuten ausgeführt Zeit unbeaufsichtigt gelassen werden. werden, können zu schweren Unfällen Entfernen Sie sich längere Zeit von oder Betriebsstörungen führen.
- Seite 7 Gerätebeschreibung Griffmulde Wasserablaufschlauch EIN/AUS-Taste Wasserzulaufschlauch Wahltasten Stromanschlußkabel Schleuderwahlschalter Programmwahlschalter Transportsicherungs- Temperaturwähler schrauben Fahrrollen Wartungsklappe für Flusensieb...
- Seite 8 Transportsicherung Entfernen der Transportsicherung Achtung Hinweis Bevor Sie das Gerät zum ersten Mal ist ratsam, alle Sicherheits- einschalten, müssen unbedingt die vorrichtungen für den Transport Sicherheitsvorrichtungen für den aufzubewahren, weil sie bei einem Transport wie folgt entfernt werden. eventuellen Umzug wieder montiert Das Entriegeln und Nivellieren wird mit werden müssen.
- Seite 9 Die nun sichtbaren Öffnungen sind mit den Stöpseln (B), die sich im Beipack des Gerätes befinden, zu verschliessen. G x 2 +3 # Bitte überzeugen Sie sich, daß diese Teile dem Gerät entnommen wurden. Ihr Gerät ist nun transportentriegelt und kann angeschlossen werden.
- Seite 10 Installation Aufstellung Soll das Gerät möglichst wandnah aufgestellt werden, so kann der Schlauchhalter an der Geräterückseite Der Waschvollautomat kann auf jedem abgeschnitten werden. Der Ansatz der ebenen und stabilen Fußboden aufgestellt Halterung muß jedoch erhalten bleiben. werden. Waagerechte, einwandfreie Aufstellung zum Beispiel mit einer Wasserwaage, überprüfen.
- Seite 11 Der Quelle-Kundendienst hält derartige Wasserzulauf/Kaltwasser Schläuche bereit. Dazu ist ein Wasserhahn mit Schlauch- verschraubung 3/4" erforderlich. Eventuelle besondere Vorschriften des Der Wasserdruck (Fließdruck) muß 10 örtlichen Wasserwerks sind ge- bis 100 N/cm² (1 - 10 bar) betragen. nauestens zu beachten! Der Waschvollautomat kann ohne Rück- flußverhinderer an jede Wasserleitung Wasserablauf...
- Seite 12 Elektrischer Anschluß Nur für Österreich Der Anschluß darf nur über eine Bei installationsseitiger Verwendung vorschriftsmäßig installierte Schutz- eines Fehlerstromschalters muß dieser kontakt-Steckdose an 220V-230V auch für pulsierende Fehlerströme geeignet sein. (50 Hz) erfolgen. Der Anschlußwert beträgt ca. 2,3 kW. Erforderliche Absicherung : 10 A - LS - L - Schalter.
- Seite 13 Umweltschutz und Spar-Tips Umweltbewußt waschen, das heißt Ener- Spar-Buntwäsche 40°C gie, Wasser und Waschmittel sparen, Im diesem Energiesparprogramm kann ohne das Waschergebnis zu vernach- leicht verschmutzte Buntwäsche lässigen. gewaschen werden, die sonst mit 60°C Um Wasser und Waschmittel optimal zu gewaschen würde.
- Seite 14 Beschreibung der Bedienungsblende 1000 EIN/AUS BETRIEB Ein-Aus-Taste Plus-Taste Spül-Stop-Taste Extra-Vorwäsche-Taste Betriebs-Kontrollampe Wasser-Spar-Taste Kurz-Programm-Taste Energiespar-Taste Schleuder-Wahlschalter Programm-Wahlschalter Temperatur-Wahlschalter Programmverzeichnis Hinweis Das Programm und die Temperatur sind richtig eingestellt, wenn der Buchstabe bzw. die Zahl, mit dem Markierungsstrich auf der Bedienungsblende übereinstimmen.
- Seite 15 Bedienung / Einstellung der Programme 4 Extra-Vorwasch-Taste 1 Ein-Aus-Taste Taste gedrückt: in den Programmen A u. Nachdem Sie das Waschprogramm H bleibt das Programm nach der eingestellt haben (Programmwahlschal- Vorwäsche im "Spülstop" stehen, d.h. ter, Temperaturwähler, Schleuder- das Wasser wird nicht abgepumpt. wahlschalter, Zusatztasten) läuft, durch Diese Programme eignen sich deshalb Drücken der Taste, das Waschprogramm...
- Seite 16 10 Programm-Wahlschalter 7 Kurz-Programm-Taste Durch Drehen des Schalters im Uhr- Durch Drücken der Taste, in den zeigersinn, wird das Waschprogramm Waschprogrammen eingestellt. Die entsprechenden Kenn- - Buntwäsche kurz - buchstaben entnehmen Sie dem - Pflegeleicht kurz - Programm-Verzeichnis. erfolgt eine Waschzeitverkürzung. Das Programm ist richtig eingestellt, wenn Diese Taste ist besonders vorteilhaft für die Markierung auf der Bedienungs-...
- Seite 17 Bitte beachten Sie, daß zuerst das So wählen Sie die Programm und die Temperatur gewählt Temperatur werden. Erst dann durch Drücken der Taste "EIN" (1) das Gerät in Betrieb nehmen. Wichtig: Soll ein bereits laufendes Programm geändert werden, so ist die Maschine vorher auszuschalten.
- Seite 18 Programm-Hinweise In den Normalprogrammen wird die Wäsche am Programmende geschleu- dert. Je nach Modell unterschiedlich. Im Modell 408 SN mit 850 U/Min Im Modell 410 SN mit 1000 U/Min Im Modell 413 SN mit 1300 U/Min Die Füllmenge in den Programmen "Kochwäsche kurz"...
- Seite 19 Einfüllen der Wäsche Trommeldeckel schließen Deckelverriegelung Zum Schließen der Einfüllöffnung erst Achtung! Klappe "B" leicht nach innen, dann Im stromlosen Zustand (Gerät nicht Klappe "A" bis zum Anschlag drücken. eingeschaltet) läßt sich der Wasch- Durch Loslassen der Klappe "B" automatendeckel jederzeit öffnen. schnappt diese selbsttätig in Klappe Während des gesamten Programm- "A"...
- Seite 20 Waschmittelzugabe Waschmitteleinspülmulde Flüssige Waschmittel An Stelle von Waschpulver kann auch Waschmaschinendeckel hochklappen, flüssiges Waschmittel benutzt werden, auf der Innenseite befindet sich die und zwar vor allem für nicht sehr Waschmitteleinspülmulde mit 3 sepa- schmutzige Wäsche für raten Kammern. Waschprogramme bei mittlerer und niedriger Temperatur.
- Seite 21 Waschmittelart und -menge Waschmittel Auf den Waschmittelpackungen finden Sie die Dosierhinweise der Wasch- Die Wahl des Waschmittels ist abhängig mittelhersteller in ml, für den jeweiligen von der Textilart (Pflegeleicht, Wolle, Härtebereich. Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Folgen bei zu wenig Waschmittel: Verschmutzungsgrad.
- Seite 22 Flüssigwaschmittel Weichspüler Die Dosierung erfolgt im Einlaugenver- Weichspüler machen die Wäsche weich fahren (nur Hauptwäsche) entsprechend und griffig. der Empfehlung der Waschmittel- Außerdem vermindern sie die statische Aufladung beim maschinellen Trocknen. hersteller. Wasseraufbereitung Formspüler Bei hartem, kalkhaltigem Wasser ab Formspüler sind synthetische Stärke- Härtebereich 3 können Sie ein spezielles mittel und geben z.
- Seite 23 Kurzanweisung eingeschaltet. Am Ende des Haupt- Inbetriebnahme waschgangs wird die Lauge verdünnt Die wichtigsten Handgriffe bei der In- und auf ca. 60°C abgekühlt. Die ab- betriebnahme des Gerätes sind fliessende Lauge kann also nie heißer folgende: als ca. 60°C sein. Das ist wichtig, wenn 1.
- Seite 24 Waschvorbereitungen Sortieren Sie die Wäsche nach: Wäsche sortieren Kochwäsche, Buntwäsche, pflegeleichte Beachten Sie die Pflegekennzeichen in Wäsche, Feinwäsche, Wolle. den Wäschestücken und die Waschan- weisung der Hersteller. Eine Haftung für solche Schäden an Wäsche vorbehandeln Gardinen können wir keinesfalls übernehmen. Farbige und weiße Wäsche gehören nicht zusammen.
- Seite 25 Internationale Pflegesymbole ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND Symbole für die Pflegebehandlung von Textilien Stand 1993 Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht WASCHEN Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- (Waschbottich) gang gang...
- Seite 26 Flecken in der Wäsche Fleckenentfernung Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen). Die in den Wäschestücken vorhandenen Flecke werden, sofern sie laugenlöslich Rost: Kleesalz, heiß gelöst, oder "Rost- sind, im Zuge des Waschprozesses teufel" kalt. Vorsicht bei älteren beseitigt. Rostflecken, weil das Zellulosegefüge Flecke spezieller Art können mit dann bereits angegriffen ist und das...
- Seite 27 Wäschegewichte Teil Gewicht in g ca. Teil Gewicht in g ca. Herrenoberhemd Bademantel 1200 Herrenschlafanzug Bettbezug Bettuch Herrenunterhemd Herrenunterhose, kurz Bluse Damenberufsmantel Herrenunterhose, lang Kissenbezug Damennachthemd Damenschlüpfer Serviette Frottiertuch Taschentuch Geschirrtuch Tischtuch Herrenberufsmantel Bei diesen Wäschestücken handelt es sich um Teile aus Baumwolle. Ratschläge und Tips Beachtenswerte Ratschläge Nach Ablauf eines Waschpro-...
- Seite 28 Färben u. Entfärben Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschvollautomaten Die Entfärbemittel sind generell sehr ist grundsätzlich möglich, wenn Sie aggressiv. Aus diesem Grunde dürfen folgende Hinweise beachten: sie in der Waschmaschine nicht verwendet werden. Nur Färbemittel, die ausdrücklich für den Gebrauch in Waschvollautomaten vorgesehen sind, benutzen.
- Seite 29 Pflege und Wartung Reinigen des Flusensiebes Flusensieb-Knebel nach links entgegen dem Uhrzeigersinn drehen, bis das Bitte reinigen Sie von Zeit zu Zeit das Flusensieb entnommen werden kann. zum Auffangen von Fremdkörpern, Flusen Flusensieb herausziehen und reinigen. usw. dienende Flusensieb, in der Sockelleiste, an der Frontseite des Gerätes.
- Seite 30 3. Beim Wiedereinsetzen der Ein- Reinigung der spülmulde muß unbedingt darauf geachtet Waschmitteleinspülmulde werden, daß die Mulde erst in die untere Halterung eingesetzt, nach hinten Die Kammern der Waschmitteleinspül- geklappt und wieder verriegelt wird. mulde sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden.
- Seite 31 Abkühlung der evtl. aufgeheizten Pflege des Lauge abwarten. Waschvollautomaten Gefäß, Schüssel o.ä. für das Rest- Das durch ausgewählte Einbrennlacke wasser unterstellen. geschützte Gehäuse erspart Ihnen eine besondere Pflege. Das Abwischen nach Dann Gerät über den Notentleerungs- dem Waschen mit einem feuchten Tuch schlauch entleeren (s.
- Seite 32 Behebung kleiner Störungen ... das Weichspülmittel bereits beim Hinweise zur Behebung kleiner Einfüllen durch die Überlauföffnung Störungen herausläuft? Wenn Sie unsere Ratschläge beachten, Es wurde zuviel Weichspülmittel werden Sie immer Freude an Ihrem dosiert. Waschvollautomaten haben. Sollte trotzdem eine Störung auftreten, ...das Gerät beim Schleudern stark so prüfen Sie bitte erst die nachfolgend vibriert?
- Seite 33 Kundendienst Störung - was tun ? Die Produkt- und Privileg-Nummer finden Geräte- Typenschild, das an der Geräte- Gute Qualität und eine Konstruktion, die frontseite auf der Rückseite der der modernsten Technik entspricht, Flusensiebklappe angebracht ist. sorgen für eine einwandfreie Funktion des Gerätes.
- Seite 34 Anschriften der Kundendienststellen 37124 Göttingen-Rosdorf, Rischenweg 5 REGION OST 51643 Gummersbach, An der Schüttenhöhe 1a 12689 Berlin-Ost, Wittenberger Str.76-80 Kassel, siehe Fuldabrück 13347 Berlin-Nord, Groninger Straße 25 56070 Koblenz, Rudolf-Diesel-Straße 2 a 12105 Berlin-Süd, Ringstraße 42 50829 Köln, Hugo-Eckener-Straße 35 03042 Cottbus, Merzdorferweg 33 55130 Mainz-Laubenheim, Am Dammweg 23 06842 Dessau-Mildensee, Am Scholitzer Acker 8...
- Seite 35 Technische Daten / Abmessungen Modell Modell Modell 408 SN 410 SN 413 SN Fassungsvermögen ........4,5 kg 4,5 kg 4,5 kg Geamtanschlußwert ........ 2300 W 2300 W 2300 W Heizung ........... 1950 W 1950 W 1950 W Laugenpumpe ........... 50 W 50 W 50 W Hauptmotor :...
- Seite 36 KALT werden, dosieren Sie die Stärkelösung für etwa 20 Liter, Stärkelösung in die Einspülkammer für Weichspülmittel einfüllen. Normalschleudern** kleine Handwäsche, die Sie nicht im Privileg gewaschen haben, können Sie diesem Schleudergang unterziehen, ebenfalls auch an jedes Teilprogramm anzuschließen. Hinweis: In dem Programm "B" kann auch mit Vorwäsche gewaschen werden.
- Seite 37 Programmablauf und Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte* zugabe Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Spülstop 1,25 1,03 letzter 0,05 Spülg. 0,03 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte nach EN 60456, die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.
- Seite 38 Programmübersicht SCHONPROGRAMME MIT SCHONSCHLEUDERN* Füllmenge 2kg bzw. max.1kg (Programm Wolle) Extra-Vorwäsche normal für alle Wäschearten, auch zum Einweichen 30°- 40° geeignet. Pflegeleicht ohne Vorwäsche 30°- 60° z.B. Synthetiks, Leibwäsche, Buntwäsche,bügelfreie Hemden. Pflegeleicht kurz 30°- 60° z.B. leicht verschmutzte Sportkleidung Wolle ...40°...
- Seite 39 Waschmittel- Programmablauf Verbrauchswerte* zugabe Schon- Strom Wasser Zeit Schleudern (kWh) (Liter) (Min.) Abpumpen Spülstop 0,45 letzter 0,02 Spülg. 0,01 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456 die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
- Seite 40 G a r a n t i e - I n f o r m a t i o n Für unsere technischen Geräte und Fahrzeuge übernehmen wir im Rahmen unserer Garantie- bedingungen die Garantie für einwandfreie Beschaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u.ä.).
