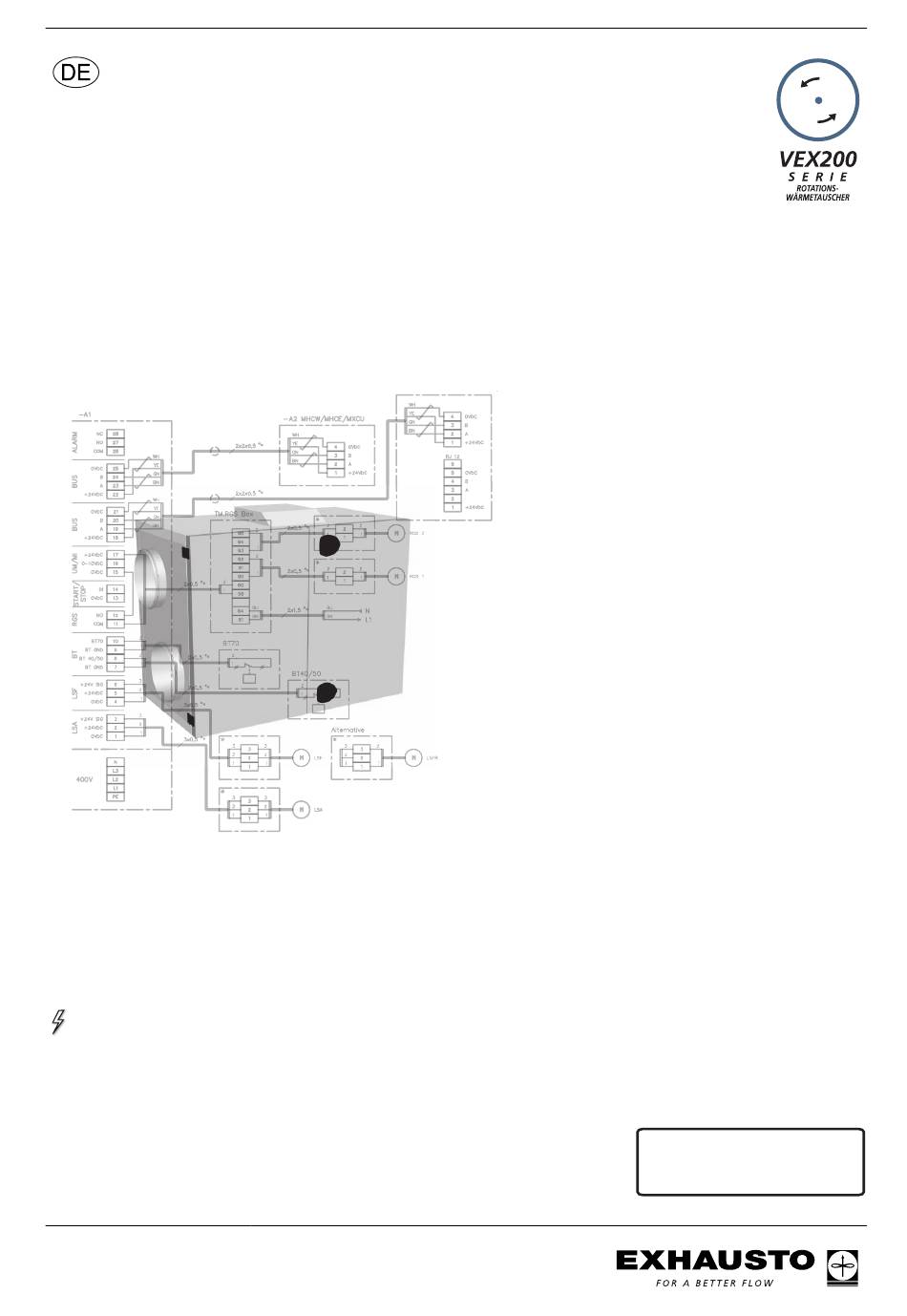

3003460-2014-02-26
El-Installationsanleitung
für VEX240/250 mit EXact-Automatik
El-Installation.................................................Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk

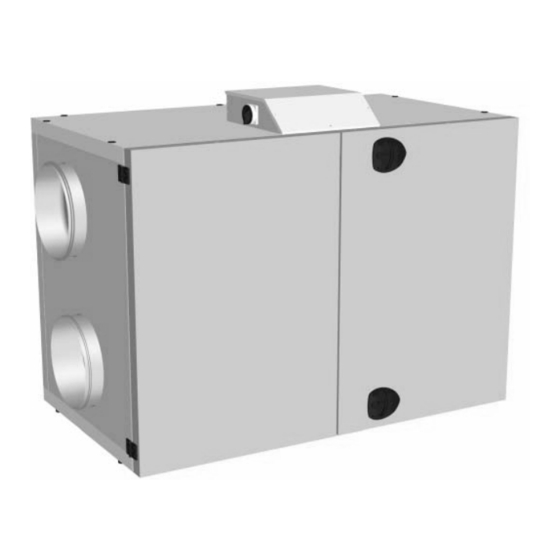

VEX240-250 EXact
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX200 Serie
Inhaltszusammenfassung für Exhausto VEX200 Serie
- Seite 1 VEX240-250 EXact 3003460-2014-02-26 El-Installationsanleitung für VEX240/250 mit EXact-Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3003460-2014-02-26 1. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten 1.1. Anschlussdiagramm ....................5 1.1.1. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten...6 1.1.2. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten...7 1.1.3. Endterminierung....................8 1.2. Kabelplan........................9 2. Installation des VEX-Geräts 2.1. Umfang der Installation..................10 2.1.1. Anschlüsse im Anschlusskasten..............10 2.1.2. Anschlüsse im Anschlusskasten..............11 2.2. - Seite 3 Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX- Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzuführen sind.
- Seite 4 Handgriff benutzen. Typenschild Das Typenschild des VEX-Geräts enthält folgende Angaben: ● VEX-Variante des Geräts (1) ● Produktionsauftragsnummer des Geräts (2) Hinweis Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Pro- dukt bei EXHAUSTO bereit. 4/20...
-
Seite 5: Anschlussdiagramm Für Spannungsversorgung Und Anschlusskasten
HMI-Panels sowie diverser Zubehörbauteile, die an den Anschlusskas- ten angeschlossen werden können. Erläuterung zum Di- agramm auf der Bezeichnung Erläuterung Geliefert von... nächsten Seite Anschlusskasten EXHAUSTO Anschlusskasten für Nachheizregister/Kühl- EXHAUSTO einheit Anschlusskasten für eventuelles Elektroheiz- EXHAUSTO register Vorsicherungen in Gruppentafel Kunde... -
Seite 6: Anschlussdiagramm Für Spannungsversorgung Und Anschlusskasten
Anschlussdiagramm für Spannungsver- 3003460-2014-02-26 sorgung und Anschlusskasten 1.1.1 Anschlussdiagramm für Spannungsversorgung und Anschlusskasten Anschlussdiagramm VEX240 * Keine EXHAUSTO-Lieferung ** 120 Ω Widerstand für Endterminierung *** Lüsterklemme für Weiterführung von 24 VDC 6/20... -
Seite 7: Anschlussdiagramm Für Spannungsversorgung Und Anschlusskasten
Anschlussdiagramm für Spannungsver- 3003460-2014-02-26 sorgung und Anschlusskasten 1.1.2 Anschlussdiagramm für Spannungsversorgung und Anschlusskasten Anschlussdiagramm VEX250 * Keine EXHAUSTO-Lieferung ** 120 Ω Widerstand für Endterminierung *** Lüsterklemme für Weiterführung von 24 VDC 7/20... -
Seite 8: Endterminierung
Anschlussdiagramm für Spannungsver- 3003460-2014-02-26 sorgung und Anschlusskasten 1.1.3 Endterminierung An der ersten und letzten Einheit am Busstrang ist eine Endterminierung erforder- lich. Die untenstehenden Diagramme zeigen zwei Beispiele von Endterminierung. Die Position der Kurzschlussbrücke JP2 auf der Anschlussplatine geht aus dem Abschnitt “Klemmreihe für Anschlussplatine”... -
Seite 9: Kabelplan
Anschlussdiagramm für Spannungsver- 3003460-2014-02-26 sorgung und Anschlusskasten 1.2 Kabelplan Der folgende Kabelplan zeigt das am Anschlusskasten anschließbare Zubehör. 9/20... -
Seite 10: Installation Des Vex-Geräts
Installation des VEX-Geräts 3003460-2014-02-26 2. Installation des VEX-Geräts 2.1 Umfang der Installation VEX-Gerät Die Elektroinstallation des Lüftungsgeräts umfasst folgende Arbeiten: Anschluss an das VEX-Gerät: ● Anschlusskasten ● Eventuell HCE-Nachheizregister (Elektro) ● Eventuell HCW-Nachheizregister (Wasser) ● Eventuell MXCU-Modul für externes Kühlregister ●... -
Seite 11: Anschlüsse Im Anschlusskasten
Installation des VEX-Geräts 3003460-2014-02-26 2.1.2 Anschlüsse im Anschlusskasten Mögliche Anschlüs- Die möglichen Anschlüsse an die Klemmreihe im Anschlusskasten gehen aus der folgenden Übersicht hervor. Mögliche Anschlüsse Siehe Abschnit… Versorgungsspannung HMI-Bedienpanel über Modbus Modbus-Komponenten, über Modbus über Endterminierung sowie Anleitung für die betreffende Komponente Steuergerät für das Nachheizregister (Wasser- heizregister), MHCW-Modul, über Modbus... -
Seite 12: Anforderungen Und Empfehlungen Zur Installation
Installation des VEX-Geräts 3003460-2014-02-26 2.2.1 Anforderungen und Empfehlungen zur Installation Versorgungstren- Das Gerät verfügt über integrierte Versorgungstrennung und automatische Siche- nung und Siche- rungen, die gegen Überlastung und Kurzschluss schützen. rungsautomat Vorsicherung Die Vorsicherung muss für folgende Zwecke geeignet sein: ●... - Seite 13 Installation des VEX-Geräts 3003460-2014-02-26 ● VEX240 mit 1,4A ● VEX250 mit 2A Es können maximal 1 Stck. HCW (Nachheizregister) und 1 Stck. CCW/XCU (Kühl- register) angeschlossen werden. Die EXact-Regelung sichert, dass Nachheizung und Kühlung nicht gleichzeitig in Betrieb sein können. Potentialausgleich Zwischen dem VEX und Zubehör vom Typ HCE ist ein Potentialausgleich erforderlich.
-
Seite 14: Elektrische Bauteile
Installation des VEX-Geräts 3003460-2014-02-26 2.3 Elektrische Bauteile Anordnung der elektrischen Kom- ponenten 1. Anschlusskasten 3. Rotorregelung ● Hauptsteuerung ● Anschlussplatine 2. Frequenzumrichter ● 24 V Stromversorgung ● Sicherungsautomaten ● Versorgungstrennung 14/20... -
Seite 15: Klemmreihe Für Anschlussplatine (Anschlusskasten)
Installation des VEX-Geräts 3003460-2014-02-26 2.3.1 Klemmreihe für Anschlussplatine (Anschlusskasten) Das folgende Schema gibt eine Übersicht über die an die Klemmreihe anschließbaren Bauteile (Standard + Zubehör). USB-A USB-A USB-B ETHERNET Bauteil Klemmreihe Nr. Anschluss folgender Bauteile ● Absperrklappe Fortluft LS 1 - 3 ●... -
Seite 16: Klemmreihe An Der Exact2-Hauptplatine
Installation des VEX-Geräts 3003460-2014-02-26 2.3.2 Klemmreihe an der EXact2-Hauptplatine Das folgende Schema gibt eine Übersicht über die an der Klemmreihe anschließbaren Komponenten (Standard + Zubehör). Komponente Klemmreihe Nr. Anschluss folgender Komponenten 1 - 4 Bus für externe Komponenten 5 - 8 Bus für externe Komponenten TE... -
Seite 17: Anschluss Von Geschirmtem Twisted-Pair-Kabel An Modbus
Installation des VEX-Geräts 3003460-2014-02-26 Komponente Klemmreihe Nr. Anschluss folgender Komponenten Light/CP 37 - 38 Beleuchtung oder Umwälzpumpe (wenn IHCW gewählt ist, ist die CP- Funktion aktiviert) Für Wartungszwecke DI SPARE TIMERBUTTON2/TIMERBUTTONEU2 AI SPARE CO2B/RHB 24 V-Versorgung an MLON/MTCP Wartung HMI Wartung HMI Anschluss für ein zusätzliches HMI-Panel, siehe den Abschnitt "Wartung –... -
Seite 18: Anschluss Von Geschirmtem Twisted-Pair-Kabel An Modbus
Installation des VEX-Geräts 3003460-2014-02-26 Beschreibung Siehe Leiter Möglichst wenig der Leiter abisolieren und da- Symbol: rauf achten, dass sie nicht beschädigt werden Paarweise bzw. abbrechen verdrillte Den 0V-Leiter und den 24V-Leiter zusammen Leiter verdrillen. Leiter A und Leiter B zusammen verdrillen Die Leiter möglichst bis zu den Klemmen verdril- len;... -
Seite 19: Wartung - Anschluss Eines Zusätzlichen Hmi-Bedienpanels
Installation des VEX-Geräts 3003460-2014-02-26 Anschließen Leiter und Abschirmung sind korrekt anzuschließen, wie im untenstehenden Sche- ma beschrieben. Leitung Vorgehen Siehe ritt Leiter Möglichst wenig der Leiter abisolieren und da- Symbol: rauf achten, dass sie nicht beschädigt werden Paarweise bzw. abbrechen verdrillte Den 0V-Leiter und den 24V-Leiter zusammen Leiter...
