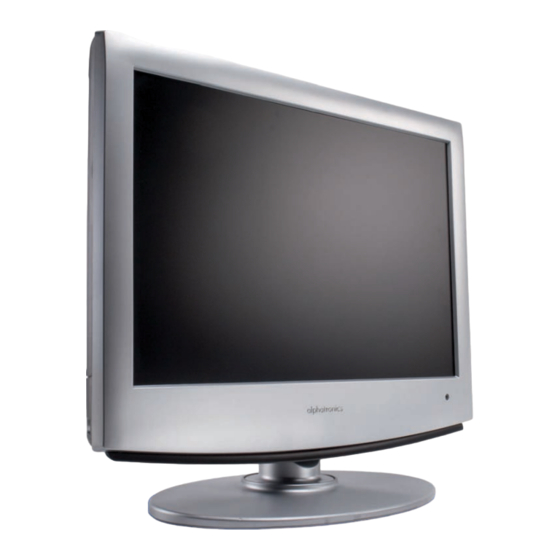

- Seite 1 Bedienungsanleitung Modell K-16 eDS www.alphatronics.de www.alphatronics.de Hergestellt in Deutschland Hergestellt in Deutschland...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Einführung und Sicherheitshinweise ................... 3–5 1.1 Lieferumfang ........................... 6 2. Schaltknöpfe am LCD-Gerät ....................... 6 3. Anschlussmöglichkeiten ........................ 7–8 3.1. Netzkabelanschluss ......................7 3.2 Anschluss VGA Eingang ......................7 3.3. Anschluss TV Eingang ......................7 3.4 Anschluss AV Eingang ......................7 3.5 Anschluss Audio Ausgang ..................... -
Seite 3: Einführung Und Sicherheitshinweise
1. EINFÜHRUNG UND SICHERHEITSHINWEISE Danke für den Kauf unseres alphatronics LCD-Fernsehgerät. Sicherheitshinweise: Zu Ihrer eigenen Sicherheit und um unnötige Schäden von Ihrem Gerät abzuwenden, lesen und beachten Sie bitte die nachfolgenden Sicherheitshinweise: Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen: Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsig- nalen bestimmt. -
Seite 4: Stromversorgung
Stromversorgung: Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromver- sorgungsnetz mit der auf dem Typenschild angegebenen Spannung mittels korrektem 12V Geräteanschlusskabel oder beigefügtem Netzkabel angeschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. - Seite 5 Reparaturen und Zubehör: Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Repara- tur- und Service-Arbeiten ausschließlich autorisierten Fernsehtechnikern. Reinigen: Reinigen Sie das TV-Gerät, das Display und die Fernbedienung nur mit einem feuchten, weichen und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel. Hinweis zum LCD-Display: Das von Ihnen erworbene TV-Gerät mit LCD-Display genügt den höchsten Qualitätsanforderun- gen und wurde bezüglich Pixelfehlern überprüft.
-
Seite 6: Lieferumfang
1.1 LIEFERUMFANG • Fernbedienung • Gleichstromadapter und Netzkabel • SCART Kabel • Cinch Kabel • Bedienungsanleitung • AA Batterien (2 St.) 2. SCHALTKNÖPFE AM LCD-GERÄT Es befinden sich sieben Schaltknöpfe an diesem Gerät. Mit diesen Schaltknöpfen können Sie die Grundfunktionen des Fernsehgerätes bedienen, einschließlich des OSD –Systems (Bildschirmanzei- ge). -
Seite 7: Anschlussmöglichkeiten
3.1 NETZKABELANSCHLUSS TV Gerät an eine Steckdose anschließen. Zuerst kleinen Stecker des Netzkabels hinten am TV, danach großen Netzstecker in eine Netzsteckdose stecken 3.2 ANSCHLUSS VGA EINGANG SWITCH CI-SLOT COAX POWER HDMI VGA-IN PC-IN SCART ANTENNE 3.3 ANSCHLUSS TV EINGANG SWITCH CI-SLOT COAX... -
Seite 8: Anschluss Cinch Eingang
3.6 ANSCHLUSS CINCH EINGANG SWITCH CI-SLOT COAX SCART POWER HDMI VGA-IN PC-IN ANTENNE DVD PLAYER CAMCORDER 3.7 ANSCHLUSS SCART EINGANG SWITCH CI-SLOT COAX POWER HDMI VGA-IN PC-IN SCART ANTENNE 3.8 ANSCHLUSS HDMI AUSGANG SWITCH CI-SLOT COAX POWER HDMI VGA-IN PC-IN SCART ANTENNE 3.8 ANSCHLUSS SATELLIT... -
Seite 9: Fernbedienung
4. FERNBEDIENUNG 1 POWER (rote Taste) Fernseher ein- und ausschalten (Stand-by) 2 AUDIO Audiosprache wählen (DVB-S) 3 SUBTITLE Anzeigen von Untertiteln, falls verfügbar 4 MUTE Stummschaltung 5 CH-LIST Anzeigen der Programmliste 6 REC-LIST Anzeigen der aufgenommenen Sendungen (PVR) 7 EPG Elektronischen Programmführer anzeigen 8 REPEAT Taste nicht belegt... - Seite 10 Anmerkung Taste INPUT Hier wählen Sie die Signalquelle (Eingangssignal) aus: DTV, ATV, SCART, AV, DVB-S, YPBPR, PC-RGB, HDMI und Media-Player (USB-Anschluß) . Vorbereitung der Fernbedienung Richten Sie die Fernbedienung auf den Infarotsensor, der sich rechts an der Vorderseite des Gerätes befindet. Vergewissern Sie sich, dass sich zwischen Fernbedienung und Fernseher keine Objekte befinden, die die Übertragung behindern könnten.
- Seite 11 Batterien einsetzen 1. Das Batteriaufbewahrungsfach öffnen. 2. Batterien einsetzen. Achten Sie dabei auf die richtige Lage von + und -. 3. Schieben Sie den Deckel des Batteriaufbewahrungsfachs wieder auf. Achtung: Der unsachgemäße Gebrauch von Batterien kann zum Auslaufen von chemischen Flüssigkeiten oder zur Explosion führen.
-
Seite 12: Grundlagen Der Bedienung
5. GRUNDLAGEN DER BEDIENUNG Ein- und Ausschalten des Fernsehers: 1. Schließen Sie die Spannungsversorgung mit Netzkabel und Netzteil an 2. Fernseher einschalten Drücken Sie POWER auf dem Gerät oder auf der Fernbedienung. Fernseher ausschalten : Drücken Sie POWER auf dem Gerät oder auf der Fernbedienung. Eingangsquelle wählen: Drücken Sie SOURCE auf dem Gerät oder auf der Fernbedienung INPUT zur Anzeige des Menüs der Eingangsquellen, mit CH+/-auf dem Gerät oder mit auf der Fernbedienung wählen... -
Seite 13: Osd-Menü
5.1 OSD Menü: Drücken Sie MENU zur Anzeige des nachstehenden OSD-Menüs Bedienen Sie das OSD-Menü entsprechend der Hinweisleiste. Mit / wählen Sie das Hauptmenü, mit > rufen Sie ein Untermenü auf. Im Untermenü wählen Sie mit / eine Funktion, danach können Sie: mit <... -
Seite 14: Soundmenü
Bildmodus: Wählen Sie eine der Optionen Standard, Dynamisch, Benutzer und Weich. Hinweis: Die Optionen Kontrast, Helligkeit und Farbe sind nur verfügbar und einstellbar, sofern Sie den benutzerdefinierten Bildmodus verwenden. Kontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen. Helligkeit: Zum Einstellen der globalen Bildhelligkeit. -
Seite 15: Kanalmenü
Auto-Lautstärke: Das Volumen des eingestellten Senders wird automatisch geregelt. Surround Sound: Einschalten der Raumklangfunktion. 5.4 Kanalmenü: Programmsuchlauf: Drücken Sie die Tasten < und >, um ihren Standort auszuwählen und anschließend die Tasten und, um die Option „Start“ auszuwählen. Drücken Sie abschließend die Taste OK, um die automatische Sendersuche zu starten. -
Seite 16: Sonderfunktion Menü
Prog. Bearbeiten: Hier können Sie die Programmplätze der Sender verändern. 5V Antennenleistung: Diese Funktion muss bei einer aktiven DVB-T Antenne eingeschaltet sein. PVR: siehe Kapitel 6 CI-Informationen (CI-Slot): Wenden Sie sich bitte an Ihren Pay-TV-Anbieter. Er wird Ihnen eine entsprechende Karte mit den notwendigen Anweisungen zur Verfügung stellen. 5.5 Sonderfunktion Menü: Sprache: Wählen Sie die gewünschte Menüsprache aus. -
Seite 17: Zeit Menü
5.6 Zeit Menü: Ausschalttimer: Mit dieser Option können Sie den Fernseher automatisch zu einer bestimmten Zeit ausschalten lassen. Aktivieren Sie die Option mit der > Taste und ein neues Popupfenster erscheint auf dem Bildschirm. Dort definieren Sie den Modus und die dazugehörende Uhrzeit. Einschalttimer: Mit dieser Option können Sie den Fernseher automatisch zu einer bestimmten Zeit einschalten lassen. -
Seite 18: Sperre Menü
5.7 Sperre Menü: Password eingeben: Stellen Sie den Pin-Code ein. Die Standardeinstellung ist 0000. Wenn Sie den Pin-Code bereits geändert haben, müssen Sie den aktuellen Code eingeben. Neu: Geben Sie das neue Kennwort ein. Bestätigen: Geben Sie das neue Kennwort ein, und drücken Sie OK, um die Änderungen zu übernehmen. -
Seite 19: Aufnehmen Einer Sendung
Um die Funktion USB-Recording nutzen zu können, müssen Sie zunächst einen USB-Stick formatieren. Wichtig: Alle gespeicherten Informationen auf den USB-Stick gehen dabei verloren. Vorgehensweise: - Stecken Sie Ihren USB-Stick/Festplatte in den USB-Anschluss auf der linken Gehäuseseite - Wählen Sie im Menü KANALEINGABE, den Punkt PVR mit der > Taste aus. - Wählen Sie dann den zweiten Menüpunkt „PVR File System / Check PVR File System“... -
Seite 20: Timer Aufnahme Über Epg
Der USB-Anschluss befindet sich auf der linken Seite des TV-Gerätes. Stecken Sie als erstes Ihren USB-Stick in den USB-Port. Drücken Sie dann die INPUT Taste auf der Fernbedienung und wählen Sie Media Player aus. Der alphatronics PhotoViewer startet automatisch und liest die auf dem USB-Stick verfügbaren Dateien ein. -
Seite 21: Bedienung Dvb-S Tuner
8. BEDIENUNG DVB-S TUNER 8.1 Erste Schritte Vergewissern Sie sich, dass Sie alle Kabelverbindungen richtig angeschlossen und Sie alles richtig installiert haben. Von Werk sind voreingestellte Programme abgespeichert. Hierzu schliessen Sie Ihr Satellitenkabel direkt an die SAT-IN Buchse des Gerätes. Sofort können Sie die voreingestellten Sender empfangen. -
Seite 22: Kanäle Sortieren / Favoritenliste Anlegen
8.2.1 TV Drücken Sie die Pfeiltasten, um die Programmliste zu verwalten. Drücken Sie dann die Taste OK, um das Programm angezeigt zu bekommen. Das Menü hat zwei Untermenüs: Kanäle sortie- ren und Favoriten hinzufügen. 8.2.1.1 Kanäle sortieren / Favoritenliste anlegen In diesem TV-Menü... -
Seite 23: Setup / Allgemeine Einstellung
Drücken Sie 1-8 Taste auf der Zifferntastatur, um das Programm zur Favoritenliste hinzuzufü- gen. Drücken Sie die rote Taste, um die Favoritenliste zu bearbeiten. 8.2.2 Installation Drücken Sie die SETUP Menu Taste. Wählen Sie den Punkt Setup aus. Drücken Sie OK Taste, um die Auswahl zu bestätigen. -
Seite 24: Sonstige Einstellungen
8.3 Sonstige Einstellungen 8.3.1. Programminformationen einblenden Durch drücken der Taste INFO können weitere Programminformationen eingeblendet werden. 8.3.2 EPG (Elektronischer Programmführer) Zeigt das laufende Programm des ausgewählten Senders. 8.3.3 Audio wählen Drücken Sie die Audio Taste um die Sprache auszuwählen. 8.3.4 Teletext Drücken Sie die Taste TV/TXT um den Teletext anzuzeigen. -
Seite 25: Fehlerbehebung
9. FEHLERBEHEBUNG Bitte versuchen Sie mit Hilfe der untenstehenden Liste die häufigsten Fehler zu beheben bevor Sie sich an den Kundendienst wenden. Eine geringfügige Anpassung kann oft das Problem lösen und Ihren Bildschirmempfang wiederherstellen. Problem Abhilfemaßnahmen Kein Bild • Prüfen Sie, ob das Gerät angeschlossen ist und eingeschaltet ist. - Seite 26 Fernbedienung funktioniert nicht • Prüfen Sie, ob das Signal der Fernbedienung von einem Gegenstand oder Licht blockiert wird. • Prüfen Sie die Batterien und ersetzen Sie sie ggfs. mit Neuen. Schlechter Bildempfang und/oder Prüfen Sie die korrekte Einstellung vorgeschalte- schlechter Ton ter Empfangsgeräte ( Satelliten-Receiver, DVB-T Receiver ) Sollte das Problem weiterhin bestehen.
-
Seite 27: Informationen Zum Kundendienst
EN 55013, 2001+A1, 2003+A2, 2006 EN 55020, 2002+A1, 2003+A2, 2005 EN 61000-3-2, 2006 EN 61000-3-3, 1995+A1, 2001+A2, 2005 EN 60065, 2002 Weiterhin entspricht das Produkt den grundsätzlichen gesetzlichen Richtlinien: 89/336/EEC EMC Richtlinien 73/23/EEC LVD Richtlinien alphatronics GmbH Breitengraserstr. 6 90482 Nürnberg BA_K16eDS_70341_V.1.1_D... - Seite 28 GmbH Breitengraserstraße 6 90482 Nürnberg Tel. +49 (0) 911 21 65 54-0 E-Mail: info@alphatronics.de Fax +49 (0) 911 21 65 54-65 Web: www.alphatronics.de...
