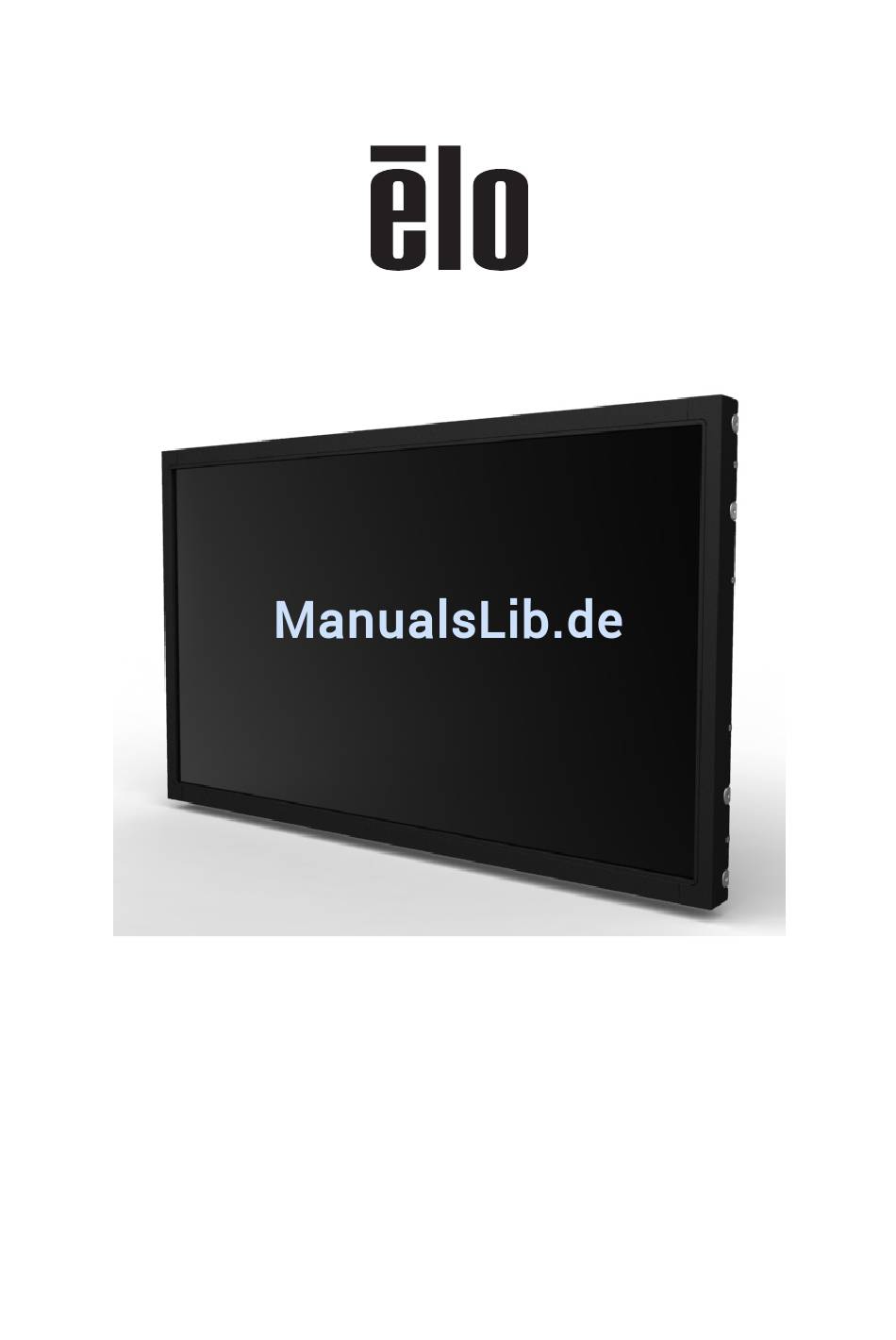

- Seite 1 BEDIENUNGSANLEITUNG Elo Touch Solutions 3243L Touchmonitor 4243L Touchmonitor SW601963 Rev B...
- Seite 2 Gewährleistung einer marktgängigen Qualität und Eignung für einen bestimmten Zweck ab. Elo behält sich das Recht vor, diese Veröffentlichung zu überarbeiten und gelegentlich Änderungen am Inhalt vorzunehmen, ohne dass daraus eine Verpflichtung für Elo erwächst, jemanden über eine solche Überarbeitung oder Änderung zu informieren.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Einführung ....................4 Kapitel 2: Installation ....................5 Kapitel 3: Aufstellung ....................7 Kapitel 4: Betrieb ..................... 10 Kapitel 5: Technischer Support ................16 Kapitel 6: Sicherheit und Wartung ..............18 Kapitel 7: Gesetzliche Vorschriften ..............20 Kapitel 8: Garantieinformationen .............. -
Seite 4: Kapitel 1: Einführung
Kapitel 1: Einführung Produktbeschreibung Ihr neuer Touchmonitor verbindet die zuverlässige Leistung von Elo Touch Solutions Touchprodukten mit den neuesten Entwicklungen in Touch-Technologie und Displaydesign. Diese Funktionskombination sorgt für einen natürlichen Informationsfluss zwischen dem Anwender und dem Touchmonitor. Für eine hochwertige Display-Leistung ist dieser Widescreen-Touchmonitor mit einer Aktiv-Matrix-TFT-LCD-Platte mit einer Farbtiefe von 24 Bit ausgestattet. -
Seite 5: Kapitel 2: Installation
Kapitel 2: Installation Auspacken des Touchmonitors Öffnen Sie den Verpackungskarton und überprüfen Sie, ob die folgenden Teile vorhanden sind: • Touchmonitor • CD mit der Bedienungsanleitung • Halterung • Kurzanleitung • VGA-Kabel • HDMI-Kabel (nur Modelle ETX243L-XXWA) • DVI-Kabel (nur Modelle ETX243L-XXAA) •... -
Seite 6: Kabelanschlussplatte Und Schnittstellen
Kabelanschlussplatte und Schnittstellen USB-TOUCHSCREEN-AUSGANG AC-NETZEINGANG HDMI-EINGANG VGA-EINGANG DVI-EINGANG DETAIL A MASSSTAB 4:5 Hinweis: DVI bzw. HDMI sind nur bei bestimmten Modelle erhältlich. Touchmonitor-Anschlüsse 1. Schließen Sie ein Videokabel an Ihren Host-Computer und an den Monitor an. Ziehen Sie im Falle von VGA-Kabeln die Schrauben des Videokabels an, um die beste Performance zu gewährleisten. -
Seite 7: Kapitel 3: Aufstellung
Kapitel 3: Aufstellung Allgemeine Informationen zur Aufstellung Der OSD-Text kann im OSD-Menü auf Hoch- bzw. Querformat gedreht und so der von Ihnen gewählten Ausrichtung des Monitors angepasst werden. Befestigung mit der seitlichen Halterung Auf der Seite des Monitors befinden sich Schraublöcher, an denen sich die mitgelieferten Halterungsteile befestigen lassen. - Seite 8 Modell 4243L: M4-GEWINDE, SEITLICHE BEFESTIGUNG QUERFORMAT (OBEN/UNTEN) MAX. SCHRAUBENLÄNGE 8 mm M4-GEWINDE, MAX. SCHRAUBENLÄNGE 8 mm SEITLICHE BEFESTIGUNG HOCHFORMAT (LINKS/RECHTS) Bedienungsanleitung: 43L-Serie SW601963 Rev B, Seite 8 von 25...
-
Seite 9: Rückseitige Vesa-Befestigung
Rückseitige VESA-Befestigung Modell ET3243L: Auf der Rückseite des Monitors befindet sich die 400 x 200 mm große Montageplatte für 4 M6-Schrauben. Die FDMI-konforme VESA-Befestigungsplatte ist mit folgendem Code gekennzeichnet: VESA MIS-F, 400, 200, 6. Model 4243L: Auf der Rückseite des Monitors befindet sich die 400 x 400 mm große Montageplatte für 4 M6-Schrauben. -
Seite 10: Kapitel 4: Betrieb
Wenn der Touchmonitor an einen Windows 7-Computer angeschlossen ist, kann er zwei gleichzeitige Berührungen melden. Bei Bedarf kann der IntelliTouch Plus-Touchscreen mithilfe der Kalibrierungsfunktion im Elo Treiberbedienfeld für Ihr angezeigtes Videobild neu kalibriert werden. Den Treiber können Sie von der Elo Touch Website herunterladen. -
Seite 11: Unterstützung Für Gesten
Der IntelliTouch Plus-Treiber unterstützt nur mehrere Monitore, wenn sie alle die IntelliTouch Plus-Touchscreentechnologie verwenden. Wenn Sie mehrere Monitore verwenden möchten, doppelklicken Sie auf das Desktopsymbol EloConfig, um den Elo Touchscreen-Konfigurationsbildschirm aufzurufen. Klicken Sie auf „Calibrate Touch Screens...“ (Touch-Bildschirme kalibrieren), um mehrere Monitore zu kalibrieren. Folgen Sie den Bildschirmanweisungen, um beide Touch-Bildschirme zu kalibrieren. -
Seite 12: On-Screen Display (Osd)
Video Die systemeigene Auflösung eines Systems entspricht der in Pixeln gemessenen Breite x Höhe. Im Allgemeinen sieht ein auf diesem Monitor angezeigtes Bild am besten aus, wenn Sie die Ausgabeauflösung des Computers an die systemeigene Auflösung des Monitors von 1920 x 1080 anpassen. Entspricht die Ausgabeauflösung des Computers nicht der systemeigenen Monitorauflösung, skaliert der Monitor das empfangene Bild auf die eigene Auflösung. - Seite 13 Die folgenden Funktionen lassen sich mit diesen Tasten ausführen: Taste Funktion bei ausgeblendetem OSD: Funktion bei eingeblendetem OSD: Menü Ruft das OSD-Hauptmenü auf. Kehrt zum vorherigen OSD-Menü zurück. Erhöht den Wert der ausgewählten Öffnet das Untermenü OSD-Helligkeit. Einstellung / wählt vorheriges Menüelement aus. Reduziert den Wert der ausgewählten Öffnet das Untermenü...
- Seite 14 Wechselt die Skalierungsmethode zwischen Bildschirmfüllend und Entsprechendes Seitenverhältnis. Standardeinstellung: Bildschirmfüllend Bildschirmfüllend: Die X- und Y-Abmessungen des Eingangsvideos werden erhöht bzw. reduziert, bis sie der systemeigenen Auflösung des Monitors entsprechen. Entsprechendes Seitenverhältnis: Bei einer horizontalen Ausrichtung und Seitenverhältnis einem Eingangsvideo mit einem Seitenverhältnis unterhalb von 1920 x 1080 wird die Y-Abmessung des Eingangsvideos der Y-Auflösung des Monitors angepasst und die X-Abmessung so angepasst, dass das Seitenverhältnis des Eingangsvideos beibehalten wird.
-
Seite 15: Sperren Von Osd-Tasten Und Ein-/Ausschalter
Der Monitor scannt die VGA-, DVI- und HDMI-Anschlüsse ununterbrochen nach aktiven Videosignalen. Diese Einstellung reguliert, welcher dieser Eingänge bei der Wiedergabe den Vorrang erhält. Videoquelle Es gibt folgende Möglichkeiten: VGA-Priorität, HDMI- (für Modelle ETX243L-XXWA) oder VGA-Priorität, DVI-Priorität (für Modelle ETX243L-XXAA) Standardeinstellung: HDMI- (für Modelle ETX243L-XXWA) oder DVI-Priorität (für Modelle ETX243L-XXAA) Alle über das OSD vorgenommenen Touchmonitor-Einstellungen werden nach der Eingabe... -
Seite 16: Kapitel 5: Technischer Support
Wenn Sie Probleme mit Ihrem Touchmonitor haben, schauen Sie in der folgenden Tabelle nach. Sollte sich das Problem durch die vorgeschlagenen Aktionen nicht beheben lassen, wenden Sie sich an Ihren Fachhändler oder den Elo Touch Solutions Kundendienst. Lösungen für typische Probleme Problem Vorschläge zur Problembehebung... -
Seite 17: Technische Hilfe
Technische Hilfe Die technischen Daten dieses Gerätes finden Sie unter www.elotouch.com/products. Die Online-Selbsthilfe finden Sie unter www.elotouch.com/go/websupport. Den technischen Support erreichen Sie unter www.elotouch.com/go/contactsupport. Telefonnummern für weltweiten technischen Support finden Sie auf der letzten Seite dieser Bedienungsanleitung. Bedienungsanleitung: 43L-Serie SW601963 Rev B, Seite 17 von 25... -
Seite 18: Kapitel 6: Sicherheit Und Wartung
Kapitel 6: Sicherheit und Wartung Sicherheit Um einen elektrischen Schlag zu vermeiden, befolgen Sie alle Sicherheitshinweise und nehmen Sie den Touchmonitor nicht auseinander. Das Gerät besitzt keine Komponenten, die vom Anwender gewartet werden können. Vergewissern Sie sich, dass Ihre Installation den im Abschnitt „Technische Daten“ aufgeführten Umgebungsbedingungen entspricht. -
Seite 19: Richtlinie Für Elektro- Und Elektronikalt-/Schrottgeräte (Weee)
Richtlinie für Elektro- und Elektronikalt-/Schrottgeräte (WEEE) Dieses Produkt darf nicht im Hausmüll entsorgt werden. Es sollte bei einer entsprechenden Einrichtung für Wertstoffrückgewinnung und Recycling abgegeben werden. Bedienungsanleitung: 43L-Serie SW601963 Rev B, Seite 19 von 25... -
Seite 20: Kapitel 7: Gesetzliche Vorschriften
Kapitel 7: Gesetzliche Vorschriften I. Vorschriften zur elektrischen Sicherheit: Die Anforderungen in Bezug auf Spannung, Frequenz und Stromstärke, wie auf dem Herstelleretikett angegeben, müssen eingehalten werden. Ein Anschluss des Gerätes an eine Stromquelle mit anderen hier nicht angegebenen Betriebsdaten führt sehr wahrscheinlich zu Fehlverhalten, einer Beschädigung des Gerätes oder sogar zu Brandgefahr, wenn die Grenzwerte nicht eingehalten werden. - Seite 21 Dieses Gerät der Informationstechnologie (ITE) muss eine CE-Marke auf dem Herstelleretikett zeigen, womit nachgewiesen wird, dass das Gerät gemäß den folgenden Vorschriften und Normen geprüft worden ist. Dieses Gerät wurde auf die Anforderungen der CE Mark entsprechend der EMV-Direktive 2004/108/EC EMC und der LVD-Direktive 2006/95/EC entsprechend der europäischen Normen EN 60601-1 und EN60601-1-2 (einschließlich EN55011 Klasse B) geprüft.
-
Seite 22: Behördliche Zertifizierungen
v) Trennen und entfernen Sie alle E/A-Kabel, die das Digitalgerät nicht nutzt. (Nicht terminierte E/A-Kabel sind eine mögliche Ursache für Hochfrequenzemissionen.) vi) Schließen Sie das Digitalgerät nur an eine geerdete Steckdose an. Verwenden Sie keine AC-Adapterstecker. (Ein entfernter oder abgeklemmter Schutzleiter kann Hochfrequenzemissionen verstärken und auch die Ursache für einen elektrischen Schlag mit möglicher Todesfolge für den Anwender sein). - Seite 23 O: Die Menge dieses giftigen oder schädlichen Stoffes in allen homogenen Stoffen dieser Komponente liegt unterhalb der gemäß SJ/T11363-2006 erforderlichen Grenzwerte. X: Die Menge dieses Gift- oder Schadstoffes in wenigstens einem der homogenen Stoffe dieser Komponente liegt oberhalb der gemäß SJ/T11363-2006 erforderlichen Grenzwerte. Die mit X gekennzeichneten Stoffe wurden gemäß...
-
Seite 24: Kapitel 8: Garantieinformationen
Kapitel 8: Garantieinformationen Garantieinformationen finden Sie unter http://www.elotouch.com/Support/warranty.asp. Bedienungsanleitung: 43L-Serie SW601963 Rev B, Seite 24 von 25... -
Seite 25: Besuchen Sie Unsere Website
• geplanten Veranstaltungen • Pressemitteilungen • Softwaretreibern Kontaktaufnahme mit Elo Wenn Sie mehr über Elos großes Angebot an berührungsempfindlichen Lösungen erfahren möchten, besuchen Sie unsere Website unter www.elotouch.com oder rufen Sie eine Niederlassung in Ihrer Nähe an: Nordamerika Tel.: 800-ELO-TOUCH...
