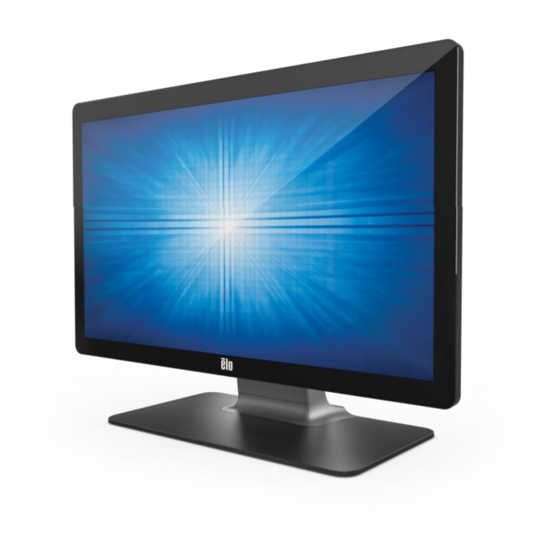

elo ET2202L Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für elo ET2202L
Inhaltszusammenfassung für elo ET2202L
- Seite 1 BEDIENUNGSANLEITUNG Elo Touch Solutions ET1902L, ET2202L, ET2402L, ET2702L UM600165 Rev. B...
- Seite 2 Zusicherungen oder Garantien bezüglich des hier dargestellten Inhalts und schließen ausdrücklich alle indirekten Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck aus. Elo behält sich das Recht vor, diese Veröffentlichung zu überarbeiten und ihren Inhalt gelegentlich zu ändern, ohne dass Elo verpflichtet ist, jemanden von derartigen Überarbeitungen oder Änderungen in Kenntnis zu setzen.
-
Seite 3: Inhaltsverzeichnis
Abschnitt 3: Montage ..............................................8 Abschnitt 4: Bedienung ............................................14 Abschnitt 5: Technischer Support ..........................................21 Abschnitt 6: Sicherheit und Wartung ........................................23 Abschnitt 7: Informationen bezüglich behördlicher Vorschriften ................................24 Abschnitt 8: Garantieinformationen .......................................... 30 Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 4: Abschnitt 1: Einführung
Diese Anleitung enthält Informationen, die für eine richtige Einrichtung und Wartung des Geräts unverzichtbar sind. Vor der Einrichtung und Inbetriebnahme Ihres neuen Touchmonitors sollten Sie diese Anleitung gelesen haben, insbesondere die Abschnitte über Installation, Montage und Bedienung. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 5: Abschnitt 2: Installation
Anleitung für schnelle Installation • VGA-Kabel • HDMI-Kabel • USB-Kabel • Audiokabel • Power Brick • Netzleitung für Europa • Netzleitung für Nordamerika • 3 x Kabelbinder • EEI-Etikett • 2 x Schrauben für Kabelabdeckung Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... - Seite 6 4. Verbinden Sie den Eingangsstecker des Netzteils mit der Stromquelle. Verbinden Sie den DC-Ausgangsstecker des Netzteils mit der Stromanschlussbuchse des Monitors. 5. Der Touchmonitor wird im ausgeschalteten Zustand ausgeliefert. Drücken Sie die Ein-/Austaste, um ihn einzuschalten. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
-
Seite 7: Softwaretreiber Der Touchtechnologie Installieren
1. Besuchen Sie www.elotouch.com/Support/Downloads/Driver/DriverDownload/Default.aspx 2. Wählen Sie das Betriebssystem im Auswahlmenü „Operating System (Betriebssystem)“ aus. 3. Wählen Sie die Technologie im Auswahlmenü „Technologies (Technologien)“ aus. 4. Laden Sie die für Ihren Touchmonitor erforderliche Treiberversion herunter. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 8: Abschnitt 3: Montage
Eine Montageschnittstelle mit vier Löchern (100 x 100 mm) für M4-Schrauben finden Sie an der Rückseite des Monitors. Für den Zugriff auf diese Befestigungsschnittstelle entfernen Sie den Standfuß mit einem Kreuzschlitzschraubendreher. Der FDMI-kompatible Zählcode für den VESA-Standard ist VESA MIS-B, 75, C und VESA MIS-D, 100, C codiert. M4-Gewinde, x 4 Max. Gewindetiefe = 10 mm Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 9: Befestigung Des Basisteils
Befestigung des Basisteils Der FDMI-kompatible Zählcode für den VESA-Standard ist VESA MIS-E, C. ET1902L- und ET2202L-Basismontageoptionen werden nachstehend gezeigt. M4-Gewinde, x 4 Zur Sicherung des Ständers am Tisch (optional) Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... - Seite 10 ET2402L- und ET2702L-Basismontageoptionen werden nachstehend gezeigt. M4-Gewinde, x 4 Zur Sicherung des Ständers am Tisch (optional) Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
- Seite 11 Ihr Monitor kommt mit vier Peripherieanschlüssen an der Ober-, Unter- linken und rechten Seite des Monitors. Zur Montage eines MSR entfernen Sie die Abdeckung eines der Peripherieanschlüsse mit Ihren Fingerspitzen und installieren den MSR wie nachstehend gezeigt. Einzelheiten zur Einrichtung entnehmen Sie bitte der MSR-Kurzanleitung. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
-
Seite 12: Wandbefestigung
Bringen Sie die andere Halterung mit den vier mitgelieferten M4-Schrauben am Monitor an. Hängen Sie den Monitor an die Wandhalterung und sichern Sie sie mit zwei mitgelieferten M3-Schrauben an der linken und rechten Seite der Halterung. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 13: Griffe Installieren (Optional)
Optionale Griffe können wie nachstehend abgebildet an Monitoren der 02er-Serie installiert werden. Bitte beachten Sie, dass Griffe nicht zum Tragen des Touchmonitors vorgesehen sind. Falls der Touchmonitor an den Griffen angehoben wird, treten Schäden am Touchmonitor auf. Verwenden Sie die Griffe nur zum Anpassen des Neigungswinkels. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 14: Abschnitt 4: Bedienung
Berührungssteuerung unterstützt wird. Falls Sie einen Monitor ET1902L/ET2202L nutzen, ist die Berührungskonfigurationsdatei bereits in Ihrem Monitor integriert. Rufen Sie einfach das OSD-Menü auf und aktivieren Sie die Berührungsfunktion. Vergessen Sie nicht, die Berührungsfunktion bei Verwendung des Monitors ohne Datenschutzbildschirm zu deaktivieren. -
Seite 15: Projiziert-Kapazitive Touchtechnologie
In den Betriebssystemen Windows 7, 8 und 10 sind für die Funktionsweise dieser Technologie keine zusätzlichen Treiber erforderlich, es werden die Windows-HID-Treiber verwendet. In Abschnitt 2 „Softwaretreiber der Touchtechnologie installieren“ finden Sie Anweisungen zum Herunterladen der Touchtreiber für Windows XP. Für diese Technologie wird keine Kalibrierung benötigt. Bedienungsanleitung – ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 16: Unterstützung Von Gesten
Erhöht den Wert des ausgewählten Parameters / wählt das nächste Menüelement aus Select (Wählen) Zeigt das Untermenü Video Priority (Videopriorität) Wählt einen Parameter zur Einstellung aus / wählt ein Untermenü zum Aufruf aus Ein-/Austaste Display ein-/ausschalten Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... - Seite 17 (Benutzerdefiniert). Bei Wahl der Option User Defined (Benutzerdefiniert) kann der Benutzer die Farbtemperatur durch Änderung der Farbtemperatur individuellen R-, G- und B-Verstärkung auf einer Skala von 0 bis 100 ändern. Standard: User Defined (Benutzerdefiniert) mit Einstellung von R, G und B insgesamt auf 100. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
- Seite 18 Sämtliche Touchmonitor-Einstellungen, die über das OSD geändert werden, werden gleich bei der Eingabe automatisch gespeichert. Diese Funktion verhindert, dass Einstellungen jedes Mal, wenn der Touchmonitor getrennt oder abgeschaltet wird, erneut vorgenommen werden müssen. Auch bei einem Stromausfall werden die Touchmonitor-Einstellungen nicht auf die werkseitigen Standardwerte zurückgesetzt. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
-
Seite 19: Osd- Und Betriebssperren
Wirkung. Halten Sie die „Menu (Menü)“- und „ “-Taste gleichzeitig zwei Sekunden lang gedrückt, um die Funktion Power Locking (Betriebssperre) zu aktivieren/deaktivieren. Ist Power Locking (Betriebssperre) aktiviert, hat das Drücken der Ein-/Austaste keine Wirkung. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 20: Abschnitt 5: Technischer Support
Für den Fall, dass Ihr Touchmonitor Betriebsstörungen aufweist, beachten Sie bitte die folgenden Vorschläge. Bei anhaltendem Problem wenden Sie sich bitte an Ihren Händler vor Ort oder an den Kundendienst von Elo Touch Solutions. Rufnummern des weltweiten technischen Supports finden Sie auf der letzten Seite dieser Bedienungsanleitung. -
Seite 21: Technische Unterstützung
Technische Unterstützung Technische Daten Technischer Support Besuchen Sie https://www.elotouch.com/support besuchen Sie www.elotouch.com/products für technischen Support für technische Spezifikationen zu diesem Gerät Auf der letzten Seite dieser Bedienungsanleitung sind weltweite Telefonnummern für den technischen Support aufgelistet. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 22: Abschnitt 6: Sicherheit Und Wartung
Stecker in eine Steckdose zu stecken, die nicht für diesen Zweck ausgelegt ist, oder dafür zu modifizieren. Verwenden Sie keine beschädigte Netzleitung. Verwenden Sie nur die Netzleitung, die bei Ihrem Elo-Touchmonitor mitgeliefert wurde. Bei Verwendung einer nicht zugelassenen Netzleitung kann Ihr Garantieanspruch erlöschen. -
Seite 23: Abschnitt 7: Informationen Bezüglich Behördlicher Vorschriften
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage; et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... - Seite 24 (Wird der Schutzleiter entfernt oder abgeschnitten, könnten sich die Hochfrequenzemissionen erhöhen und für den Benutzer könnte auch die Gefahr eines Stromschlags bestehen.) Wenn Sie zusätzliche Hilfe benötigen, wenden Sie sich an Ihren Händler, den Hersteller oder einen erfahrenen Radio- oder Fernsehtechniker. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
-
Seite 25: Behördliche Zertifizierungen
CUL, IC, Kanada • CCC, China • CE, Europa • Korea KCC • Taiwan (BSMI) • FCC, UL, Vereinigte Staaten • VCC!, Japan • International CB • Australien (RCM) • EAC, Russland • Mexikanische Konformitätserklärung Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 26: China Rohs
Bedeutet, dass dieser toxische oder gefährliche Stoff, der in mindestens einem der homogenen Materialien für dieses Bauteil enthalten ist, den in SJ/T11363-2006 geforderten Grenzwert überschreitet. Bei mit einem X gekennzeichneten Elementen wurden Ausnahmen gemäß der EU-RoHS-Richtlinie gemacht. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 27: Erklärung Der Kennzeichen
50 bis 60 Hz, 2,0 bis 1,0 A Ausgabe 12 V Gleichspannung, 5,42 A Elektrische Nennwerte Eingabe 100 bis 240 V Wechselspannung, 50 bis 60 Hz, 1,6 bis 0,7 A Ausgabe 12 V Gleichspannung, 5 A Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 28: Spezifikationen Des Monitors
0 - 40°C Luftfeuchte 20-80 % (nicht kondensierend). 0 – 3.048 m Höhe Lagerbedingungen Temperatur -20 - 60°C Luftfeuchte 10-95% (nicht kondensierend). 0 – 12.192 m Höhe Schutz vor Eindringen IP-Einstufung IPX1 (nur Vorderseite des Monitors) Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... -
Seite 29: Abschnitt 8: Garantieinformationen
Produkte verantwortlich, die der Käufer zugestanden oder genehmigt hat. Der Käufer hält den Verkäufer gegenüber Haftbarkeit, Ansprüchen, Verlusten, Kosten oder Ausgaben (einschließlich Anwaltskosten) schadlos, die den Produkten des Käufers oder den Zusicherungen oder Garantien, die diese Produkte betreffen, zuzuschreiben sind. Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L... - Seite 30 Hinweise Bedienungsanleitung ET1902L, ET2202L, ET2402L, ET2702L...
