1.4 Typisches ORCAview Netzwerk

Ein Netzwerk ist der Kommunikationspfad, der den enteliTOUCH, die ORCAview OWS
sowie die Controller miteinander verbindet und es somit ermöglicht, dass
Netzwerkgeräte miteinander interagieren. Die ORCAview OWS ermöglicht die
Einrichtung und den Betrieb verschiedener Netzwerkprotokolle. Die Netzwerk-
kommunikation erfolgt über mehrere Netzwerkebenen mit Protokollen wie BACnet für
Ethernet, UDP/IP, RS-485 und RS-232.
Der enteliTOUCH befindet sich auf der gleichen architektonischen Ebene wie die OWS.
Durch seine Grafiken kann er auf alle an das Netzwerk angeschlossenen Controller

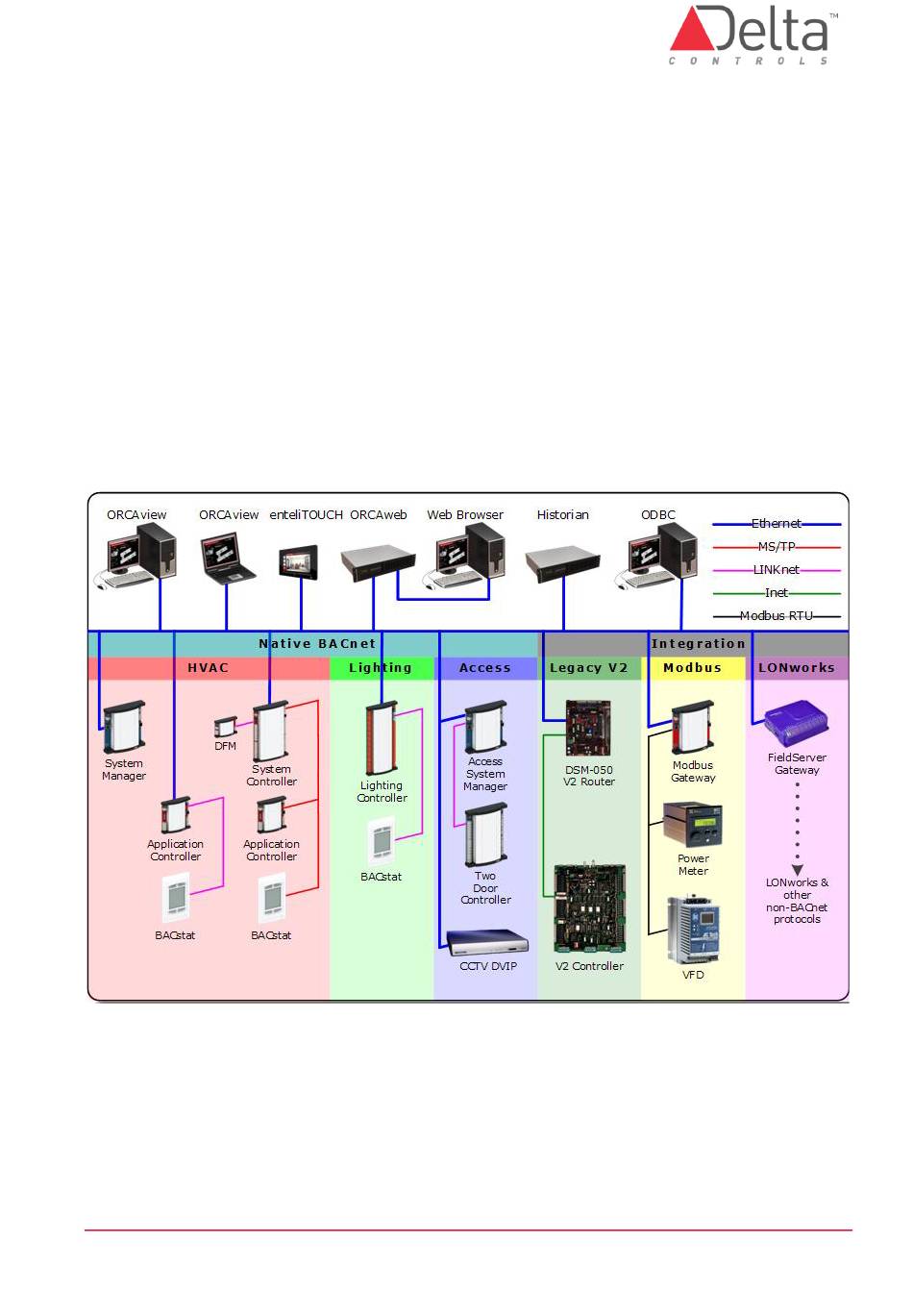

zugreifen. Das folgende Systemarchitekturdiagramm veranschaulicht die Verwendung
von Delta Controls-Produkten in einer typischen Gebäudeautomationssystem-
Netzwerkarchitektur.
1.4.1 System-Architektur-Diagramm
