Mutec FMC05 Einbauanleitung Seite 3

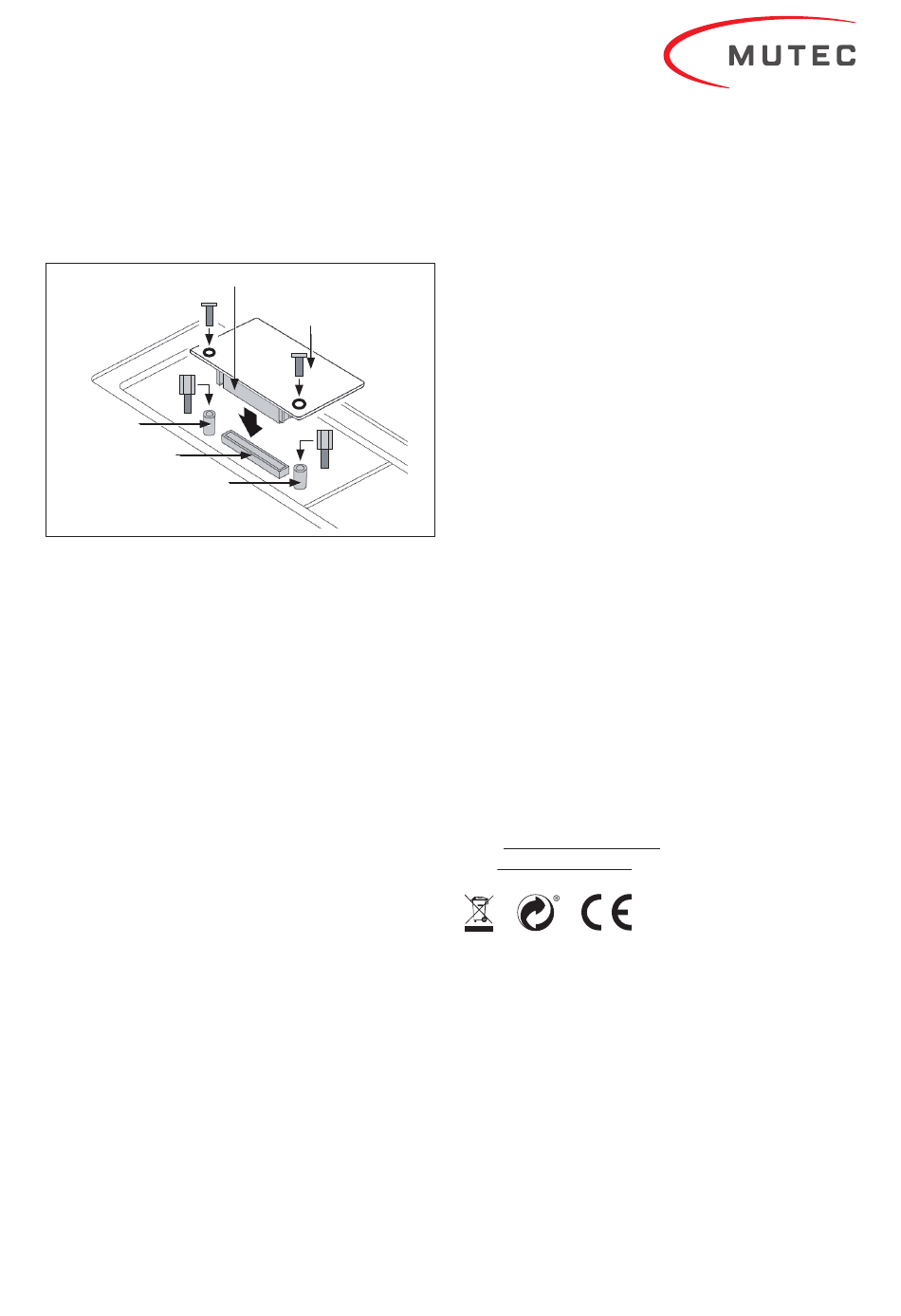

120pin-Anschlußsockel
(1)
(2)
Gewindebolzen
120pin-Anschlußsockel auf
dem Mainboard
Gewindebolzen
(1) = mitgelieferte Schrauben
(2) = mitgelieferte Abstandsbolzen
(Skizze in Teilen der Bedienungsanleitung zum Yamaha Tyros 4 entnommen)
•
Danach stecken Sie die FMC05-, FMC06- oder FMC07-Er-
weiterung vorsichtig, wie in der Skizze dargestellt, in den
120pin-Anschlußsockel auf dem Mainboard ein.
•
Zur Befestigung der FMC05-, FMC06- oder FMC07-Erweit-
erung drehen Sie nun die beiden mitgelieferten Schrau-
ben, wie in der Skizze gezeigt, durch die Löcher in der
Erweiterungsplatine in die Gewinde der zuvor montierten
Abstandsbolzen ein und ziehen diese mit einem geeignet-
en Kreuzschlitzschraubenzieher fest.
•
Montieren Sie nun das Abdeckblech, um die Öffnung im
Gerät zu verschließen.
•
Erst nach ordnungsgemäßer Montage der FMC05-,
FMC06- oder FMC07- Erweiterung und des Abdeckbleches
darf das Yamaha-Gerät wieder an das Stromnetz ang-
eschlossen und eingeschaltet werden!
Neue, maximale Speicherkapazitäten mit der FMC07
Mit der Nutzung der FMC07 FlashROM-Speichererweiterung
in Ihrer Yamaha Musik-Workstation ändern sich die maxima-
len Speicherkapazitäten in den jeweiligen Geräten wie folgt:
Yamaha Tyros 4 + 5: 2048 MB
Yamaha Tyros MOTIF XF6, XF7, XF8: 4096 MB
Yamaha Tyros MOXF6, MOXF8: 2048 MB
Achtung
Begrenzungen von Waveforms und Samples:
Bitte beachten Sie, daß sich die Anzahlen der Wave-
forms/Samples, bzw. die der Wave Counts/Waveform
Counts bei Einatz der FMC07 in Ihrer jeweiligen Yamaha
Musik-Workstation nicht erhöhen!
Für MOTIF XF6-8 and MOXF6+8 bestehen die folgenden
Betriebssystem-basierenden Beschränkungen:
FMC05-, FMC06-, FMC07-
FlashROM-Erweiterung
(1)
(2)
max. 2048 Waveforms
max. 128 Samples pro Waveform
max. 8192 Samples (insgesamt)
Für Tyros 4 mit Betriebssystem 1.10 oder höher:
max. 9999 Wave Counts
max. 2560 Waveforms Counts
Für Tyros 5: Keine Beschränkungen
Rechts- und Garantiebelehrung
Für fehlerhafte Angaben in dieser Bedienungsanleitung und
deren Folgen können wir keinerlei Haftung übernehmen. Bit-
te beachten Sie, daß die angeführten Soft- und Hardware-
produktbezeichnungen eingetragene Handelsmarken bzw.
Warenzeichen der jeweiligen herstellenden Firmen sind. Die
vollständige / auszugsweise Vervielfältigung / Kopie dieser Be-
dienungsanleitung ist nicht gestattet. Produktänderungen, die
dem technischen Fortschritt dienen, behalten wir uns vor.
Es gelten die allg. Geschäfts- und Garantiebedingungen der
MUTEC GmbH, die gerne bei uns angefragt werden dürfen:
MUTEC Gesellschaft für Systementwicklung und
Komponenten mbH
Siekeweg 6 / 8
12309 Berlin
Fon 030-746880-0
Fax 030-746880-99
Email contact@mutec-net.com
Web www.mutec-net.com
