Bedienungsanleitung
Kühl-/Gefrierkombination
Side By Side
Bitte lesen Sie die
Bedienungsanleitung sorgfältig
und verwahren Sie alle
Dokumente an einen sichern Ort,
make yourself at home
damit sie auch in Zukunft
greifbar sind
MODEL: KS-EIX 6.23
SERIES
version:002-6-2020
www.midea.com
Werbung
Verwandte Anleitungen für Midea KS-EIX 6.23 Serie
Inhaltszusammenfassung für Midea KS-EIX 6.23 Serie

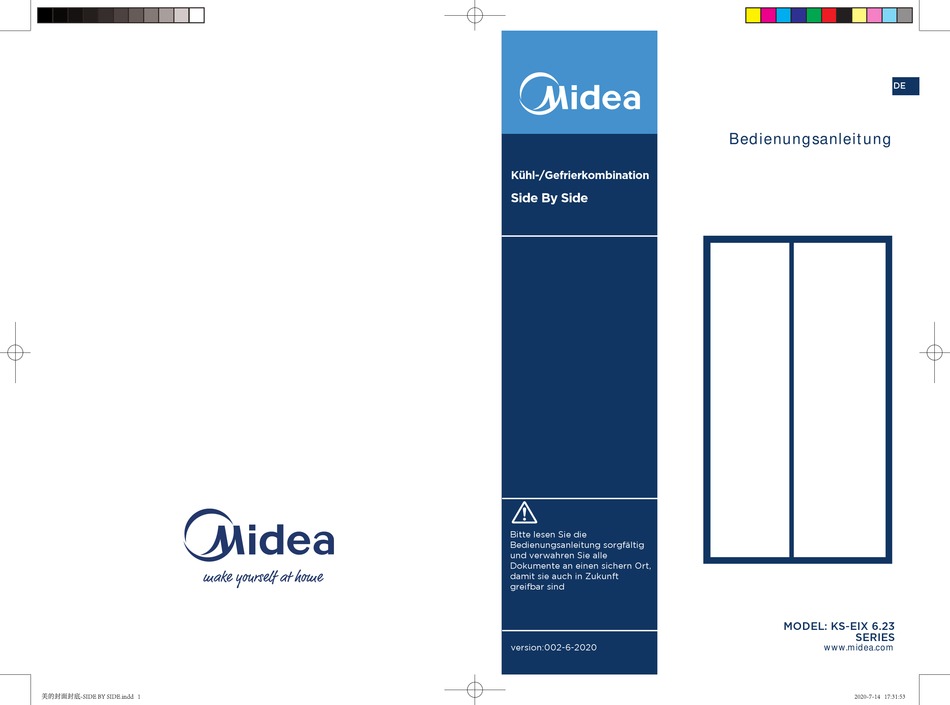

- Seite 1 Bedienungsanleitung Kühl-/Gefrierkombination Side By Side Bitte lesen Sie die Bedienungsanleitung sorgfältig und verwahren Sie alle Dokumente an einen sichern Ort, make yourself at home damit sie auch in Zukunft greifbar sind MODEL: KS-EIX 6.23 SERIES version:002-6-2020 www.midea.com...
- Seite 3 Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist.
- Seite 4 Warnung Gerät ist für den Einsatz in Hausinstallationen und ähnlichen Anwendungen vorgesehen, z. B. in Küchenbereichen für Mitarbeiter in Geschäften, Büros und anderen Arbeitsumgebungen, Bauernhäusern und für Kunden in Hotels, Motels und anderen Wohnbereichen, Übernachtung mit Frühstück, Restaurants und ähnlichen Anwendungen für Einzelhandelsgeschäfte. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Fachmann ersetzt werden, um Gefahren zu vermeiden.
- Seite 5 WARNUNG : Stellen Sie bitte keine Mehrfachsteckdosen oder tragbare Netzteile an der Rückseite des Geräts auf. Verwenden Sie bitte keine Verlängerungskabel oder ungeerdete (zwei-polige) Adapter. GEFAHR : Klemmgefahr für Kinder. Bevor Sie den gebrauchten Kühlschrank oder Gefrierschrank wegwerfen: - Nehmen Sie die Türen ab. - Lassen Sie die Ablagen so bleiben, dass Kinder nicht leicht hinein klettern können.
- Seite 6 Gebrauchs- und Sicherheitshinweise Erklärung der Sicherheitshinweise GEFAHR Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann! WICHTIG ...
- Seite 7 Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten GEFAHR ERSTICKUNGSGEFAHR! GEFAHR...
- Seite 8 VORSICHT Kühlkreislauf nicht beschädigen. Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden. Damit im Falle eines Lecks im Kältemittelkreislauf kein entzündliches Gas Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN378 eine Mindestgrösse von 1 m³...
- Seite 9 VORSICHT Vor der ersten Inbetriebnahme Transportschutz entfernen VORSICHT Klebestreifen nicht mit einem scharfen Gegenstand, z.B. Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden. Verpackungsmaterial...
- Seite 11 (Abbildung ähnlich) Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind die oben genannten Abmessungen eizuhalten. 4.2 Scharnierblende montieren Scharnierblende montieren Mit der Schraube die Scharnierblende am Gerätesockel befestigen. Geräteausstattung Lieferumfang Gefrierraum Kühlraum 2 Glasabstellregale 3 Glasabstellregale 1 Glasabstellregal über Gefrierfachschublade 1 Glasabstellregal 3 Türfächer 5 Türfächer...
- Seite 12 ...
- Seite 13 Temperaturregler Display 1 Ferienmodus 2 Wasserfilter wechseln 3 Eiswürfel Ein/Aus 4 Eiswürfelproduktion 5 Chrashed-ICE 6 Wasser 7 Türverriegelung FRZ.TEMP. Gefrierschrank Temperatureinstellknopf REF.TEMP.: Kühlschrank Temperatureinstellknopf MODE.SEL: Optionaler Funktionsknopf LOCK/UNLOCK:Lock/: Entriegeln / Verriegeln ICE OFF:Ice-maker On/Off Key Eiswürfelbereiter-Knopf Ein/Aus DISPENSER:Option Key of Ice Water Wasserspender-Knopf...
- Seite 14 Display Anzeige Netzstecker einstecken und die vollständige Anzeige erscheint nach 3s auf dem Display folgend mit einem Tonsignal. Der Speichermodus zeigt die Temperatureinstellungen welche vorab Werksseitig eingestellt ist. Temperatur des Kühlraums und Gefrierraums sind 5°C und -18℃ eingestellt. Keine weiteren Funktionen sind voreingestellt. Der Eiswürfelbereiter ist standardmäßig deaktiviert.
- Seite 15 4 Schnellgefrier modus: Die Temperatur im Gefrierfach steigt auf -24°C und nach 26 Std. schaltet sich diese Funktion automatisch wieder ab und die Gefrierfachtemperatur fällt wieder auf die gespeicherte Temperatur vor aktivierung der Supergefrierfunktion zurück. 5 Schnellkühlen : Der Kühlruam ist bei 2°C eingestellt und schlatet sich nach 150 minunten automatisch wieder ab.
- Seite 16 Glasablagen umsetzen...
- Seite 18 Eiswürfel herstellen WARNUNG Gefahr durch Stromschlag und Gefahr von Sachschäden! VORSICHT ...
- Seite 19 ACHTUNG Bei einem Wasserdruck über 5,5 bar muss ein Druckminderventil eingebaut werden, ansonsten besteht die Gefahr von Wasserschäden. Bei einem Wasserdruck unter 1,0 bar ist der Eisbereiter nicht funktionsfähig. Zum Anschließen der beiliegenden Anschlussleitung sollte der Wasserhahn frei zugänglich sein. Das Gerät darf nur an eine Kaltwasserleitung angeschlossen werden.
- Seite 20 Eiswürfelbereiter/ Chrashed-Ice 1. Das Gerät muss vor dem Wasseranschluss außer Betrieb sein 2. Den Wasserhahn zudrehen 3. Wasserleitung mit dem Wasserhahn verbinden 4. Ggf. Schlauch mit Schellen an der Wand befestigen, um zu verhindern dass jemand darüber stolpert. 5. Wasserhahn vorsichtig aufdrehen, um zu überprüfen ob die Leitung dicht ist. 6.
- Seite 21 Wenn im Eiswürfelbehälter nicht genügend Eiswürfel vorhanden sind, können Sie kein Eis entnehmen. Warten Sie in diesem Fall bitte ab, bis weitere Eiswürfel fertig sind. Eiswürfelbehälter regelmäßig reinigen, um schlechte Gerüche oder schlechten Geschmack von den Eiswürfeln vorzubeugen. ...
- Seite 22 Gerätebedienung Für die Wandmontage des Wasserfilters (42) benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten): – Bohrmaschine – Kreuzschlitz-Schraubendreher – Zollstock – Wasserwaage – Bleistift Die Montage darf nur an einer geeigneten, massiven Wand erfolgen. Bei Leichtbauwänden können spezielle Dübel oder Anker erforderlich sein. Ziehen Sie einen Fachmann zurate. 1.Bestimmen Sie die Montagehöhe des Wasserfilters (42).
- Seite 23 1. Stecken Sie die Schlauchkupplungen (41) auf den Wasserfilter (42) und drücken Sie sie fest. 2. Nehmen Sie die Kappe (50) vom weißen Geräteschlauch (51) ab. 3. Stecken Sie das Ende des Geräteschlauchs bis zur Markierung in die Schlauchkupplung, zu der der Pfeil am Wasserfilter zeigt.
- Seite 24 1. Schieben Sie den Zulaufschlauch (49) in den ¾ Zoll-Schraubanschluss (48). 2. Schrauben Sie den ¾ Zoll-Schraub-anschluss handfest an einen Wasserhahn. 3. Öffnen Sie die Wasserzufuhr WARNUNG Elektrischer Anschluss...
- Seite 27 Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale so weit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen. 8.2 Richtige Lagerung Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende Vorsichtsmaßnahmen: Nur einwandfreie Lebensmittel verwenden.
- Seite 28 WARNUNG . BRANDGEFAHR! Der Gefrierraum VORSICHT Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw. EXPLOSIONSGEFAHR! Lagern Sie keine Plastikflaschen im Gefrierfach. Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach.
- Seite 29 Zum Eingefrieren nicht geeignet sind u.a. Ganze Eier in Schale, Blattsalate, Radieschen, Sauerrahm und Mayonnaise Frische Lebensmittel sind in der untersten Schublade einzufrieren. Abtauen Kühlraum No Frost-System Gefrierteil manuell No Frost System 10 Gerät ausschalten Zum Abschalten des Gerätes den Netzstecker aus der Steckdose ziehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden: ...
- Seite 30 11 Reinigung und Pflege WARNUNG STROMSCHLAGGEFAHR! WARNUNG STROMSCHLAGGEFAHR! VORSICHT Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel. Schliessen Sie nach der Reinigung den Kühlschrank wieder am Stromnetz an. WICHTIG Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Butter-säure oder Reinigungsmittel, die Essigsäure enthalten.
- Seite 31 4. Zur Vorbeugung gegen Schimmelpilze ist auch der Zusatz von Essig geeignet. (Reinigungsessig, Haushaltsessig oder Essigessenz). 5. Mit klarem Wasser nachwischen. 6. Trocken wischen und die Tür zum Lüften noch einige Zeit offen lassen. Ablagen und Fächer wieder einsetzen. 7. Kühlgut wieder einlegen, und Netzstecker in die Steckdose stecken. 8.
- Seite 32 Gefrierraum reinigen Eiswürfelbehälter reinigen Es kann sein, dass die Eiswürfel im Eiswürfelbehälter verklumpt sind oder aus anderen Gründen den Auslass blockieren. In diesem Fall wir es nötig, den Eiswürfelbehälter zu reinigen bzw. die Blockade zu beseitigen. Taste Ice Off drücken, um den Eisbereiter zu sperren. ...
- Seite 33 12 Leuchtmittel auswechseln WARNUNG Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen. ...
- Seite 34 13 Tipps zur Energieeinsparung Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch. Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel, an den Geräteseiten und an der Geräterückseite.
- Seite 35 14 Betriebsgeräusche GERÄUSCHE GERÄUSCHART URSACHE / BEHEBUNG Normale Geräusche Murmeln Wird vom Kompressor verursacht, wenn er in Betrieb ist. Flüssigkeitsgeräusch Entsteht durch die Zirkulation des Kühlmittels im Aggregat. Klickgeräusche Der Temperaturregler schaltet den Kompressor ein oder aus. Störende Geräusche Vibrieren des Gitters Prüfen Sie, ob Gitter und Röhren oder der Röhren richtig befestigt sind.
- Seite 36 15 Störungen….. Störungsbehebung STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN 1. Innenbeleuchtung Das Leuchtmittel ist Wechseln Sie das Leuchtmittel funktioniert nicht, aber defekt. aus (siehe Kapitel 12). Kompressor läuft. 2. Es steht Wasser im Der Wasserabflusskanal Reinigen Sie den Gerät ist vollständig Wasserabflusskanal und das geschlossen.
- Seite 40 www.midea.com/de...
- Seite 41 Die Lichtquelle in diesem Produkt darf nur von qualifizierten Technikern ausgetauscht werden. 1. Bitte ziehen Sie vor dem Entfernen den Stecker heraus. 2. Entfernen Sie den Lampenschirm mit einem Schraubendreher. 3. Nehmen Sie die Lampenblende ab. 4. Entfernen Sie die Anschlussklemme.
