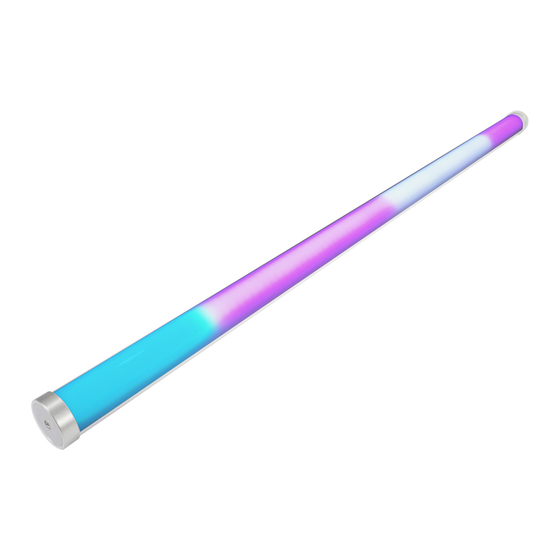

- Seite 1 Machine Translated by Google ATLAS-Röhre Wasserdicht und batteriebetrieben, mit kabelloser Steuerung...
- Seite 2 Machine Translated by Google Bedienungsanleitung von Atlas-Röhre 1. Einleitung 1.1 Sicherheitswarnung ÿ Überprüfen Sie beim Auspacken und vor der Entsorgung des Kartons, ob Transportschäden vorliegen, bevor Sie ihn verwenden das Produkt. Sollten durch den Transport Schäden verursacht werden, wenden Sie sich an Ihren Händler und verwenden Sie das Gerät nicht Gerät.
- Seite 3 Machine Translated by Google ÿ Durch Erhitzen und Verbrennen schmilzt der Batterietrenner, was zum Verlust der Schutzfunktion oder zum Verbrennen führt Elektrolyt und Überhitzung führen zu Erhitzung, Rauchentwicklung, Verformung oder Verbrennung der Batterien. ÿ Benutzen Sie das Gerät niemals in einer Umgebung mit mehr als 40 °C, laden Sie das Gerät nicht in der Nähe einer Feuerquelle oder unter direkter Sonneneinstrahlung auf Sonne.
- Seite 4 Machine Translated by Google • Kanalprotokoll: 7 Arten von Steuerkanalmodi. 2CH; 4CH; 6CH; 11CH; 32CH -8 Pixel; 64CH -16 Pixel; 128CH -32 Pixel; • Steuermodus: DMX-512, Auto, Master-Slave, Musik, Infrarot-Fernbedienung, kabelloses DMX-512 und mobil APP WIFI-Steuerung. Drahtloses Protokoll: W-DMX • Drahtlose DMX-Spezifikationen •...
- Seite 5 Machine Translated by Google 5) Benutzerdefinierte Farbtemperatureinstellungen. Integrierte, häufig verwendete Effekte für Film- und Fernsehaufnahmen. 7) Mit Ladeschutz und Stromüberlastschutz. Intuitive und komfortable Batterieanzeigefunktion. 9) Der statische Stromverbrauch des Bedienfelds beträgt 0,3 W und sein Wirkungsgrad erreicht während des Betriebs bis zu 97 % Prozess der Hochleistungsabgabe, der die Funktion eines umweltfreundlichen Betriebs verwirklicht.
- Seite 6 Machine Translated by Google ÿ Drahtloser DMX-Sender sollte an den DMX-512-Controller angeschlossen. ÿ Da CH4 MODE 4 Kanäle hat, Adresscode mit 4er-Schritten aufsteigend progressiv (z. B. 1,5,9,13...) ÿ Jeder DMX-Adresscode kann als wiederverwendet werden erforderlich. ÿ Der DMX-Adresscode kann beliebige Daten sein 2.4G-Wireless Master-Slave-Verbindungsmethode Wie nachstehend:...
- Seite 7 Machine Translated by Google ÿ Stellen Sie das drahtlose DMX-Signal der ersten Leuchte auf den Sendezustand (Master) und das drahtlose DMX-Signal ein Signal anderer Leuchten an den Empfangszustand (Slave). ÿ Wenn der Slave auf den DMX512-Steuerungsmodus eingestellt ist, werden automatische Effekte oder andere statische Farben auf dem Slave ausgeführt Master, um die drahtlose Master-Slave-Synchronisation zu erreichen.
- Seite 8 Machine Translated by Google ÿ Stellen Sie eine drahtlose Kommunikation zwischen der WIFI-Steuerung des Mobiltelefons und der WIFI-Steuerung von her Lichter gemäß 3.5.7. ÿ Stellen Sie das drahtlose DMX-Signal der ersten Leuchte auf den Sendezustand (Master) und das drahtlose DMX-Signal ein Signal anderer Leuchten an den Empfangszustand (Slave).
- Seite 9 Machine Translated by Google 2,4G Wireless DMX-Verbindungsmethode 3.2.1 Arbeitsmodus Der drahtlose 2,4-G-DMX-Transceiver verwendet das W-DMX-Kommunikationsprotokoll, das über zwei Arbeitsmodi verfügt: Sendemodus und Empfangsmodus. ÿ Suchen Sie das Menü „Set“ und drücken Sie „ENTER“, um das Systemeinstellungsmenü aufzurufen. ÿ Drücken Sie die Tasten „UP/DOWN“, um „Wireless 2.4g“ auszuwählen, um 2.4g Wireless aufzurufen DMX-Einstellungsmenü.
- Seite 10 Machine Translated by Google 3.2.2 Arbeitsmodus ÿ Gemäß Schritt 3.2.1 versetzen Sie den Slave in den Empfangsmodus. ÿ Wählen Sie das Menü „Zurücksetzen“, um die drahtlose Verbindung zurückzusetzen. Zu diesem Zeitpunkt, die anzeige licht ist weiß, was darauf hinweist, dass das drahtlose modul ist nicht mit dem Sendemodul verbunden und empfangsbereit das gepaarte Signal.
- Seite 11 Machine Translated by Google ÿ Die AUTO-Taste ist der Farbwechselmodus. Drücken Sie die Auf- und Ab-Taste, um die Geschwindigkeit anzupassen ÿ Die STROBE-Taste befindet sich im Farb-Strobe-Modus (32 Typen sind optional). Drücken Sie die Auf- und Ab-Taste, um die Geschwindigkeit anzupassen. ÿ...
- Seite 12 Machine Translated by Google Blau+W Cyan Grün Gelb+W Lila Integrierter Blau Warmweiß Cyan+W Farbe statischer Farbmodus Weiß Rot+W Lila+W Gelb Grün+W Voll Farbe 2800K, 3000K, 3200K, 3500K, 3800K, 4000K, 4500K, 5000K, Temperaturmodus 5600K, 6000K, 6500K, 7000K, 7500K, 8000K, 8500K, 9000K, 9500K, 10000K, Verbinden Sie am Telefon die WLAN-Adresse „Led_XXX“...
- Seite 13 Machine Translated by Google Werksreset NEIN / JA JA: Werkseinstellungen wiederherstellen Name MAGIE Die Info Ausführung V1.0 3.5.1 DMX-Adresseinstellungen (Dmx512) ÿ Suchen Sie das Menü „DMX-Modus“ und drücken Sie „ENTER“, um die DMX-Adresscode-Einstellung aufzurufen. ÿ Drücken Sie die Taste „UP/DOWN“, um die Parameter anzupassen. ÿ...
- Seite 14 Machine Translated by Google ÿ Drücken Sie die Taste „UP/DOWN“, um den Soundeffekt, die Empfindlichkeit der Klangsteuerung oder den Farbeffekt auszuwählen. Drücken Sie dann „ENTER“. um die Einstellungen zu speichern. 3.5.4 Statische Farbeinstellungen (statisch) ÿ Suchen Sie das Menü „Statisch“ und drücken Sie „ENTER“, um die statische Farbeinstellung aufzurufen. ÿ...
- Seite 15 Machine Translated by Google ÿ Eingebaut: Rot, Grün, Blau, Weiß. 4 Grundfarben mit Helligkeitseinstellung von 0 bis 255, frei wählbar Passen Sie die aktuelle Farbtemperatur an Ihre Bedürfnisse an. 3.5.7 Einstellungen für den Steuerungsmodus der mobilen APP (WIFI) ÿ Suchen Sie das Menü „WIFI“ und drücken Sie „ENTER“, um WLAN einzuschalten. ÿ...
- Seite 16 Machine Translated by Google Werkseinstellungen (Factory Set) 3.5.9 ÿ Suchen Sie das Menü „Werkseinstellungen“ und drücken Sie „ENTER“, um die Werkseinstellungen aufzurufen. ÿ Drücken Sie die Taste „UP/DOWN“, um die entsprechende Funktionseinstellung auszuwählen. ÿ Drücken Sie nach der Einstellung die Eingabetaste, um die Einstellungen zu speichern. Hinweis: Dies ist die werkseitige Standardeinstellung.
- Seite 17 Machine Translated by Google 4 Steuerkanäle 4.1 DMX-Kanaltabelle 4.1.1----2CH 2CH-Modus: Kanal DMX-Daten Steuerfunktion Detailbeschreibung Lineares Dimmen von 0~100 % 255 Gesamtdimmer KEINE FUNKTION 2800K 3000K 3200K 3500K 3800K 4000K 108 4500K 122 5000K 136 5600K 150 6000K 164 6500 K 178 7000K 192 7500K 206 8000K...
- Seite 18 Machine Translated by Google Lineares Dimmen von 0~100 % 255 Gesamtdimmer KEINE FUNKTION Blitz Von langsam bis schnell (1HZ-20HZ) Lineares Dimmen von 0~100 % 255 Roter Dimmer Lineares Dimmen von 0~100 % 255 Grüner Dimmer Lineares Dimmen von 0~100 % 255 Blauer Dimmer Weißer Dimmer Lineares Dimmen von 0~100 %...
- Seite 19 Machine Translated by Google … … …… … 255 Rot 8 Dimmer Lineares Dimmen von 0~100 % Grüner 8-Dimmer Lineares Dimmen von 0~100 % Blauer 8-Dimmer Lineares Dimmen von 0~100 % Weißer 8-Dimmer Lineares Dimmen von 0~100 % 4.1.6----64CH 64CH-Modus: Kanal DMX-Daten Steuerfunktion...
- Seite 20 Machine Translated by Google 5 Wartung 5.1 Produktwartung Um die Lebensdauer des Produkts zu verlängern, ist es sehr wichtig, Wartungsarbeiten durchzuführen. Die Umgebung ist draußen haschig, oder wenn das Produkt längere Zeit nicht benutzt wird, können Feuchtigkeit, Rauch oder eine besonders schmutzige Umgebung zu größeren Schäden führen Ansammlung von Schmutz auf der LED-Linsenabdeckung, den Lüfteröffnungen und dem Gehäuse.
