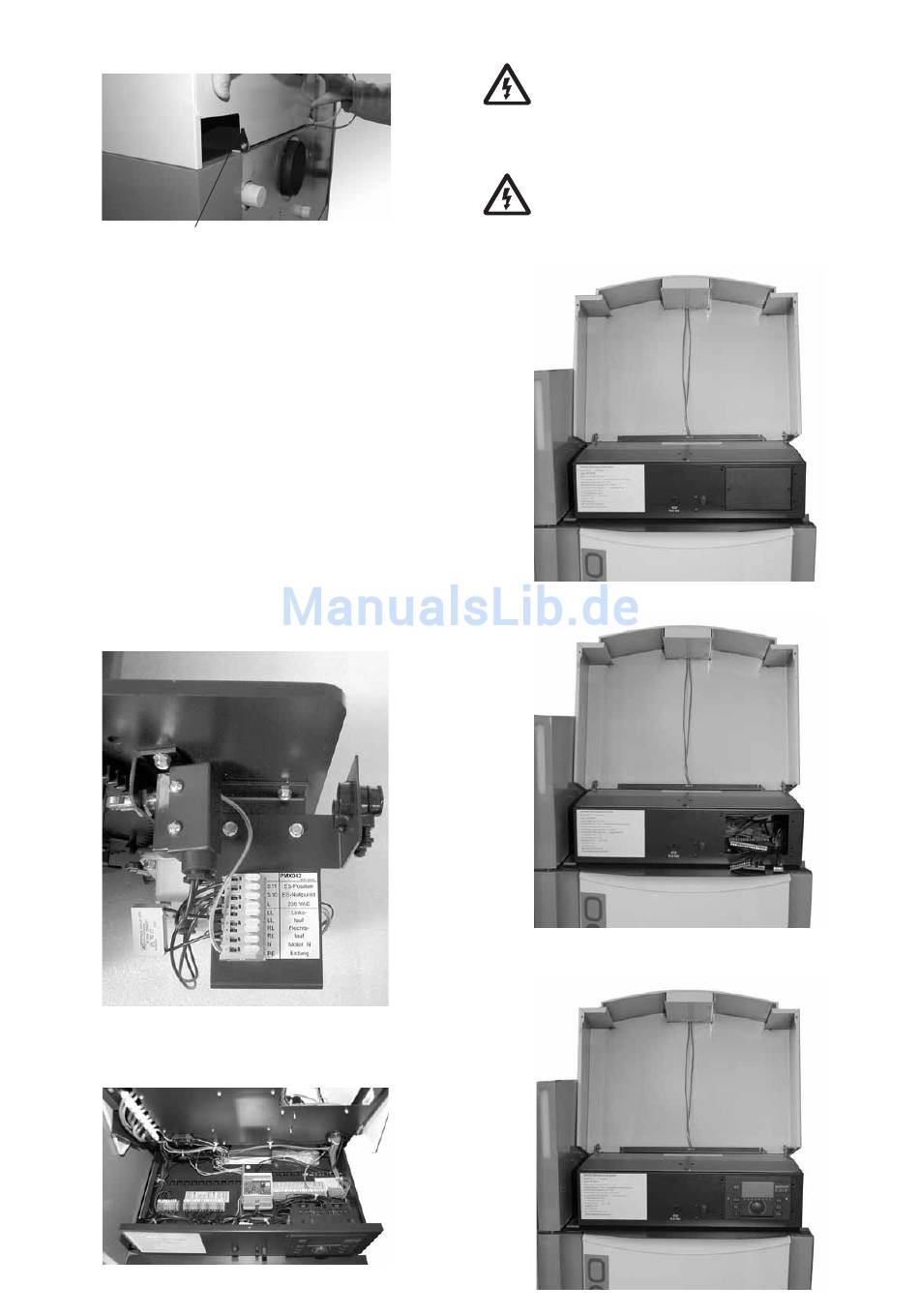

Hinteren Verkleidungsdeckel hinten in die Befestigung
stecken.
Verkleidungsdeckel hinten in
die Nut der Scharniere stecken
5.2
Anschlüsse automatische Umschaltung
Es müssen zwei getrennte Verbindungskabel zwischen
automatischer Umschalteinheit und Pelletskessel verlegt
werden:
•
Kabel für Endschalter (Kleinspannung):
3 x 0,5 mm2 (ohne Erdung), wir empfehlen bei
einer Leitungslänge >50 m ein abgeschirmtes
Kabel zu verwenden.
•
Kabel für Motor Umschalteinheit
(Niederspannung): 4 x 1,5 mm2
Anschlussplan siehe Kap. 5.7
Anschlussklemmen in der automatischen Umschalteinheit
Anschlussklemmen im Schaltfeld des KP 100
5.3
Anschluss rapidomatic
Vor dem Öffnen des Schaltfeldes bzw. für Ser-
vice-, oder Reparatur-Zwecke ist der Geräte-
Netzstecker zu trennen. Verkleidungsdeckel
hinten anheben, aushängen und nach hinten zie-
hen (siehe Kap. 5)
Achtung! 230 V
Stellen Sie sicher, daß alle elektrischen Teile
spannungsfrei sind.
Beachten Sie die geltenden VDE-Vorschriften.
Verkleidungsdeckel aufklappen.
Blindabdeckung entfernen.
Vorverdrahtete Stecker an rapidomatic montieren und
rapidomatic in das Schaltfeld einbauen.
19
