2. Patchen
In diesem Kapitel stellen wir vor, wie man Dimmerkanäle und Geräte patcht und einrichtet.
2.1. Weisen Sie Geräteadressen zu
Zunächst müssen Sie Geräte patchen, um dem Controller mitzuteilen, welche Art von Geräten Sie steuern möchten.
Der Controller bietet beim Patchen automatisch eine kostenlose DMX-Adresse an. Sie können zuerst alle Ihre Geräte patchen und
Überprüfen Sie ihre Patch-Adressen, bevor Sie sie den Geräten zuweisen.
Sie können den Geräten auch zuerst die gewünschten DMX-Adressen zuweisen und dann beim Patchen die richtigen Adressen einstellen.
2.2. Patch-Geräte
Um die intelligenten Geräte oder Dimmerkanäle zu steuern, sollten Sie sie zunächst auf die Gerätetasten legen.
DESIGNER 1024 verfügt über 20 Fixture-Seiten, jede Seite verfügt über 20 Fixture-Tasten zum Patchen von Fixtures. Es gibt also maximale
400 Geräte können gepatcht werden.
2.2.1. Patch-Dimmer
Jede Gerätetaste kann einzelne oder mehrere Dimmerkanäle steuern.
ÿ Drücken Sie Patch;
ÿ Drücken Sie [Patch New Fixture];
ÿ Drücken Sie [Patch Dimmer]. Das Patch-Fenster auf der linken Seite zeigt die gepatchten Fixtures;
ÿ Drücken Sie [A] bei der Option „DMX-Adresse starten" , um andere Ausgänge (A und B) herauszufinden. Geben Sie zum Einrichten den Wert „xxx" ein
die anfängliche DMX-Adresse auf dem Rohling; Sie können den Wert auch mit den Zifferntasten oder dem Rad D einstellen.
ÿ Drücken Sie Rad D, um den Cursor auf die Option „Einheitenstartnummer" umzustellen . Eingabewert „yyy" auf dem Rohling; (sehen
Foto 1 unten)
ÿ Drücken Sie Rad D, um den Cursor auf die Option „Menge" umzustellen . Geben Sie den Wert „zzz" auf dem Rohling ein. „zzz=1" bedeutet „zu".
Patchen Sie einen einzelnen Dimmerkanal auf die Einheitentaste Nr. yyy. und „zzz>1" bedeutet, jeweils eine Folge von Dimmern zu patchen
zu seinem eigenen Schlüssel. Der Dimmerbereich wird auf sequentielle DMX-Adressen gepatcht;
ÿ Drücken Sie [Bestätigen] , um das Patchen abzuschließen. Das „PATCH SETUP" wird erneuert;

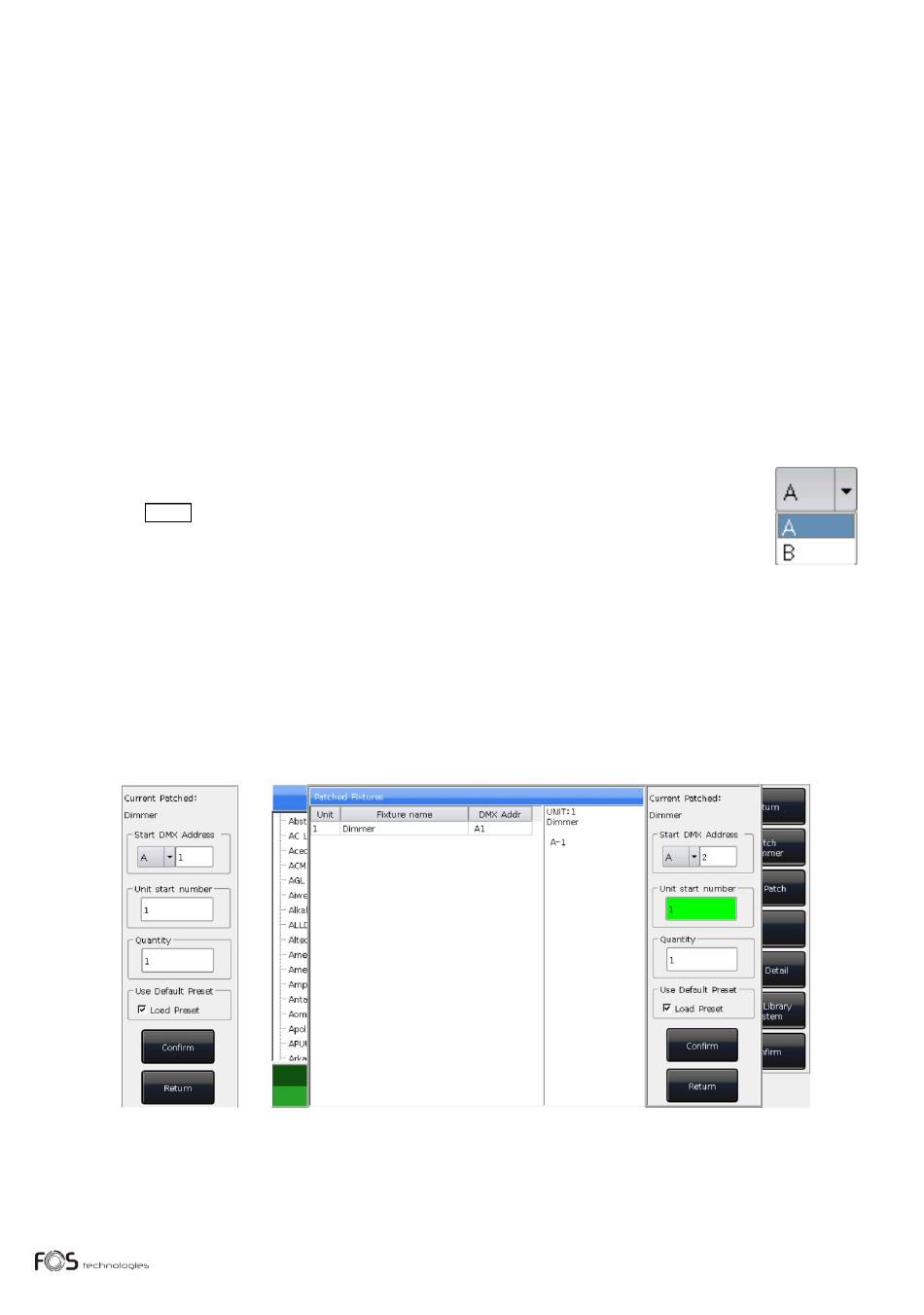

Foto 1
ÿ Sie können auch mehrere Dimmerkanäle auf dieselbe Gerätetaste legen. Beispielsweise können Sie dasselbe „yyy" festlegen.
Wert der Option „Einheitenstartnummer" beim Patch-Dimmer. Wenn in diesem Fall der Schlüssel, der gepatcht wurde,
Das Leerzeichen wird grün angezeigt. Die DMX-Adresse wird nach dem Patchen um eins erhöht. (siehe Foto 2 oben)
ÿ Drücken Sie [Exit] , um zu „LIVE SHOW" zurückzukehren .
Foto 2
