2. Für den Installateur

2.12 Montage Dekorblenden

Dekorblende auf Aschetür montieren:
a) Aschetürbombe abmontieren, dazu 4 Schrauben und Muttern innen lösen.
Hinweis: 4 Schrauben werden nicht mehr benötigt
b) Aschetürgriff abmontieren; dazu beide Schrauben innen lösen.
Hinweis: Die 4 U-Scheiben werden nachher nicht mehr benötigt.
c) Knebel für Feuerungsregler abziehen und Rändelschraube des Brennstoff-Sparschiebers abschrauben.
d) Dekorblende auf Aschetürbombe stecken und den Türgriff ohne U-Scheiben nur mit Schrauben an Aschetür-
bombe befestigen.
e) Aschetürbombe auf Aschetür stecken und Aschetürbombe innen auf Bolzen mit 4 Muttern festschrauben.
f) Knebel für Feuerungsregler aufstecken und Rändelschraube des Brennstoff-Sparschiebers aufschrauben.
1 .......... Knebel für Feuerungsregler
2 .......... Rändelschraube
3 .......... Aschetürgriff
4 .......... Dekorblende
5 .......... Aschetürbombe
6 .......... Aschetür
7 ........... Mitnehmer-Winkel (L-Winkel)
1
2
3
4 5

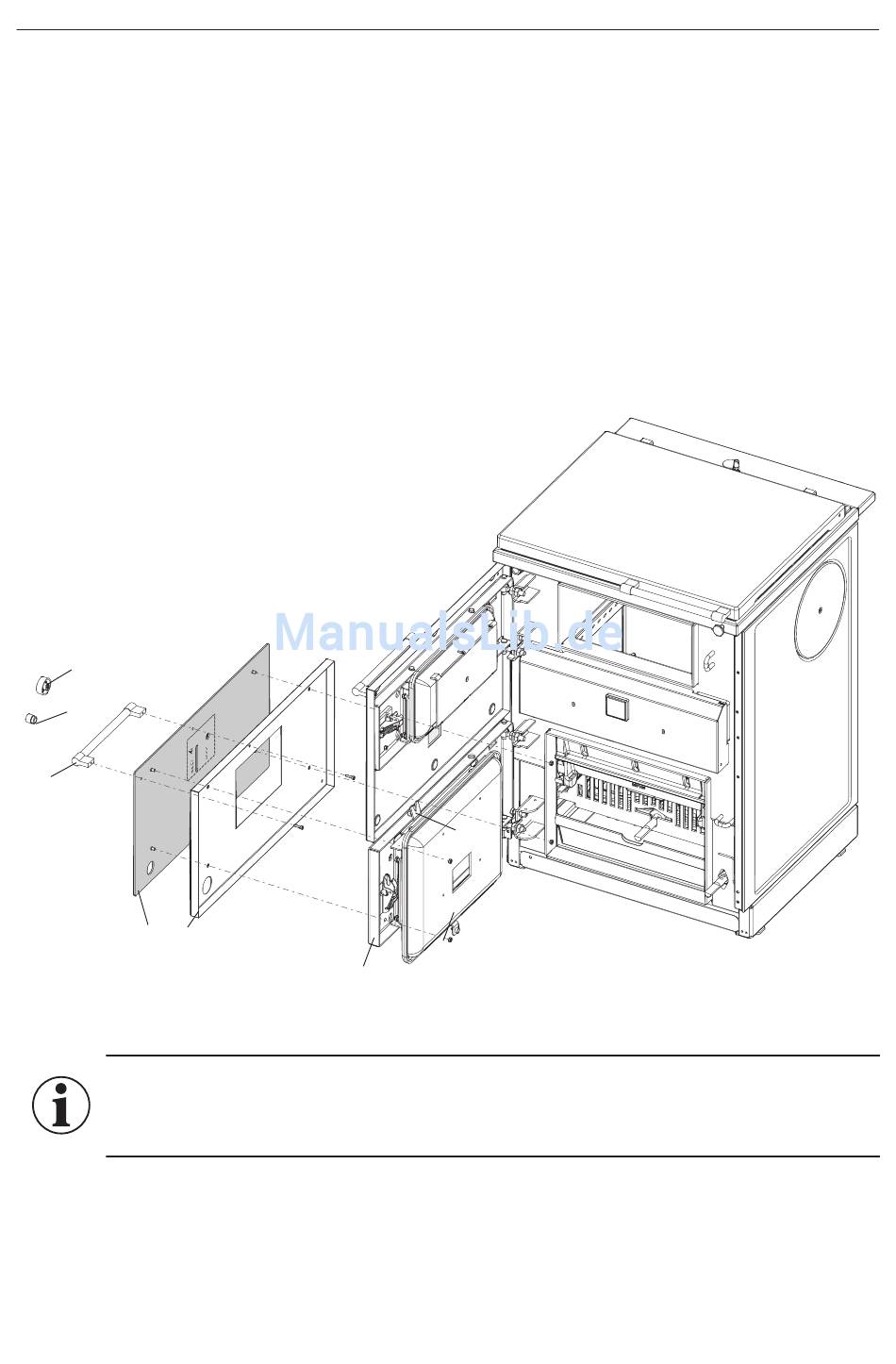

Fig. 40 Dekorblende auf Aschetür montieren
Information!
Mitnehmer-Winkel [7] darf nicht demontiert werden. Demontage führt zum Erlöschen der Garantieleis-
tung. Winkel verhindert, dass die Aschentüre offen bleibt und es dadurch zu Temperatur-Überbean-
spruchung kommt!
