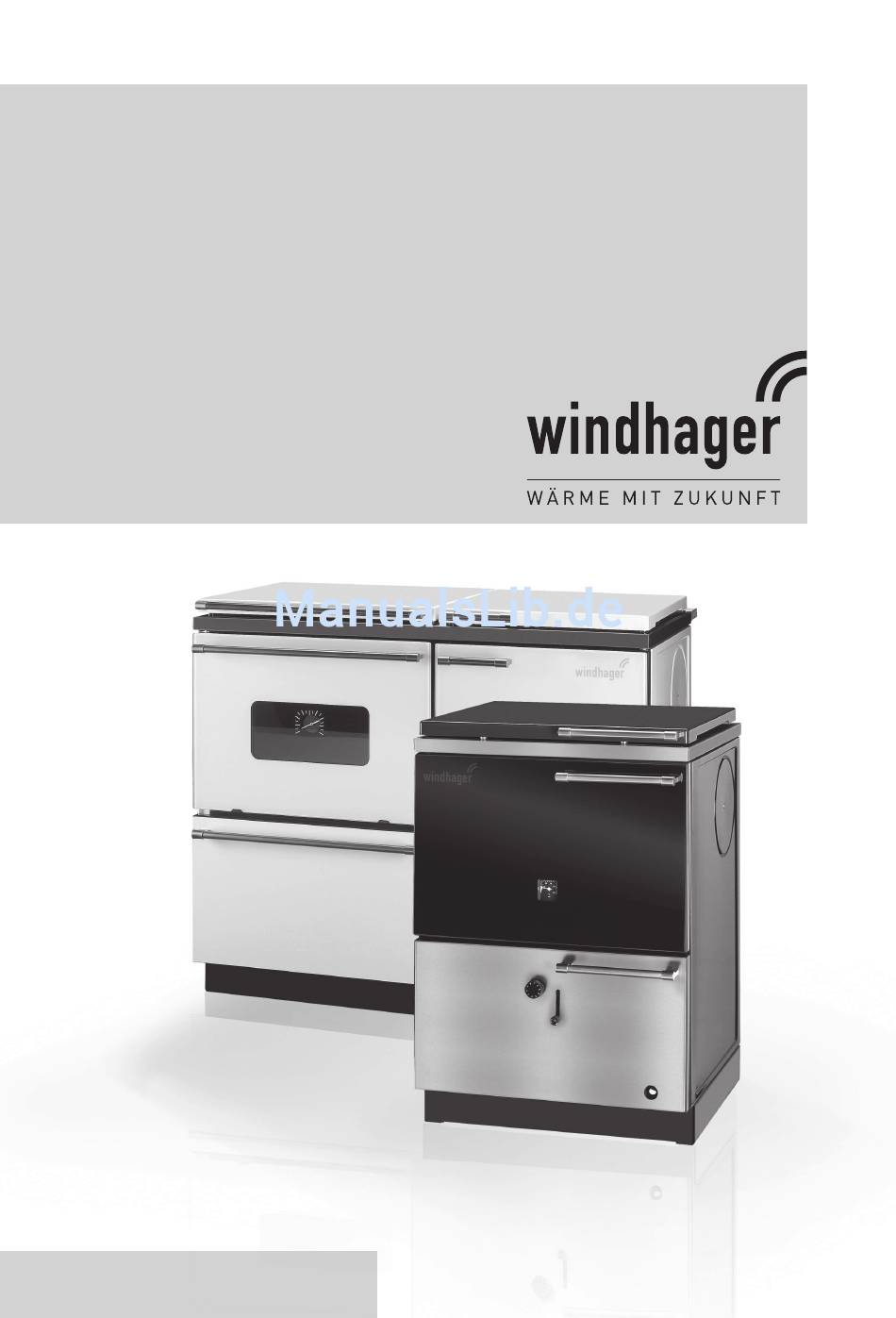

- Seite 1 Montageanleitung VestoWIN VestoWIN Klassik/VestoWIN Premium Zentralheizungs-Kochherd Leistungsbereich: 16,9 – 21,5 kW Geeignete Brennstoffe: 1/3 m-Scheitholz, naturbelassenes Restholz, Holzbriketts. Holz 02/2013 024094/06...
-
Seite 2: Inhaltsverzeichnis
2.6.1 VestoWIN Klassik 170/220 ........ -
Seite 3: Wichtige Erst-Informationen Für Den Fachmann
Wichtige Erst-Informationen für den Fachmann Wichtige Erst-Informationen für den Fachmann 1.1 Sicherheit und Vorsichtsmaßnahmen Der Heizkessel samt Zubehör entspricht dem neuesten Stand der Technik sowie den einschlägigen Sicherheits- vorschriften und wird mit elektrischem Strom (230 VAC) betrieben. Unsachgemäße Montage oder unsachgemäße Reparatur können Lebensgefahr durch elektrischen Schlag verursachen. -
Seite 4: Für Den Installateur

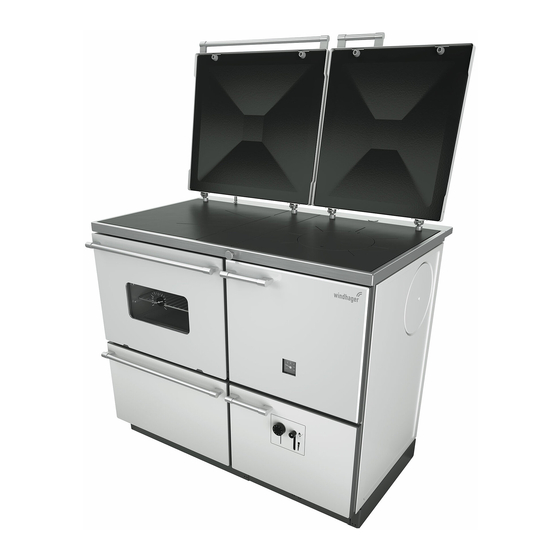

Für den Installateur Für den Installateur 2.1 Übersicht der Modellvarianten Stahl-Herdplatte und Stahl-Herdplatte mit Isolierdeckel Cerankochfeld mit Isoierdeckel Rauchrohranschluss oben, keine Isolierdeckel möglich VestoWIN 170 VestoWIN 220 VestoWIN 170 VestoWIN 220 VestoWIN 170 VestoWIN 220 Stahl-Herdplatte und Stahl-Herdplatte mit Isolierdeckel Cerankochfeld mit Isoierdeckel Rauchrohranschluss oben VestoWIN Premium 200... -
Seite 5: Lieferumfang, Verpackung
Für den Installateur 2.2 Lieferumfang, Verpackung 2.2.1 VestoWIN Heizkessel im stabilen Transportverschlag. Dekorblenden im Karton beiliegend. Im Kessel beigelegt: Aschenlade, Stochereisen, Rußkratze, Reinigungsbürste, Bedienungsgriff, Kurbeln für Rosthebevorrichtung und zum Rütteln des Rostes, Abgasstutzen, Mauerbuchse, Abgasrohr 150 mm lang; 4 Winkelanschlussverschraubungen 1¼“, 2 Stopfen 1¼“ und 2 Reduktionsnippel 1¼“ - 1“ mit Klingeritdichtungen, 1 Entlüftungsbogen 3/8“... -
Seite 6: Aufstellung
Dunstabzüge, Ventilatoren und andere Feuerstellen können die Verbrennung negativ beeinflussen. Sehen Sie notfalls eine Zuluftöffnung vor. Der Verbrennungsluftbedarf beträgt für VestoWIN Klassik und Premium ca. 50 bzw. 55 m /h. Es muss mindes- tens ein 0,8 facher Luftwechsel pro Stunde durch eine dauerhafte und sichere Belüftung des Raumes gewähr- leistet sein. -
Seite 7: Maßskizzen
Für den Installateur 2.4 Maßskizzen 2.4.1 VestoWIN Klassik 170 Alle Maße in mm. Fig. 6 Ansicht von vorne Fig. 7 Ansicht von links KV/BV Kessel- / Boilervorlauf (5/4“-Verschraubung) KR/BR Kessel- / Boilerrücklauf (5/4“-Verschraubung) Sicherheitsbatterie (1/2“-Rohr) Abgasanschluss oben kein Isolierdeckel möglich Fig. -
Seite 8: Vestowin Klassik 220
Für den Installateur 2.4.2 VestoWIN Klassik 220 Alle Maße in mm. Fig. 10 Ansicht von links Fig. 9 Ansicht von vorne KV/BV Kessel- / Boilervorlauf (5/4“-Verschraubung) KR/BR Kessel- / Boilerrücklauf (5/4“-Verschraubung) Sicherheitsbatterie (1/2“-Rohr) Abgasanschluss oben kein Isolierdeckel möglich Fig. 11 Abgasanschluss oben – Ansicht von oben... -
Seite 9: Vestowin Premium 200/202
Für den Installateur 2.4.3 VestoWIN Premium 200/202 Alle Maße in mm. KV/BV Kessel- / Boilervorlauf (5/4“-Verschraubung) KR/BR Kessel- / Boilerrücklauf (5/4“-Verschraubung) Sicherheitsbatterie (1/2“-Rohr) Fig. 12 Ansicht von vorne Fig. 13 Ansicht von links Abgasanschluss oben schmaler Isolierdeckel bei Abgasabschluss Fig. 14 Abgasanschluss oben – Ansicht von oben... -
Seite 10: Armaturenschrank Vesto 200 Und Zwischenblende
Für den Installateur 2.4.4 Armaturenschrank Vesto 200 und Zwischenblende Armaturenschrank Vesto 200 Zwischenblende VESTO 020 Alle Maße in mm. KV/HV Kessel- / Heizungsvorlauf (1“-Rohr) KR/HR Kessel- / Heizungsrücklauf (1“-Rohr) Fig. 15 Ansicht von vorne Fig. 16 Ansicht von links Fig. 17 Ansicht von vorne... -
Seite 11: System/Anlage
Für den Installateur 2.5 System/Anlage 2.5.1 Einsatzbereich für Objektwärmebedarf nach EN 12831. Die Heizkessel sind als Wärmeerzeuger für Warmwasserheizungsanlagen mit zulässigen Vorlauftemperaturen bis 90 °C geeignet und zugelassen. Für den Betrieb sind Pumpen (Heizung und Boiler) erforderlich. Achtung! Das Gerät ist für einen Betrieb in Schwerkraft ist nicht freigegeben und ist mit einem Verlust der Garantieleistungen verbunden. -
Seite 12: Heizungswasser
Für den Installateur 2.5.4 Heizungswasser a) Die chemische Zusammensetzung des Heizungswassers muss der ÖNORM H 5195 Teil 1 bzw. VDI 2035 T1 entsprechen. Laut ÖNORM M 5195 Teil 1 ist eine Überprüfung des Zustandes des Heizungswassers von einem Heizungsfachmann alle 2 Jahre erforderlich, um Korrosionsschäden und Ablagerungen in der Heizungsanlage zu vermeiden. -
Seite 13: Montage Abgasrohrstutzen
Der Kaminanschluss beim Etagenkessel VestoWIN Klassik ist hinten oder seitlich links/rechts möglich. Der Abgasrohrstutzen (inkl. Befestigungsschrauben) liegt im Füllraum. Die seitlichen Anschlüsse sind verschlos- sen. Der VestoWIN Klassik kann auch mit Abgasanschluss oben bestellt werden – eigene Kesseltype. Abgasstutzen montieren bzw. Wechsel auf seitlichen Anschluss: a) Die Blindscheibe [5] abschrauben –... -
Seite 14: Vestowin Premium 200/202
Für den Installateur 2.6.2 VestoWIN Premium 200/202 Der Kaminanschluss beim Zentralheizungskochherd VestoWIN Premium ist hinten oder seitlich entweder rechts oder links. Der Abgasrohrstutzen (inkl. Befestigungsschrauben) liegt im Füllraum Der seitliche Anschluss ist verschlossen. Der VestoWIN Premium kann auch mit Abgasanschluss oben bestellt werden – eigene Kesseltype. Abgasstutzen montieren bzw. -
Seite 15: Montage Abgasrohr
Für den Installateur 2.7 Montage Abgasrohr a) Abgasrohr zum Kamin ansteigend (ideal sind 45°) installieren. Maximale Abgasrohrlänge zum Kamin 3 m. Information! Ein leicht steigender (bis 30°) bzw. waagrechter Teil dieser Abgasstrecke darf max. 1 m lang sein. b) 90°-Bögen vermeiden, besser sind 45°-Bögen c) Das Abgasrohr und die Mauerbuchse dürfen den Kaminquerschnitt nicht verengen. -
Seite 16: Anschluss An Das Heizungssystem
Für den Installateur 2.8 Anschluss an das Heizungssystem Montagefreundlich mit 2x Vorlauf und 2x Rücklauf 1 ¼“. Damit kann die Verschraubung bei wandbündiger Mon- tage direkt hinter dem Kessel gesetzt werden. Der Kessel ist mittels Rohrverschraubung jederzeit leicht vom Rohrleitungssystem zu trennen (z.B. zum Verputzen nach der Montage). Wir liefern Ihnen im Kessel mit: 4 Win- kelanschlussverschraubungen 1¼“, 2 Stopfen 1¼“... -
Seite 17: Entlüftung
Für den Installateur Boileranschluss (1¼“-Rohr): Es entfällt der Reduktionsnippel (Nr. 241). Fig. 31 Anschlüsse nach einer Seite und thermische Ablaufsicherung Fig. 32 Anschlüsse beidseitig und thermische Ablaufsicherung HV ..Heizungsvorlauf BR..Boilerrücklauf HR ..Heizungsrücklauf TAS ..thermische Ablaufsicherung BV ..Boilervorlauf E .. -
Seite 18: Montage Cerankochfeld, Isolierdeckel Und Bodenschutztasse
Bodenschutztasse a) Cerankochfeld am Verschlag nehmen und flach auf den Boden legen. b) Befestigungsset (1x VestoWIN Klassik, 2x VestoWIN Premium) aus Aschelade entnehmen – Fig 34. c) Lagerhalter auf Kesselkonsolen (Klassik + Premium) sowie Konsolen Backrohrteil (nur Premium) lt. Skizze mit Senkschrauben montieren –... - Seite 19 Für den Installateur f) Isolierdeckel(n) aus Verpackung nehmen und Scharnier in Lager-Isolierdeckel auf dem Cerankochfeld stecken – Fig. 38. g) Aschetür öffnen, Bodenschutztasse unten einschieben – Fig. 38. 1 ... Isolierdeckel 2 ... Bodenschutztasse Fig. 38 Isolierdeckel(n) und Bodenschutztasse montieren...
-
Seite 20: Montage Stahl-Herdplatte, Isolierdeckel Und Bodenschutztasse
Für den Installateur 2.11 Montage Stahl-Herdplatte, Isolierdeckel und Bodenschutztasse a) Stahl-Herdplatte(n) aus Verpackung nehmen, Oberseite mit weichem Tuch oder Papier entölen und auf Kessel legen – Fig 39. b) Isolierdeckel(n) aus Verpackung nehmen und Scharnier in Lager-Isolierdeckel auf der Stahl-Herdplatte stecken –... -
Seite 21: Montage Dekorblenden
Für den Installateur 2.12 Montage Dekorblenden Dekorblende auf Aschetür montieren: a) Aschetürbombe abmontieren, dazu 4 Schrauben und Muttern innen lösen. Hinweis: 4 Schrauben werden nicht mehr benötigt b) Aschetürgriff abmontieren; dazu beide Schrauben innen lösen. Hinweis: Die 4 U-Scheiben werden nachher nicht mehr benötigt. c) Knebel für Feuerungsregler abziehen und Rändelschraube des Brennstoff-Sparschiebers abschrauben. - Seite 22 Für den Installateur Dekorblende auf Holzlade montieren (nur VestoWIN Premium): a) Holzladegriff abmontieren; dazu beide Schrauben innen lösen. Hinweis: Die 4 U-Scheiben werden nachher nicht mehr benötigt. b) 2 Schrauben und Muttern bei Holzladenbombe innen lösen Hinweis: Die 2 Schrauben werden nachher nicht mehr benötigt. c) Dekorblende auf Holzladebombe stecken, den Türgriff ohne U-Scheiben nur mit Schrauben an der Holzlade- bombe befestigen und unten die 2 Bolzen mit je einer Mutter fixieren.
-
Seite 23: Für Den Elektriker
Für den Elektriker Für den Elektriker 3.1 Elektrische Anschlüsse Der Heizkessel samt Zubehör ist nur zur Aufstellung in trockenen Räumen geeignet (Schutzart IP 10). Die Elektroinstallation darf nur von einem Fachmann ausgeführt werden. Die Vorschriften und Bestimmungen des ÖVE, VDE, SEV sowie der örtlichen EVU´s sind zu beachten. Minimalthermostat eingebaut! Hinter dem Fernthermometer des VestoWIN ist serienmäßig ein Minimalthermostat eingebaut. - Seite 24 Für den Elektriker Anschlussplan VestoWIN mit Armaturenschrank Vesto 200 092571/00 F0 ..Netzsicherung (bauseits), 13A, Type B,C SX ..Heizungspumpenschalter (bauseits) S0 ..Allpoliger Ausschalter bauseits, (ÖVE-geprüft, mind. 3 mm Kontaktöffnungsweite) S1 ..Pumpenschalter grün 0/1 (Holzbetrieb / Elektrobetrieb) 0 = Holzbetrieb Heizungspumpe über Minimalthermostat 1 = Elektrobetrieb Heizungspumpe Dauerlauf B1 ..
-
Seite 25: Für Den Servicetechniker
Für den Servicetechniker Für den Servicetechniker 4.1 Service und Reparaturarbeiten Service und Reparatur dürfen nur von Fachpersonal mit ausreichender Qualifikation vorgenommen werden. 4.2 Kontrolle und Wartung thermische Ablaufsicherung (Informieren Sie bitte Ihre Kunden) Achtung! Die thermische Ablaufsicherung muss einmal im Jahr durch einen Fachmann auf Funktion kont- rolliert werden und die Sicherheitsbatterie auf Verkalkungszustand überprüft werden. -
Seite 26: Technische Daten Für Berechnung Der Abgasanlage Nach En 13384-1
Für den Servicetechniker 4.4 Technische Daten für Berechnung der Abgasanlage nach EN 13384-1 VestoWIN VestoWIN VestoWIN Formel- Etagenkessel VestoWIN Einheit zeichen Klassik 170 Klassik 220 Premium 200/202 Werte im Praxisbetrieb Nennwärmeleistung 16,9 21,5 19,9 Nennwärmebelastung 20,1 25,8 24,8 (Feuerungswärmeleistung) Volumenkonzentration an max. CO σ... -
Seite 27: Garantie Und Gewährleistungsbedingungen
Brennstoff minderer, bzw. nicht empfohlener Qualität zurückzuführen sind, fallen nicht unter Garantie und Gewährleistung. Ebenso entfällt der Garantieanspruch wenn andere Gerätekomponenten, als die von Windhager dafür angebotenen, eingesetzt werden. Die speziellen Garantiebedingungen für Ihren Gerätetyp entnehmen Sie bitte dem Blatt „Garantiebedingungen“, der Ihrem Heizkessel beigelegt wurde.
