1. INSTALLATION

1.1 STROMVERSORGUNG

Für den Fernschreibdecoder benötigen Sie ein Netzgerät mit 12 – 14 Volt Gleichspannung (stabilisiert) mit

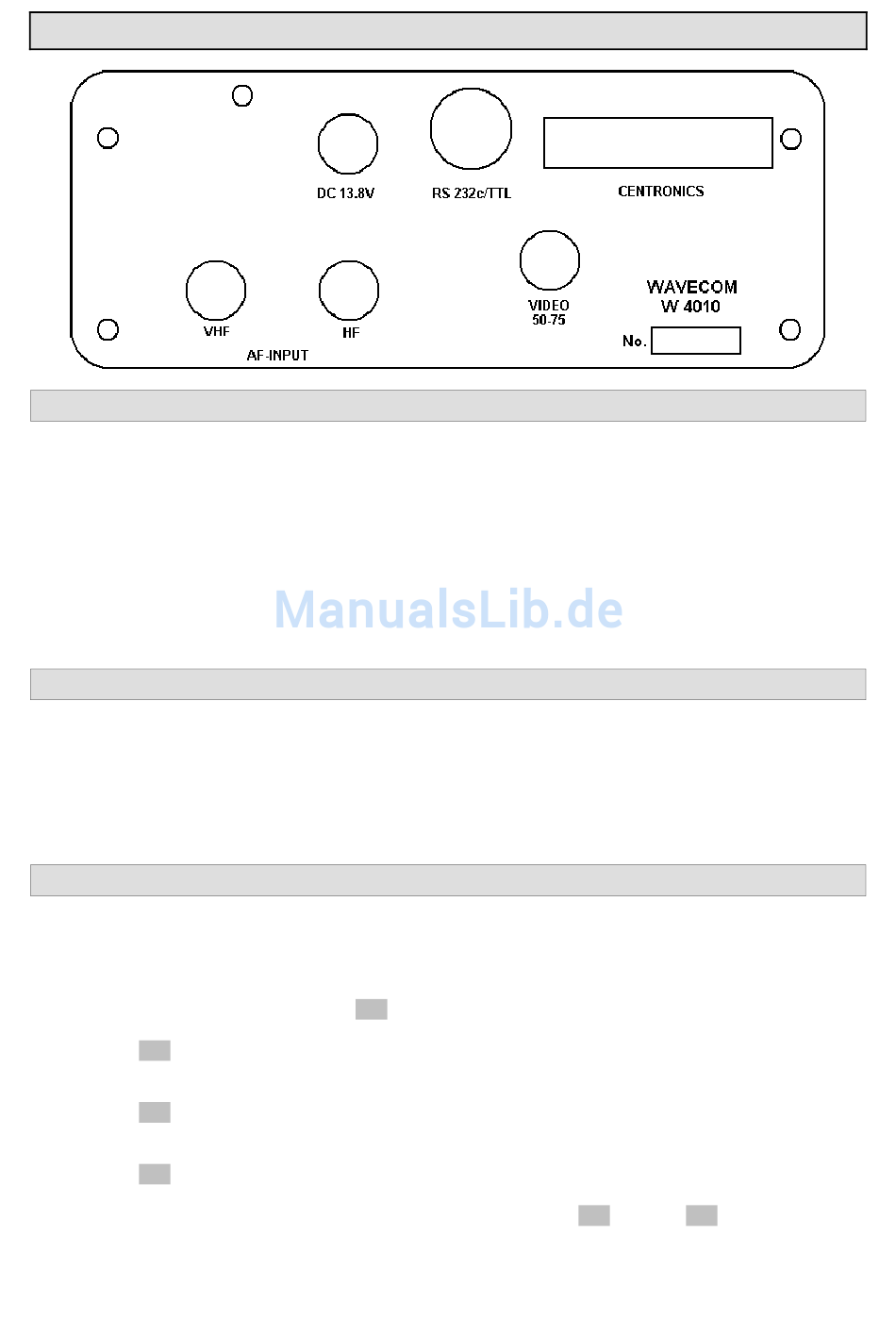

mindestens 1 A Strom. Auf der Rückseite befindet sich die Kleinspannungsbuchse (2,1 mm), der INNERE PIN
ist der PLUSPOL. Verbinden Sie nun das beigelegte Kabel mit Ihrem Netzteil und der Kleinspannungsbuchse.
Beachten Sie, dass ROT PLUS (+) und BLAU MINUS (–) ist.
Der Strombedarf des Decoders ist aufgrund der Verwendung moderner CMOS-Technik mit rund 0,6 A gering.
Für den Decoder wird ein elektronisch stabilisiertes Netzgerät benötigt. Die Angaben verschiedener Netz-
gerätehersteller bewegen sich oft an der Leistungsgrenze. Bei Volllast kann sich dann das Netzgerät erhe-
blich erhitzen; ein leicht überdimensioniertes Netzteil ist deshalb zu empfehlen (ca. 2 A – 3 A Stromabgabe).
Der Fernschreibdecoder besitzt intern eine Sicherung; im Falle einer Verpolung brennt diese durch.
1.2 EMPFÄNGER
Der eingebaute Demodulator benötigt von Ihrem Empfänger eine Niederfrequenzspannung von ca. 0,1 Volt
bis maximal 5 Vss. Bei vielen Kurzwellenempfängern ist ein Line-Ausgang oder ein Tonbandausgang mit ei-
nem festen Pegel vorhanden. Benutzen Sie dieses von der Lautstärke unabhängige Signal. Der hohe Rege-
lumfang des des Decoders ermöglicht den Anschluss an die meisten Empfänger. Verwenden Sie das beige-
legte, abgeschirmte Kabel mit den Cinch-Steckern; für den Anschluss an eine Klingenbuchse kann ein
Übergangsstecker benutzt werden.
1.3 VIDEO Schnittstelle
Verwenden Sie das beigelegte CINCH-CINCH-Kabel und verbinden Sie den Videoausgang mit dem 75-Ohm-
Eingang des Videomonitors.
Einstellung der Videoparameter
Wählen Sie das Modul A an. Mit der Taste [F1] wird die Installation der Videoparameter aufgerufen.
Mit der Taste [F1] wird der Video-Mode eingestellt:
Video 40 Zeichen × 18 Zeilen oder 80 Zeichen × 24 Zeilen (der Mode wird nicht sofort initialisiert).
Mit der Taste [F2] wird der Cursor-Mode eingestellt:
Cursor nicht sichtbar, Cursor ohne zu blinken, Cursor blinkt langsam, Cursor blinkt schnell.
Mit der Taste [F3] wird die Video-Synch-Frequenz eingestellt:
Synch 50 Hz oder 60 Hz (Vorsicht: falsch eingestellter Mode führt zur Unleserlichkeit der Bildinformation,
Umschalten der Synch-Frequenz: Gerät ausschalten, Gerät einschalten, [F1] drücken, [F3] drücken).
- Seite 2 -
