4. Elektrischer Anschluss / Funktionsbeschreibung
Die elektrische Installation ist aus Sicherheitsgründen grundsätzlich von einer autorisierten
Elektrofachkraft durchzuführen.
Ein Öffnen der Steuerung ist nur bei allpolig abgeschalteter Versorgung zulässig. Zur allpoligen
Abschaltung ist ein Netztrennschalter oder die Verwendung eines CEE-Steckers vorzusehen. Der
Netztrennschalter oder der Netzstecker muss leicht zugänglich sein.
Die unter dem Abschnitt Sicherheitshinweise aufgeführten Punkte sind zu beachten.
Die Parallelführung von Signal- und Energieleitungen sollte weitestgehend vermieden werden.
Alle Leitungen sollten entsprechend der Leistungsaufnahme bemessen sein.
Zum einfacheren Anschließen der einzelnen Adern sind die Klemmen 5 bis 24 steckbar ausgelegt.
Die eingesetzten Stufennippel dürfen nur soweit geöffnet werden, dass nach dem Einführen der Leitun-
gen, der Schutz vor Wasser und Fremdkörpern noch der IP 54 entspricht.
Beschädigte Stufennippel müssen sofort gegen unbeschädigte ausgetauscht werden.

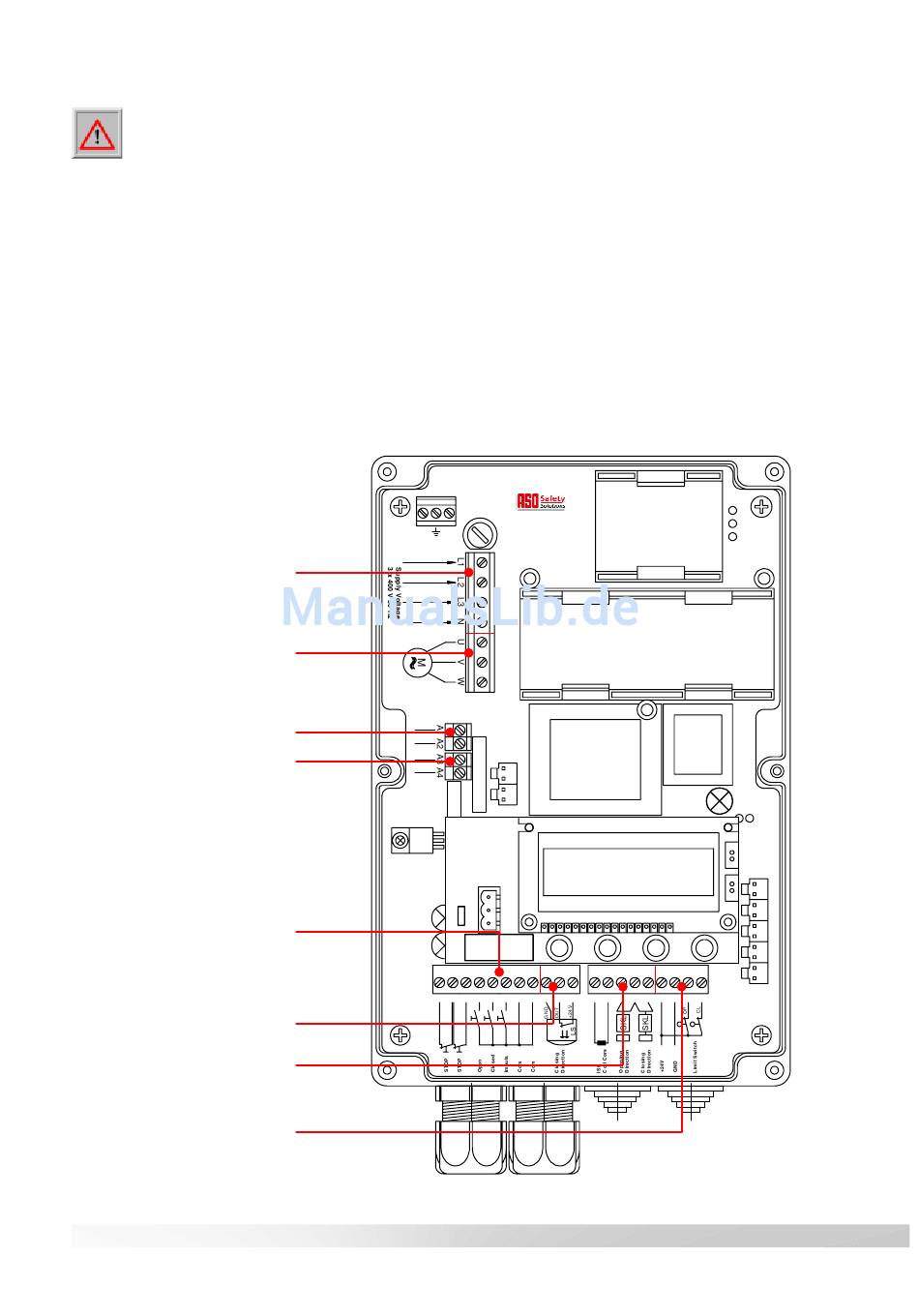

Übersicht Anschlussklemmen
Versorgungsspannung
Motoranschluss
Lichtanschluss
Bremse
Befehlsgeber
Lichtschranke
Sicherheitseinrichtung
Endschalter
F1 2AT
ATC 100
Light
Brake
Radio
Control
5 6 7 8
9
10
11
12
13
14
15
5
6
7
8
9 10 11 12 13 14 15
1
2
3
4
5
16
17
18
19
20
21
22
23
24
ISK
16 17 18 19 20 21 22
23 24
Ω
Ω
8,2k
8,2k
