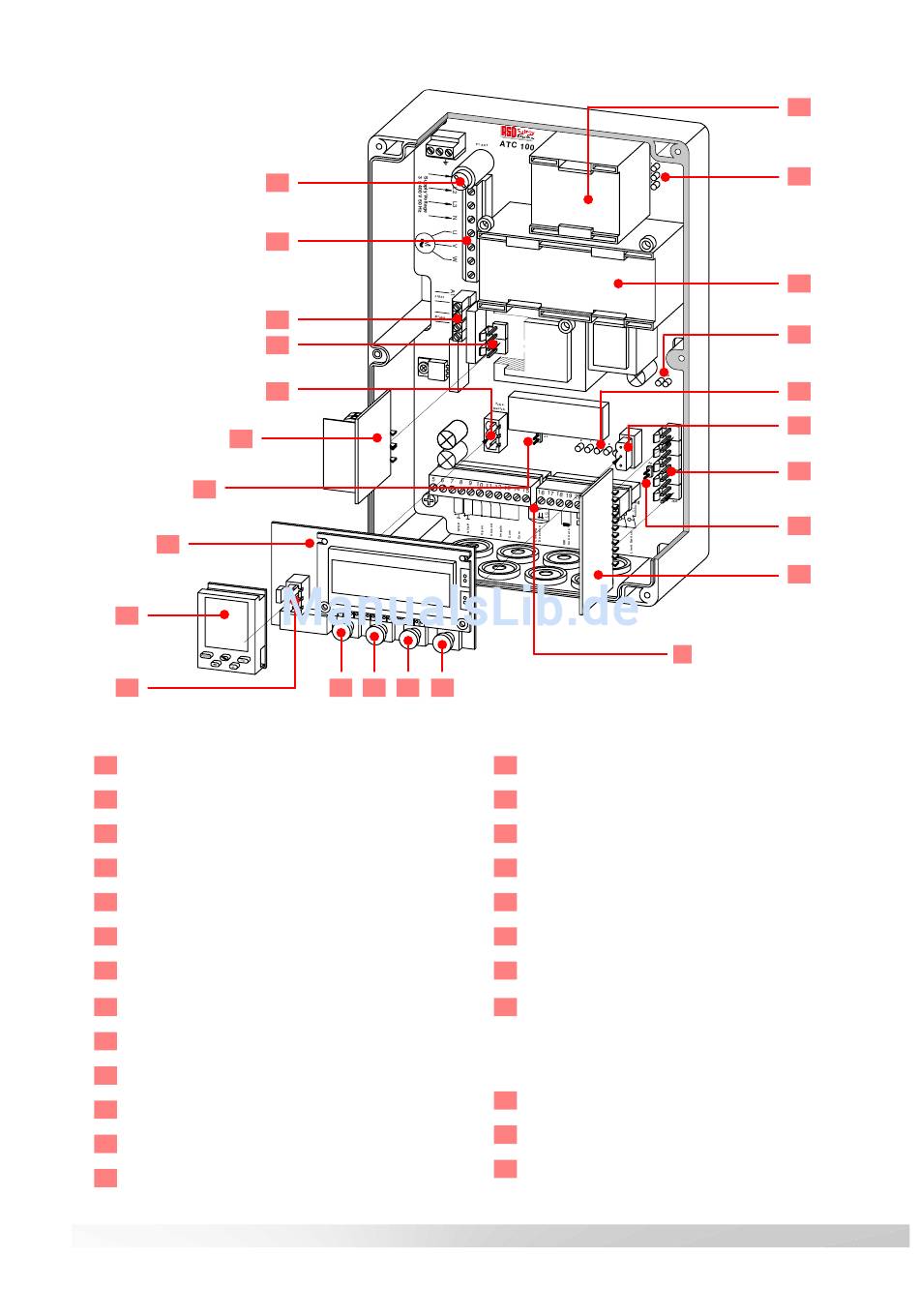

3. Systemkomponenten
22
12
7
23
20
1
Anschlussklemmen Netzspannung, Motor
2
Anschlussklemmen Licht und Bremse
3
Anschlussklemmen Eingänge
4
Sicherung 2AT/250V
5
Wendeschütz
6
Freigabeschütz
7
Bedienmodul
8
Taster Menüauswahl
9
Taster Funktion
10
Taster Zu (-)
11
Taster Auf (+)
12
Jumper J1
13
Jumper J2
4
1
2
18
19
8
9
10
11
14
Led Anzeigen Selbsttest
15
Led Anzeigen Sicherheitskontaktleisten
16
Led Anzeigen Schütze
17
Steckplatz Bedienmodul ATC 100
18
Steckplatz Funkempfänger
19
Steckplatz Zeitschaltuhr
20
Steckplatz Zeitschaltuhr "durchgeschleift"
21
Steckplatz Sicherheitsauswerter ISK 70-75
Optionale Module
22
Funkempfänger
23
Wochenzeitschaltuhr
24
Sicherheitsauswerter ISK 70-75
6
16
5
15
14
17
21
13
24
3
5
