Magnet - Membranpumpe
Baureihe R/RS 204.1
Betriebsanleitung

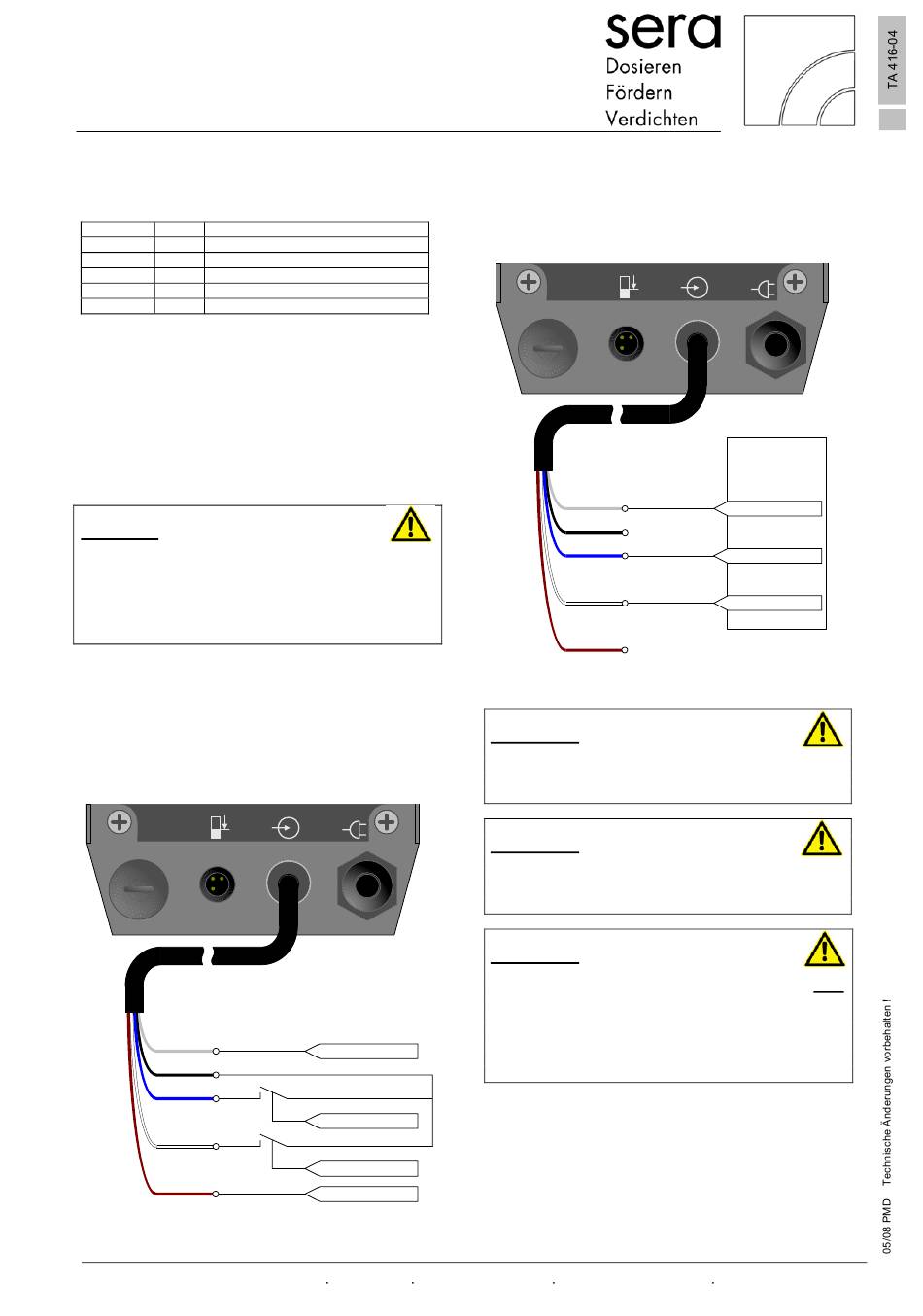

Die Belegung der einzelnen Adern des optional erhältlichen
5-poligen Steuerkabels (Art.-Nr. 90022887) zeigt Tabelle 10.
Aderfarbe Pin Funktion
braun 1 Analogeingang (+)
weiß 2 Impulseingang
blau 3 Extern Stop - Eingang
schwarz 4 Signal + / 5 V DC
grau 5 Masse
Tab. 10 (Aderbelegung des Steuerkabels)
Es gibt 4 Möglichkeiten der externen Ansteuerung (Auto-
Betrieb) der Dosierpumpe:
•
Impulsbetrieb
•
Impulsbetrieb mit Extern Stop
•
Analogbetrieb 4-20mA
•
Analogbetrieb 4-20mA mit Extern Stop
HINWEIS !
Bei gleichzeitiger Ansteuerung des Impuls- und Analog-
eingangs hat der Analogeingang Vorrang, d.h. das anlie-
gende Impulssignal wird nicht ausgewertet.
Sobald das Analogsignal < 4 mA ist, werden am Impuls-
eingang eingehende Impulse ausgewertet und ausgeführt.
Die Digitaleingänge (Impuls und Extern Stop) können sowohl
mit einem potentialfreien Kontaktsignal (vgl. Abb. 33), als auch
direkt per Steuerspannungs-Signal (z.B. 24 V DC) ge-
schaltet werden
Dies ermöglicht z.B. den direkten Anschluss einer speicher-
programmierbaren Steuerung an die Dosierpumpe (vgl. Abb.
34).
grau
schwarz
blau
weiß
braun
Abb. 33 (Anschlussbelegung Steuereingänge)
Seybert & Rahier GmbH + Co. Betriebs-KG sera-Straße 1 D-34376 Immenhausen Telefon +49 56 73 99 90 Fax +49 56 73 99 91 55
Abb. 34 zeigt beispielhaft die direkte Ansteuerung der Digital-
eingänge (Impuls und Extern Stop) per Steuerspannungs-
Signal (hier 24 V DC) einer speicherprogrammierbaren Steue-
rung.
Abb. 34 (Direkte Ansteuerung der Digitaleingänge per Steuer
ACHTUNG !
Die maximale Spannungsbelastbarkeit der Eingänge be-
trägt 30 V DC.
ACHTUNG !
Die maximale Strombelastbarkeit der Eingänge beträgt
50 mA.
ACHTUNG !
Der Anschlusspin Signal + (Aderfarbe: schwarz) ist nicht
kurzschlussfest! Bei einem Kurzschluss besteht die Ge-
fahr einer Beschädigung der Steuerelektronik!
Es ist deshalb unbedingt darauf zu achten, dass der An-
schluss Signal + nicht mit dem Anschluss Masse (Ader-
mA-Signal (-)
farbe: grau) verbunden wird!
Extern Stop
Impulseing. 1/1
mA-Signal (+)
grau
schwarz
blau
Extern Stop
weiß
Impuls
braun
spannungssignal einer speicherprogrammierbaren Steuerung)
29
speicher-
programmierbare
Steuerung (SPS)
0 V (Masse)
24 V DC
24 V DC
