Einbauen der WLAN-Karte

1. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine.
2. Verstauen Sie die Antennenkabel unterhalb des linken Bildschirmscharniers und verbinden Sie die Antennenkabel mit der WLAN-Karte.
3. Setzen Sie den WLAN-Kartenalter wieder auf die WLAN-Karte.
4. Ziehen Sie die Schraube (M2x3), mit der die WLAN-Karte an der Systemplatine befestigt wird, fest.
5. Bauen Sie folgende Komponenten ein:
a. Akku
b. Bodenabdeckung
6. Folgen Sie den Anweisungen unter
WWAN-Karte – optional

Entfernen der WWAN-Karte

1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a. Bodenabdeckung
b. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine.

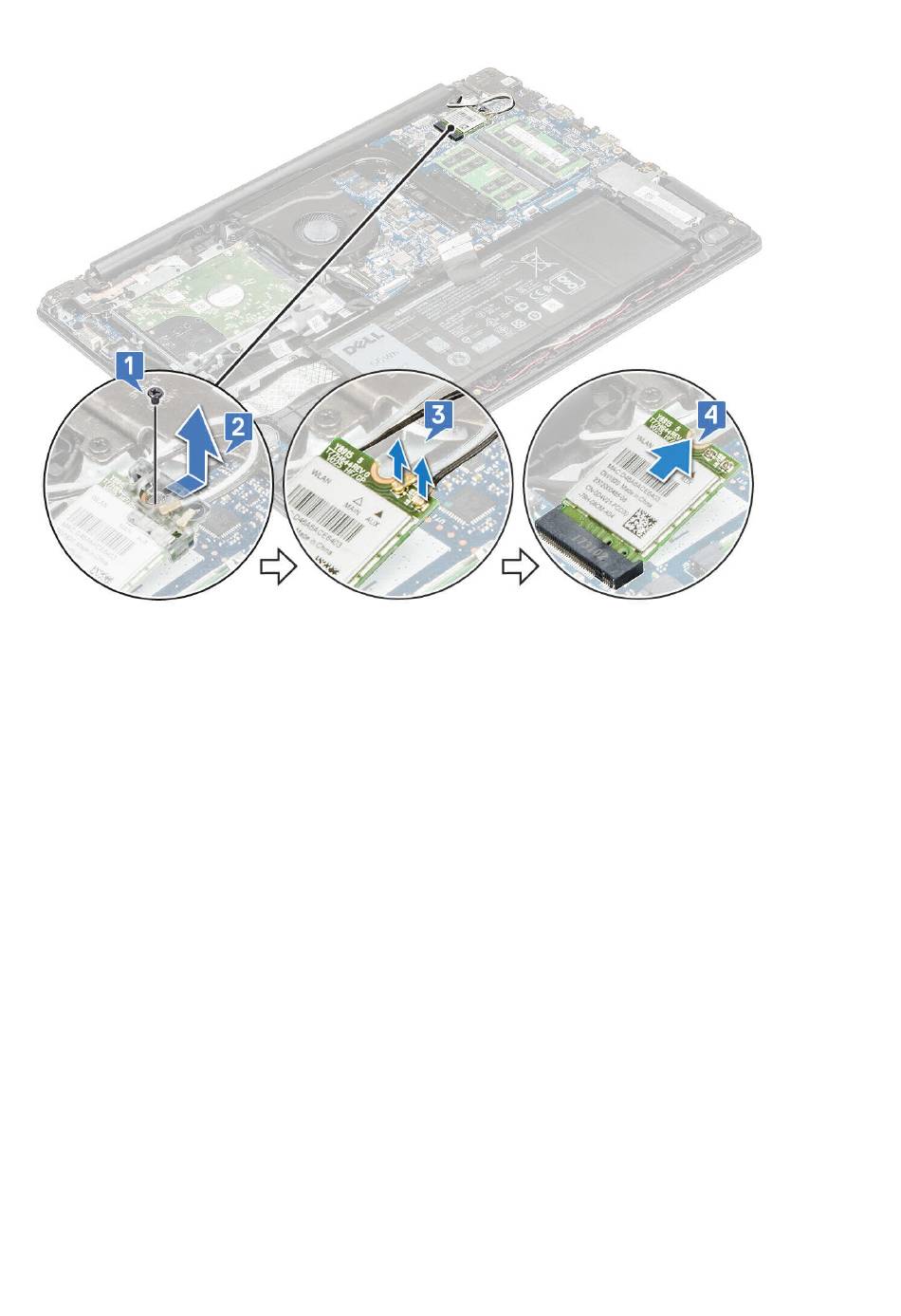

3. So entfernen Sie die WWAN-Karte:
a. Entfernen Sie die M2x3-Schraube, mit der die Metallhalterung der WWAN-Karte im System befestigt ist [1]. Heben Sie die
Metallhalterung dann an und entfernen Sie sie von der WWAN-Karte [2].
b. Trennen Sie die beiden Antennenkabel von der WWAN-Karte [3].
c. Ziehen Sie die WWAN-Karte aus dem Anschluss auf der Systemplatine [4].
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
