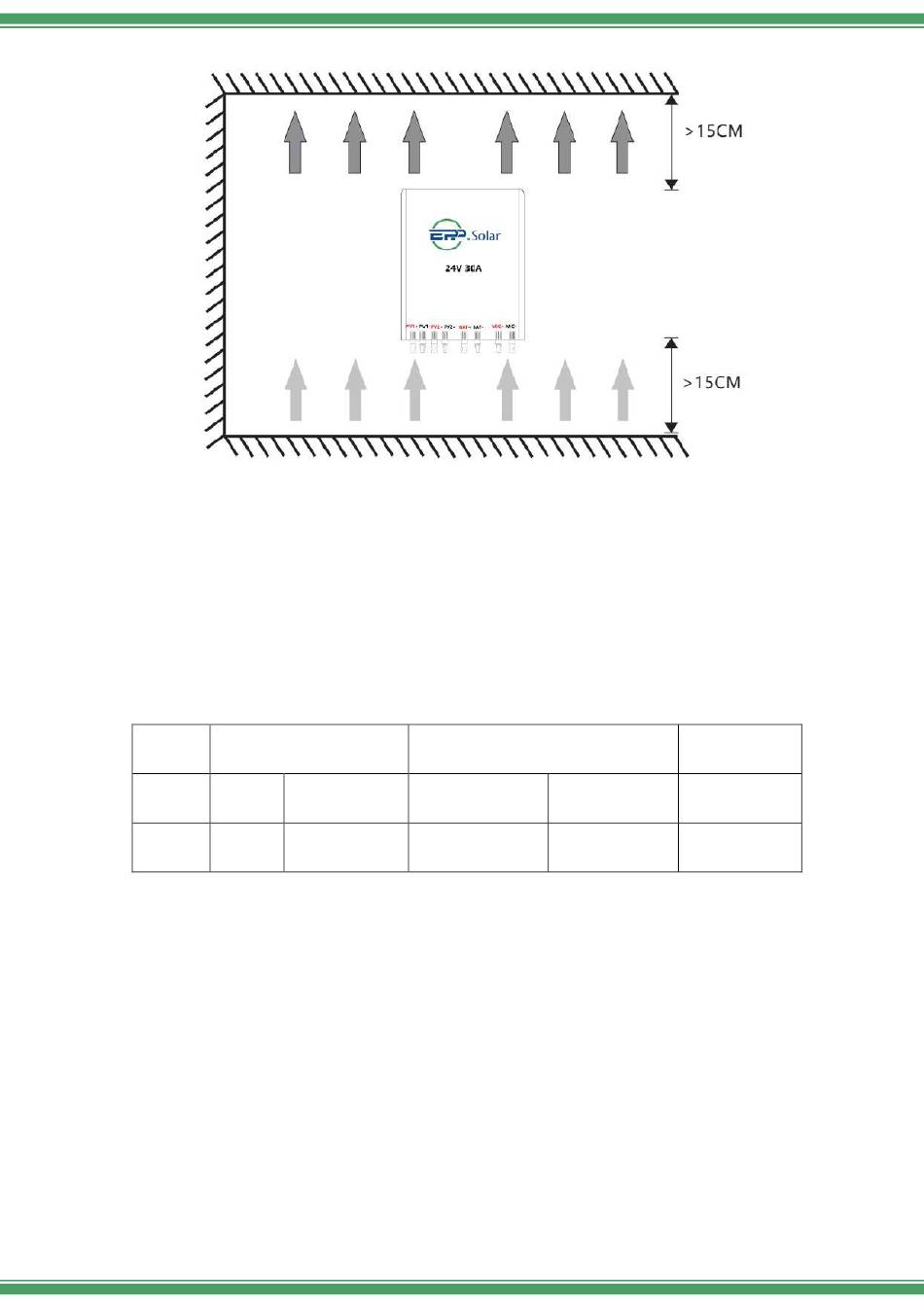

3. Verkabelungsspezifikationen
Die Verkabelung und Installationsmethoden müssen den nationalen und lokalen
elektrischen Vorschriften/Anforderungen entsprechen. Die Verkabelungsspezifika-
tionen des PV-Systemakkus müssen gemäß den Nennströmen ausgewählt werden.
Bitte überprüfen Sie die folgende Tabelle für Verkabelungsspezifikationen:
PV INPUT
Model
(mm²/AWG)
Pmax
30A
800W
MC4 connector
Pmax
40A
1000W
MC4 connector
4. Verbindung
4.1 Wir empfehlen dringend, eine Sicherung direkt an die Batterieklemme anzusc-
hließen, um einen Kurzschluss im Batteriestromkreis zu vermeiden. PV-Module-
erzeugen Strom, sobald Licht auf sie fällt. Der erzeugte Strom ist direkt proportional
zur Lichtintensität. Selbst bei geringer Lichtintensität liefern die PV-Module bei Nul-
llast die volle Spannung. Es ist daher äußerst ratsam, die PV-Module während der
Installation vor jeglichem Lichteinfall zu schützen; berühren Sie niemals unisolierte
Kabel(-enden), verwenden Sie nur elektrisch isolierte Werkzeuge und stellen Sie-
sicher, dass der Leitungsquerschnitt für die Betriebsströme der PV-Module ausrei-
chend ist. Die Anschlüsse müssen immer in der nachstehend beschriebenen Reih-
enfolge vorgenommen werden
Battery INPUT
(mm²/AWG)
4/11
20 -31V
100 -200AH
4/11
20 -31V
100 -200AH
OUTPUT
(mm²/AWG)
6/9
4/11
MC4 connector
MC4 connector
6/9
4/11
MC4 connector
MC4 connector
