KeyPad TouchScreen Benutzerhandbuch

Aktualisiert September 5, 2023

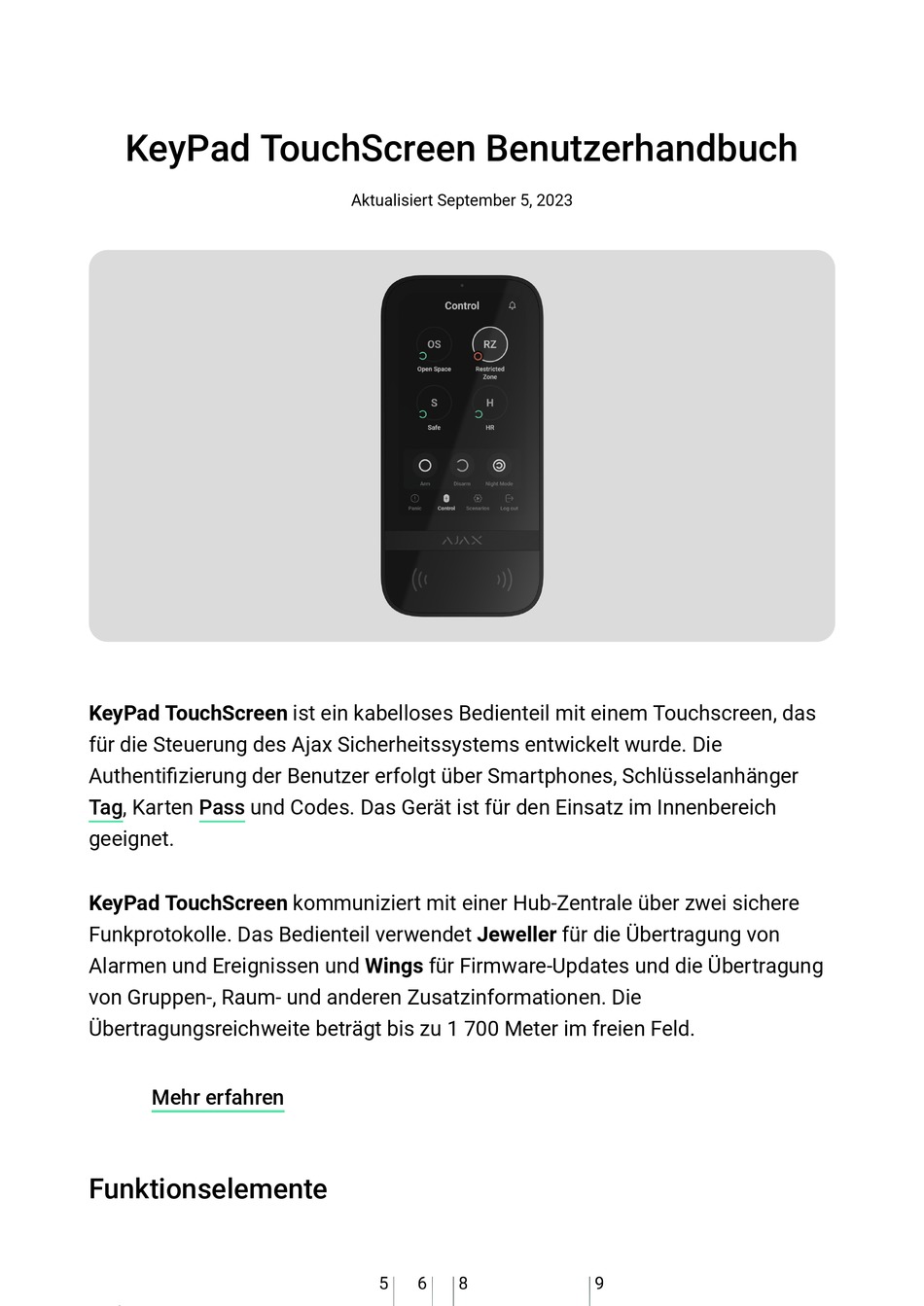

KeyPad TouchScreen ist ein kabelloses Bedienteil mit einem Touchscreen, das

für die Steuerung des Ajax Sicherheitssystems entwickelt wurde. Die

Authenti�zierung der Benutzer erfolgt über Smartphones, Schlüsselanhänger

Tag

, Karten

Pass

und Codes. Das Gerät ist für den Einsatz im Innenbereich

geeignet.

KeyPad TouchScreen kommuniziert mit einer Hub-Zentrale über zwei sichere

Funkprotokolle. Das Bedienteil verwendet Jeweller für die Übertragung von

Alarmen und Ereignissen und Wings für Firmware-Updates und die Übertragung

von Gruppen-, Raum- und anderen Zusatzinformationen. Die

Übertragungsreichweite beträgt bis zu 1 700 Meter im freien Feld.

Mehr erfahren

Funktionselemente

Inhaltsverzeichnis

Inhaltszusammenfassung für AJAX KeyPad TouchScreen

Seite 1 KeyPad TouchScreen Benutzerhandbuch Aktualisiert September 5, 2023 KeyPad TouchScreen ist ein kabelloses Bedienteil mit einem Touchscreen, das für die Steuerung des Ajax Sicherheitssystems entwickelt wurde. Die Authenti�zierung der Benutzer erfolgt über Smartphones, Schlüsselanhänger , Karten Pass und Codes. Das Gerät ist für den Einsatz im Innenbereich geeignet.
Seite 2 7. Perforierter Teil der Montageplatte zur Durchführung von Kabeln durch die Wand. 8. Eingebauter Summer. Sabotagekontakt 10. QR-Code mit Geräte-ID zum Hinzufügen des Bedienteils zum Ajax System. 11. Ein/Aus-Taste. 12. Anschlussklemmen für ein Netzteil eines Drittanbieters. Die Klemmen können bei Bedarf aus den Halterungen entnommen werden.
Seite 3: Kompatible Hub-Zentralen Und Funk-Repeater
15. Bohrung zur Befestigung der SmartBracket Montageplatte mit einer Schraube. Kompatible Hub-Zentralen und Funk-Repeater Für den Betrieb des Bedienteils ist eine kompatible Ajax Hub-Zentrale mit der Firmware OS Malevich 2.16.1 und höher erforderlich. Hub-Zentralen Funk-Repeater Hub 2 (2G) ReX 2 •...
Seite 4: Steuerung Der Sicherheitsmodi
Der im KeyPad TouchScreen integrierte Summer signalisiert je nach Einstellung: Alarme; • Scharf-/Unscharfschaltung; • Ein-/Ausgangsverzögerungen; • Auslösung der Öffnungsmelder. • Das Bedienteil wird durch die vorinstallierten Batterien mit Strom versorgt. Es kann auch mit einem externen Netzteil mit einem Spannungsbereich von 10,5–14 V und einem Betriebsstrom von mindestens 0,5 A betrieben werden.
Seite 5 Bedienteil-Zugangscode ist ein Code, der für eine Person eingerichtet wird, • die nicht im System registriert ist. Bei Verwendung werden Ereignisse im Namen der Person, der dieser Code zugewiesen ist, an die Ajax Apps gesendet. Die Anzahl der persönlichen Codes und der Bedienteil-Zugangscodes hängt vom...
Seite 6: Steuerung Der Sicherheitsmodi Von Gruppen
Steuerung der Sicherheitsmodi von Gruppen KeyPad TouchScreen ermöglicht die Steuerung der Sicherheitsmodi von Gruppen (wenn der Gruppenmodus aktiviert ist). Welche Gruppen freigegeben werden (Bedienteilgruppen), kann in den Einstellungen des Bedienteils festgelegt werden. Standardmäßig werden alle Gruppen auf der Registerkarte Fernbedienung angezeigt.
Seite 7: Szenariosteuerung
Paniktaste; • Feuer; • Notfallhilfe. • In der Ajax Anwendung kann ein Administrator oder ein PRO mit Systemkon�gurationsrechten auswählen, wie viele Tasten auf der Registerkarte Panik angezeigt werden sollen. Die Einstellungen des KeyPad TouchScreen bieten zwei Optionen: nur die Paniktaste (Standardeinstellung) oder alle drei Tasten.
Seite 8: Signalisierung Von Störungen Und Scharfschaltung
Je nach Einstellung leuchtet das Logo permanent rot oder nur, wenn das System oder die Gruppe scharf geschaltet ist. Die Anzeige erscheint nur auf dem Display des KeyPad TouchScreen, wenn es aktiviert ist. Der eingebaute Summer signalisiert Alarme, Öffnen der Türen und Ein-/Ausgangsverzögerungen.
Seite 9 Wird im System ein Feueralarm ausgelöst, kann dieser mit KeyPad TouchScreen stummgeschaltet werden. Das Drücken der Notfalltaste Feuer auf der Registerkarte Panik löst keinen Alarm von vernetzten Brandmeldern aus (wenn diese Funktion für das System aktiviert ist). Beim Senden eines Notsignals über das Bedienteil wird eine entsprechende Benachrichtigung an die App und die Leitstelle übermittelt.
Seite 10: Vorabautorisierung Der Benutzer
Bildschirm immer aktiv aktiviert werden. Schließen Sie außerdem das Netzteil eines Drittanbieters an. Andernfalls erscheint das Stummschaltfenster erst, wenn das Bedienteil aktiviert wird. Bedrohungscode KeyPad TouchScreen unterstützt einen Bedrohungscode, mit dem Sie das Unscharfschalten des Systems simulieren können. In diesem Fall verraten weder Ajax Anwendung noch die im Objekt installierten Sirenen Ihre Aktionen.
Seite 11: Jeweller Und Wings Datenübertragungsprotokolle
Alarmen und Ereignissen und Wings für Firmware-Updates und die Übertragung von Gruppen-, Raum- und anderen Zusatzinformationen. Mehr erfahren Übermittlung von Ereignissen an die Leitstelle Das Ajax System kann Alarme über SurGard (Contact ID), SIA (DC-09), ADEMCO 685 und andere Protokolle an die Überwachungsanwendung PRO Desktop sowie an eine Notruf- und Serviceleitstelle (NSL) übertragen.
Seite 12: Hinzufügen Zum System
9. Einmalige Deaktivierung/Aktivierung des Bedienteils. Sobald ein Alarm eingeht, weiß der Betreiber der Sicherheitsleitstelle, was passiert ist und wo das Einsatzteam benötigt wird. Die Adressierbarkeit der Ajax Geräte ermöglicht das Senden von Ereignissen an PRO Desktop oder die Leitstelle unter Angabe des Gerätetyps, seines Namens, seiner Sicherheitsgruppe und seines virtuellen Raums.
Seite 13: Bevor Sie Ein Gerät Hinzufügen
Die Hub-Zentrale und das Gerät müssen auf der gleichen Funkfrequenz arbeiten, sonst sind sie inkompatibel. Der Funkfrequenzbereich des Geräts kann je nach Region unterschiedlich sein. Es wird empfohlen, die Ajax Geräte in der Region zu kaufen, in der sie verwendet werden sollen. Der Frequenzbereich für den Betrieb kann beim technischen Kundendienst erfragt werden.
Seite 14 Einstellungen Jeweller oder Jeweller/Fibra ab, der Standardwert beträgt 36 Sekunden. KeyPad TouchScreen arbeitet mit nur einer Hub-Zentrale. Wenn das Gerät mit einer neuen Hub-Zentrale verbunden wird, sendet es keine Ereignisse mehr an die alte Hub- Zentrale. Nach dem Hinzufügen zu einer neuen Hub-Zentrale wird das Bedienteil nicht automatisch aus der Geräteliste der alten Hub-Zentrale entfernt.
Seite 15: Symbole In Der Anwendung
Wird eine Fehlfunktion des KeyPad TouchScreen erkannt, zeigt die Ajax Anwendung einen Störungszähler auf dem Gerätesymbol an. Alle Störungen werden in den Zuständen des Bedienteils angezeigt. Felder mit Störungen werden rot hervorgehoben. Eine Störung wird angezeigt, wenn: das Gehäuse des Bedienteils geöffnet wird (Sabotagekontakt ausgelöst •...
Seite 16: Mehr Erfahren
Wird angezeigt, wenn das Gerät über einen betrieben wird. Karten-/Anhängerleser ist in den Einstellungen des KeyPad TouchScreen aktiviert. Türglocke beim Öffnen ist in den Einstellungen des KeyPad TouchScreen aktiviert. Das Gerät ist dauerhaft deaktiviert. Mehr erfahren Benachrichtigungen über Sabotagealarme sind dauerhaft deaktiviert.
Seite 17: Symbole Auf Dem Display
Das Gerät ist bis zur nächsten Unscharfschaltung des Systems deaktiviert. Mehr erfahren Benachrichtigungen über Sabotagealarme sind bis zur nächsten Unscharfschaltung des Systems deaktiviert. Mehr erfahren Symbole auf dem Display Am oberen Rand des Displays erscheinen Symbole, die über bestimmte Systemzustände oder Ereignisse informieren. Symbol Bedeutung Nach einem Alarm ist eine Systemwiederherstellung erforderlich.
Seite 18 Zustände Die Zustände enthalten Informationen über das Gerät und seine Betriebsparameter. Die Zustände des KeyPad TouchScreen �nden Sie in den Ajax Apps: 1. Gehen Sie zur Registerkarte Geräte 2. Wählen Sie KeyPad TouchScreen aus der Liste aus. Parameter...
Seite 19 Firmware-Version verfügbar ist. Wenn Sie auf klicken, öffnet sich die Liste der Einstellungen und Berechtigungen, die der Warnung Anwendung gewährt werden müssen, damit das Bedienteil korrekt funktioniert. Signalstärke zwischen der Hub-Zentrale oder dem Funk-Repeater und dem Gerät über Jeweller. Der empfohlene Wert liegt bei 2–3 Balken.
Seite 20 Ladezustand der Gerätebatterien: • • Batterie schwach Bei niedrigem Batteriestand werden Akku-Ladung entsprechende Meldungen in den Ajax Anwendungen angezeigt und an den Sicherheitsdienst gesendet. Das Bedienteil kann noch bis zu 2 Wochen nach der Benachrichtigung über eine schwache Batterie funktionieren.
Seite 21 Mehr erfahren Wird angezeigt, wenn in den Einstellungen des Bedienteils die Option Bildschirm immer aktiv Bildschirm immer aktiv aktiviert und die externe Stromversorgung angeschlossen ist. Zeigt den Status der Einstellung Bedienteil- Akustische Alarmsignalisierung Summer aktivieren, wenn ein Alarm im System ausgelöst wird.
Seite 22 Systemmodus Unscharf. Glockenton beim Öffnen Mehr erfahren Wird angezeigt, wenn die Signalisierung von Scharf-/Unscharfschaltung, Signalton-Lautstärke Ein-/Ausgangsverzögerung und Öffnen aktiviert ist. Zeigt die Lautstärke der akustischen Signale Zeigt den Status der Einstellung für die permanente Deaktivierung des Bedienteils an: • Nein – das Gerät arbeitet im normalen Modus.
Seite 23: Einstellungen
�nden. Gerät Nr. Nummer der Schleife (Zone) des Geräts. Einstellungen So ändern Sie die Einstellungen des KeyPad TouchScreen in der Ajax Anwendung: 1. Gehen Sie zur Registerkarte Geräte 2. Wählen Sie KeyPad TouchScreen aus der Liste aus. 3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken.
Seite 24 in den Benachrichtigungen des Ereignisprotokolls angezeigt. Um den Namen des Geräts zu ändern, klicken Name Sie auf das Textfeld. Der Name kann bis zu 12 kyrillische oder 24 lateinische Zeichen enthalten. Auswahl des virtuellen Raums, dem KeyPad TouchScreen zugeordnet ist. Raum Der Name des Raums wird im SMS-Text und in den Benachrichtigungen des Ereignisprotokolls...
Seite 25 Hoch. • Maximal. Wählen Sie die optimale Emp�ndlichkeit, mit der das Bedienteil auf Annäherung reagieren soll. Wenn aktiviert, kann der Benutzer den Alarm der Ajax Brandmelder (auch vernetzter Brandmelder) über ein Bedienteil stumm schalten. Feueralarm stummschalten Mehr erfahren Wenn aktiviert, kann der Sicherheitsmodus mit Karten-/Anhängerleser...
Seite 26 Auswahl der Dauer der Sperrung des Bedienteils nach unberechtigten Zugriffsversuchen: • 3 Minuten. • 5 Minuten. • 10 Minuten. • 20 Minuten. Sperrzeit (Min.) • 30 Minuten. • 60 Minuten. • 90 Minuten. • 180 Minuten. Verfügbar, wenn die Funktion Sperre bei unbefugtem Zugriff aktiviert ist.
Seite 27 Ermöglicht das Löschen aller mit Tag oder Pass verknüpften Hub-Zentralen aus dem Speicher des Transponders. Karte/Anhänger zurücksetzen Mehr erfahren Öffnet das KeyPad TouchScreen Benutzerhandbuch Benutzerhandbuch in der Ajax App. Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen.
Seite 28: Sicherheitssteuerung
• Vollständig – das Bedienteil ist bis zur nächsten Unscharfschaltung vollständig vom Systembetrieb ausgeschlossen. Das Gerät führt keine Systembefehle aus und meldet keine Alarme oder andere Ereignisse. Mehr erfahren Entkoppelt das Gerät, trennt es von der Hub- Gerät entkoppeln Zentrale und löscht seine Einstellungen. Sicherheitssteuerung Einstellung Bedeutung...
Seite 29 Wenn deaktiviert, muss ein Code eingegeben oder der Transponder verwendet werden, um das System scharf zu schalten. Die Anzeige für Scharfschaltung ohne Code die Eingabe des Codes erscheint nach Drücken der Taste Scharf Verfügbar, wenn die Vorabautorisierung deaktiviert ist. Wenn aktiviert, können Benutzer den Scharfschaltungsmodus des Systems (oder der Gruppe) mit Transpondern ändern, ohne dass eine Bestätigung mit den Tasten des Bedienteils...
Seite 30 In diesem Menü können bis zu sechs Szenarien für die Steuerung eines Automatisierungsgeräts oder einer Gruppe von Geräten erstellt werden. Nach dem Speichern der Einstellungen erscheinen auf dem Display des Bedienteils Schalt�ächen zur Steuerung der Szenarien (Registerkarte Szenarien Bedienteil-Szenarien Ein Benutzer oder PRO mit Rechten zur Systemkon�guration kann Szenarien hinzufügen, löschen und aktivieren oder deaktivieren.
Seite 31 Alarmierung durch Sirene Wenn aktiviert, werden die dem System Wenn die Paniktaste gedrückt wird hinzugefügten Sirenen aktiviert, wenn die Paniktaste gedrückt wird. Wenn aktiviert, werden die dem System hinzugefügten Sirenen aktiviert, wenn die Taste Feuer gedrückt wird. Wenn die Brandmeldetaste gedrückt wird Die Funktion wird angezeigt, wenn im Menü...
Seite 32: Einstellung Der Akustischen Signale
Die Standardeinstellung ist Englisch. Sprache Um die Sprache zu ändern, wählen Sie die gewünschte Sprache aus und klicken Sie auf Speichern. Einstellung der akustischen Signale KeyPad TouchScreen verfügt über einen eingebauten Summer, der je nach Einstellung folgende Funktionen ausführt:...
Seite 33 Ein-/Ausgangsverzögerungen 2. Glockenton beim Öffnen. 3. Signalisierung von Alarmen. Die Verwendung des KeyPad TouchScreen anstelle der Sirene wird nicht empfohlen. Der Summer des Bedienteils ist nur für zusätzliche Meldungen vorgesehen. Ajax Sirenen sollen Eindringlinge abschrecken und Aufmerksamkeit erregen. Eine korrekt installierte Sirene ist aufgrund der höheren Montageposition schwieriger zu demontieren als ein...
Seite 34 Wenn aktiviert, signalisiert der eingebaute Summer die Eingangsverzögerung mit einem kurzen Piepton. Eingangsverzögerungen Mehr erfahren Wenn aktiviert, signalisiert der eingebaute Summer die Ausgangsverzögerung mit einem kurzen Piepton. Ausgangsverzögerungen Mehr erfahren Wenn aktiviert, signalisiert der eingebaute Summer die Eingangsverzögerung im Nachtmodus mit einem kurzen Piepton.
Seite 35 Einstellung der Lautstärke des Summers für Lautstärke Interaktionen mit dem Display des Bedienteils. Reaktionen auf Alarme Einstellung, wann der eingebaute Summer einen Alarm signalisiert: • Immer – ein akustischer Alarm wird unabhängig vom Sicherheitsmodus des Systems ausgelöst. Akustisches Alarmsignal • Nur bei Scharfschaltung –...
Seite 36: Einstellung Der Reaktion Des Bedienteils Auf Gerätealarme
Einstellung der Reaktion des Bedienteils auf Gerätealarme KeyPad TouchScreen kann auf Alarme von jedem Melder im System mit einem eingebauten Summer reagieren. Diese Funktion ist nützlich, wenn es nicht erforderlich ist, den Summer zu aktivieren, wenn ein bestimmtes Gerät ausgelöst wird.
Seite 37: Einstellung Der Anzeige Des Bedienteils Nach Einem Alarm
Paniktaste in der Ajax App Sie können die Reaktion des Bedienteils auf den Alarm, der durch das Drücken der Paniktaste in den Ajax Apps ausgelöst wird, einstellen. Führen Sie dazu die folgenden Schritte aus: 1. Öffnen Sie die Ajax Anwendung.
Seite 38 Die Anzeige des Bedienteils nach Alarmauslösung funktioniert nicht bei immer aktiven Meldern, wenn das System zum Zeitpunkt der Alarmauslösung unscharf geschaltet ist. Um die Anzeige nach Alarmauslösung für KeyPad TouchScreen in Ajax PRO zu aktivieren: 1. Gehen Sie zu den Einstellungen der Hub-Zentrale: Hub-Zentrale →...
Seite 39: Einstellung Der Türglockenfunktion
Deckelöffnung. • 3. Wählen Sie das gewünschte KeyPad TouchScreen im Menü Geräte aus. Klicken Sie auf Zurück, um die Einstellungen zu speichern. 4. Klicken Sie auf Zurück. Die Einstellungen werden übernommen. Einstellung der Türglockenfunktion Wenn der Glockenton beim Öffnen aktiviert ist, signalisiert KeyPad TouchScreen mit einem kurzen Piepton, dass die Öffnungsmelder in der unscharf...
Seite 40: Einstellung Der Codes
1. Öffnen Sie die Ajax Anwendung. 2. Gehen Sie zur Registerkarte Geräte 3. Wählen Sie KeyPad TouchScreen und gehen Sie zu den Einstellungen 4. Aktivieren Sie die Funktion Türglocke-Funktion mit Bedienteil steuern. Wenn die Einstellungen korrekt vorgenommen wurden, erscheint ein...
Seite 41: So Fügen Sie Dem System Ein Tag Oder Einen Pass Hinzu
KeyPad TouchScreen kann mit Schlüsselanhängern , Karten Pass Transpondern von Drittanbietern, die die DESFire® Technologie unterstützen, verwendet werden. Bevor Sie Transponder von Drittanbietern hinzufügen, die DESFire® unterstützen, stellen Sie bitte sicher, dass diese über genügend freien Speicherplatz verfügen, um das neue Bedienteil zu unterstützen.
Seite 42 8. Rufen Sie ein kompatibles Bedienteil mit aktiviertem Karten-/Anhängerleser auf und aktivieren Sie es. Nach der Aktivierung zeigt KeyPad TouchScreen ein Dialogfeld an, um das Bedienteil in den Modus für die Transponderregistrierung zu versetzen. Klicken Sie auf die Schalt�äche Start.
Seite 43: So Löschen Sie Einen Tag Oder Pass Von Der Hub-Zentrale
Lesegerät des Bedienteils. Das Lesegerät ist durch Wellensymbole dem Gehäuse gekennzeichnet. Wenn das Hinzufügen erfolgreich war, erhalten Sie eine Benachrichtigung in der Ajax Anwendung und auf dem Display des Bedienteils. Wenn die Verbindung fehlschlägt, versuchen Sie es nach 5 Sekunden erneut.
Seite 44 7. Klicken Sie auf Weiter. 8. Rufen Sie ein kompatibles Bedienteil mit aktiviertem Karten-/Anhängerleser auf und aktivieren Sie es. Nach der Aktivierung zeigt KeyPad TouchScreen ein Fenster an, um das Bedienteil in den Modus zum Zurücksetzen der Transponder zu schalten. Klicken Sie auf Start.
Seite 45: Bluetooth-Einstellung
3. Klicken Sie auf Zurück, um die Einstellungen zu speichern. So kon�gurieren Sie die Bluetooth-Authenti�zierung 1. Öffnen Sie die Ajax Security System App und wählen Sie die Hub-Zentrale aus, zu dem KeyPad TouchScreen mit aktivierter Bluetooth-Authenti�zierung hinzugefügt wurde. Standardmäßig ist die Bluetooth-Authenti�zierung für alle Benutzer dieses Systems verfügbar.
Seite 46 3. Deaktivieren Sie im Menü Berechtigungen die Funktion Sicherheitsmanagement über Bluetooth. 2. Erlauben Sie der Ajax Security System Anwendung, Bluetooth zu verwenden, wenn dies nicht bereits zuvor erlaubt wurde. In diesem Fall erscheint die Warnung unter Zuständen des KeyPad TouchScreen. Wenn Sie auf das Symbol drücken, öffnet sich ein Fenster mit Erläuterungen zum weiteren...
Seite 47 3. Es wird empfohlen, Geofence einzurichten, um einen stabilen Betrieb der Bluetooth-Authenti�zierung zu gewährleisten. Die Warnung wird unter Zuständen des KeyPad TouchScreen angezeigt, wenn Geofence deaktiviert ist und die App nicht berechtigt ist, den Standort des Smartphones zu verwenden. Wenn Sie auf das Symbol drücken, öffnet sich ein Fenster mit...
Seite 48: Vorabautorisierung
Die Bluetooth-Authenti�zierung kann instabil sein, wenn die Funktion Geofence deaktiviert ist. Starten und minimieren Sie die Anwendung, wenn sie vom System in den Standby-Modus versetzt wird. Sie können das System schneller über Bluetooth steuern, wenn die Funktion Geofence aktiviert und kon�guriert ist. Sie müssen lediglich das Smartphone entsperren und an den Sensor des Bedienteils halten.
Seite 49 Die Authenti�zierung kann auf zwei Arten erfolgen: 1. Auf der Registerkarte Bedienung . Nach der Anmeldung sieht der Benutzer die freigegebenen Gruppen des Systems (wenn der Gruppenmodus aktiviert ist). Sie werden in den Einstellungen des Bedienteils de�niert: Scharf-/Unscharfschalten → Gemeinsame Gruppen. Standardmäßig sind alle Systemgruppen freigegeben.
Seite 50: Steuerung Der Sicherheit
Smartphone Bluetooth und die Standortbestimmung ein und entsperren Sie den Bildschirm. KeyPad TouchScreen wird für die in den Einstellungen angegebene Zeit gesperrt, wenn innerhalb von 1 Minute dreimal hintereinander ein falscher Code eingegeben oder ein nicht veri�zierter Transponder verwendet wird. Benutzer und die Leitstelle des Sicherheitsdienstes werden entsprechend benachrichtigt.
Seite 51 dem Display des Bedienteils den aktuellen Sicherheitsmodus an: — Scharf. • — Unscharf. • — Nachtmodus. • Wenn der Gruppenmodus aktiviert ist, wird der Sicherheitsmodus für jede Gruppe separat angezeigt. Die Gruppe ist scharf geschaltet, wenn ihre Schalt�äche weiß umrandet und mit dem Symbol gekennzeichnet ist.
Seite 52: Wenn Die Vorabautorisierung Aktiviert Ist
Code verwendet wird, wird der Name des Bedienteils angezeigt, von dem aus die Änderung des Sicherheitsmodus vorgenommen wurde. Die Schrittfolge zum Ändern des Sicherheitsmodus mit dem Bedienteil hängt davon ab, ob in den Einstellungen des KeyPad TouchScreen die Vorabautorisierung der Benutzer aktiviert ist. Wenn die Vorabautorisierung aktiviert ist...
Seite 53: Wenn Die Vorabautorisierung Deaktiviert Ist
Verwendung eines Bedrohungscodes Wenn die Vorabautorisierung deaktiviert ist Steuerung der Objektsicherheit Steuerung der Gruppensicherheit Verwendung eines Bedrohungscodes Beispiel für Codeeingabe Code Beispiel Anmerkung Bedienteil-Code Falsch eingegebene Ziffern 1234 → OK können mit gelöscht Bedienteil-Bedrohungscode werden. Geben Sie zuerst die Benutzer-ID ein, klicken Sie , und geben Sie dann Benutzercode...
Seite 54 2. Halten Sie Tag/Pass oder das Smartphone vor das Lesegerät. Zweistu�ge Scharfschaltung KeyPad TouchScreen kann für die zweistu�ge Scharfschaltung verwendet werden, jedoch nicht als Gerät der zweiten Stufe. Die zweistu�ge Scharfschaltung mit Tag, Pass oder Smartphone ist ähnlich wie die Verwendung eines persönlichen oder allgemeinen Codes auf dem Bedienteil.
Seite 55: Szenarien Mit Dem Bedienteil Steuern
Fügen Sie bei Bedarf ein hinzu. 2. Gehen Sie zur Registerkarte Geräte 3. Wählen Sie KeyPad TouchScreen aus der Liste und gehen Sie in das Menü Einstellungen 4. Rufen Sie das Menü Automatisierungsszenarien auf. Aktivieren Sie den Schalter Szenariosteuerung.
Seite 56: Signalisierung
Code eingeben oder einen persönlichen Transponder an das Bedienteil halten. Um ein Szenario auszuführen, klicken Sie auf die entsprechende Schalt�äche auf der Registerkarte Szenarien Auf dem Display des KeyPad TouchScreen werden nur die Szenarien angezeigt, die in den Einstellungen des Bedienteils aktiviert sind. Stummschalten des Feueralarms...
Seite 57 Logo mit LED-Anzeige; • eingebauten Summer. Die Anzeige erscheint nur auf dem Display des KeyPad TouchScreen, wenn es aktiviert ist. Symbole, die bestimmte Zustände des Systems oder des Bedienteils signalisieren, werden im oberen Teil der Registerkarte Bedienung angezeigt. Dies kann z. B. die Anzeige eines Feueralarms, die Anzeige der Wiederherstellung des Systems nach einem Alarm oder die Anzeige der Türglocke-Funktion sein.
Seite 58 Ausschalten des Geräts. und blinkt dann dreimal. Wenn die Signalisierung des Das System oder die Gruppe Der eingebaute Summer gibt Scharf-/Unscharfschaltens wurde scharf geschaltet. einen kurzen Piepton ab. aktiviert ist. Das System oder die Gruppe Wenn die Signalisierung der Der eingebaute Summer gibt wurde in den Nachtmodus Aktivierung/Deaktivierung des einen kurzen Piepton ab.
Seite 59: Zuständen
(wenn die Anzeige aktiviert ist). Auslösung des Die LED leuchtet 1 Sekunde Sabotagekontaktes. lang rot. Leuchtet, nachdem ein entsprechender Test in den Jeweller/Wings Die LED leuchtet während des Einstellungen des Signalstärkentest. Tests grün. Bedienteils gestartet wurde. Leuchtet nach dem Start des Die LED leuchtet periodisch Firmware-Updates in den Aktualisierung der Firmware.
Seite 60: Akustische Störungsmeldung
Akustische Störungsmeldung Wenn ein Gerät o�ine ist oder die Batterie leer ist, kann KeyPad TouchScreen die Systembenutzer durch ein akustisches Signal informieren. Zusätzlich blinkt die LED-Anzeige des Bedienteils. Störungsmeldungen werden im Ereignisprotokoll angezeigt, als SMS oder als Push-Benachrichtigung versendet. Um die akustische Störungsmeldung zu aktivieren, verwenden Sie die...
Seite 61: Funktionsprüfung
Verlust der Verbindung zwischen dem Gerät und der Hub-Zentrale. Funktionsprüfung Das Ajax System bietet mehrere Arten von Tests an, um den richtigen Installationsort für die Geräte zu bestimmen. Die Tests werden nicht sofort gestartet. Die Wartezeit überschreitet jedoch nicht die Dauer des Ping-Intervalls zwischen der Hub-Zentrale und dem Gerät.
Seite 62 Eine Liste empfohlener Partner �nden Sie hier KeyPad TouchScreen wird am besten im Innenbereich in der Nähe des Eingangs installiert. So kann das System vor Ablauf der Eingangsverzögerung unscharf geschaltet und beim Verlassen des Gebäudes schnell wieder scharf geschaltet werden.
Seite 63: Installieren Sie Das Bedienteil Nicht An Folgenden Orten
8. An Orten, an denen das akustische Signal gedämpft wird (in Möbeln, hinter dicken Vorhängen usw.). Installation Bevor Sie KeyPad TouchScreen installieren, vergewissern Sie sich, dass Sie einen optimalen Standort gewählt haben, der den Anforderungen dieses Benutzerhandbuchs entspricht. So montieren Sie ein Bedienteil:...
Seite 64 Wenn die LED-Anzeige beim Aufsetzen auf den SmartBracket nicht au�euchtet, überprüfen Sie den Status des Sabotagekontakts in der Ajax App, die Unversehrtheit der Befestigung und den festen Sitz des Bedienteils auf der Platte. 4. Führen Sie die Signalstärkentests für...
Seite 65: Anschluss An Ein Netzteil Eines Anderen Herstellers
Beim Anschluss und Betrieb des KeyPad TouchScreen an eine externe Stromversorgung sind die allgemeinen Sicherheitsvorschriften für den Umgang mit elektrischen Geräten sowie die Vorschriften und Bestimmungen zur elektrischen Sicherheit zu beachten. KeyPad TouchScreen ist mit Klemmen für den Anschluss eines 10,5–14 V⎓...
Seite 66 Netzteils ausgestattet. Die empfohlenen elektrischen Parameter für das Netzteil sind: 12 V⎓ mit einer Stromstärke von mindestens 0,5 A. Der Anschluss der externen Stromversorgung wird empfohlen, wenn das Display ständig aktiv sein muss und eine schnelle Entladung der Batterie vermieden werden soll. Beim Anschluss an eine externe Stromversorgung dienen die eingebauten Batterien als Notstromquelle.
Seite 67: Wartung
5. Schalten Sie das Bedienteil ein und setzen Sie es auf die Montageplatte. 6. Überprüfen Sie den Status der Batterien und der externen Stromversorgung sowie die allgemeine Funktion des Geräts in der Ajax Anwendung. Wartung Überprüfen Sie regelmäßig, ob KeyPad TouchScreen einwandfrei funktioniert.
Seite 68 Alle technischen Daten des KeyPad TouchScreen Einhaltung von Normen Garantie Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für 2 Jahre ab Kaufdatum. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Kundendienst von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
