Meler MICRON+ Betriebsanleitung
Verwandte Anleitungen für Meler MICRON+
Inhaltszusammenfassung für Meler MICRON+

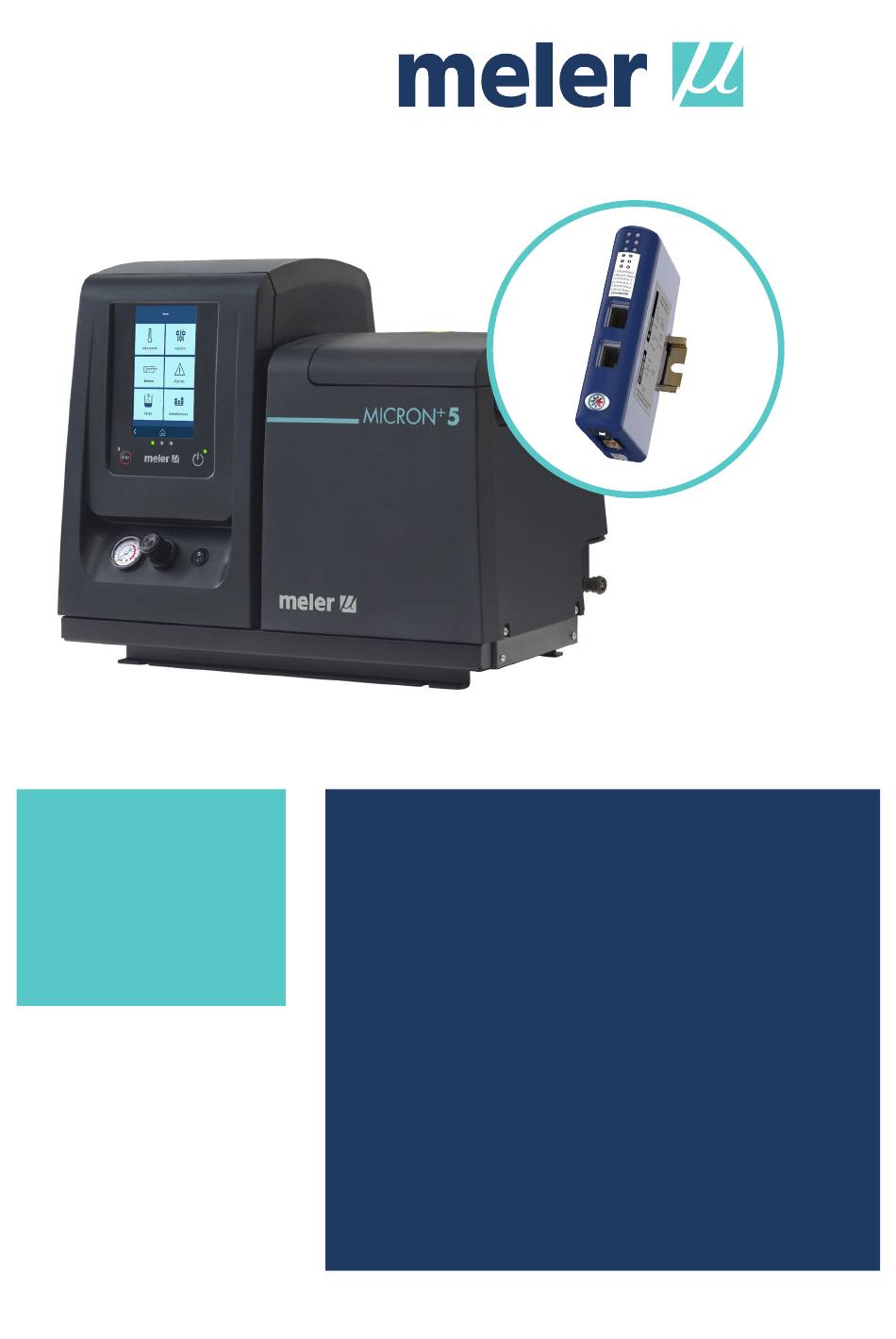

- Seite 1 GLUING SOLUTIONS ANHANG BETRIEBSANLEITUNG KOMMUNIKATIONEN BAUREIHE MICRON + ModBus / ProfiBus EtherNet IP / ProfiNet MA-5177-DEU 040320...
- Seite 2 Informationen können ohne Vorankündigung geändert werden. Das vorliegende Handbuch ist eine Übersetzung der Originalfassung desselben, die von Focke Meler Gluing Solutions, S. A. in Spanische Sprache verfasst wurde. Bei Unstimmigkeit zwischen den Fassungen dieses Handbuchs wird das in Spanische Sprache abgefasste Original maßgeblich sein.
-
Seite 3: Inhaltsverzeichnis
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + INHALT MA-5177-DEU INHALT 1. SICHERHETSVORSCHRIFTEN Allgemeines Symbole Mechanik Elektrik Hydraulik Pneumatik Heizelemente Materialien Erklärung zur Schallemission Sachgemäße Verwendung Gebrauchsbeschränkung 2. MODBUS Hauptkomponenten Modbus-Kommunikation aktivieren Kommunikationsprotokolle Verbindungen 3. ETHERNET IP Hauptkomponenten Anschluss des Kommunikationskabels Modbus-Kommunikation aktivieren Kommunikationsprotokolle Verbindungen Konfiguration der IP-Adresse... - Seite 4 FOCKE MELER GLUING SOLUTIONS INHALT SPS-Konfiguration. EDS-Datei 4. PROFINET Hauptkomponenten Anschluss des Kommunikationskabels Modbus-Kommunikation aktivieren Kommunikationsprotokolle Verbindungen Konfiguration des Knotennamens SPS-Konfiguration. GDSML-Datei 5. PROFIBUS Hauptkomponenten Anschluss des Kommunikationskabels Modbus-Kommunikation aktivieren Kommunikationsprotokolle Verbindungen Konfiguration der Knotenadresse SPS-Konfiguration. GDS-Datei 6. KOMMUNIKATIONSDATENTABELLE 7. ERSATZTEILLISTE...
-
Seite 5: Sicherhetsvorschriften
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + SICHERHETSVORSCHRIFTEN MA-5177-DEU 1. SICHERHETSVORSCHRIFTEN Allgemeines Die in den vorliegenden Anweisungen enthaltene Information gilt nicht nur für die gewöhnliche Verwendung des Geräts, sondern für sämtliche Arbeiten, die an ihm vorgenommen werden, sei es zur präventiven Instandhaltung oder bei Reparaturen und beim Auswechseln von Verschleißteilen. -
Seite 6: Mechanik
FOCKE MELER GLUING SOLUTIONS SICHERHETSVORSCHRIFTEN Mechanik In die Klebeanlage sind bewegliche Teile eingebaut, die Schäden herbeiführen können. Die Anlage nur bestimmungsgemäß verwenden und niemals Schutzvorrichtungen während des Betriebs entfernen. Verwenden Sie das Gerät nicht, wenn die Schutzvorrichtungen fehlen oder nicht korrekt angebracht sind. -
Seite 7: Heizelemente
Krankenhaus aufsuchen. Dem medizinischen Personal das Sicherheitsdatenblatt des Klebstoffs aushändigen. Materialien Die Meler-Systeme sind zur Verwendung von Schmelzklebern bestimmt. Sie dürfen nicht mit anderen Materialarten verwendet werden, schon gar nicht mit Lösungsmitteln, die zu Personenschäden oder Schäden im Inneren des Systems führen kann. -
Seite 8: Sachgemäße Verwendung
Bedienung des Geräts und in der Anwendung aller erforderlichen Sicherheitsmaßnahmen geschult sind. Hinweis: Gerät nicht verändern und keine Komponenten verwenden, die nicht von Meler bereitgestellt wurden. Jede Änderung an einer Komponente des Geräts oder von Teilen der Anlage muss vorab mit dem Kundendienst abges- prochen werden. -
Seite 9: Modbus
Gerätes. Siehe Punkt ‘6. Kommunikationsdatentabelle’ in diesem Handbuch, um die vollständige Liste der Funktionen anzuzeigen. Weitere Informationen über das Kommunikationsgateway erhalten Sie von unserem Technischen Kundendienst oder Ihrem Meler-Vertreter. Hauptkomponenten 1. Externer DB9-Anschluss (vorinstalliert). 2. Kabel interne Schnittstelle (vorinstalliert). -
Seite 10: Modbus-Kommunikation Aktivieren
FOCKE MELER GLUING SOLUTIONS MODBUS TÓN MICRON+ PISTÓN MICRON+ PISTÓN Modbus-Kommunikation aktivieren : S02001100 v1.0.106 : S02001100 v1.0.106 : S02200100 v1.0.084 : S02200100 v1.0.084 : S02102100 v1.0.106 : S02102100 v1.0.106 2. Allgemeine Einstellungen Menü 2.2 Zusätzliche Einstellungen Akustisches Signal bei Alarm... -
Seite 11: Ethernet Ip
Siehe Punkt ‘6. Kommunikationsdatentabelle’ in diesem Handbuch, um die vollständige Liste der Funktionen anzuzeigen. Weitere Informationen über das Kommunikationsgateway erhalten Sie auf der Website des Herstellers unter www.anybus.com, von unserem technischen Kundendienst oder von Ihrem Meler-Vertreter. Hauptkomponenten 1. Kommunikationsgateway 2. Stromversorgungskabel 3. -
Seite 12: Anschluss Des Kommunikationskabels
FOCKE MELER GLUING SOLUTIONS ETHERNET IP Anschluss des Kommunikationskabels Achtung: Gefahr durch Stromschläge. Die Nichtbeachtung kann zu Verletzungen oder zum Tod führen. 1. Schmelzgerät abschalten. 2. Zur Abnahme der Geräteverkleidung muss zuerst der Schaltschrank vom Tank getrennt werden. Hierfür die angegebene Schraube (A) durch eine 1/4-Drehung lockern und in den Führungen verschieben. -
Seite 13: Modbus-Kommunikation Aktivieren
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + ETHERNET IP MA-5177-DEU TÓN MICRON+ PISTÓN MICRON+ PISTÓN Modbus-Kommunikation aktivieren : S02001100 v1.0.106 : S02001100 v1.0.106 : S02200100 v1.0.084 : S02200100 v1.0.084 : S02102100 v1.0.106 : S02102100 v1.0.106 2. Allgemeine Einstellungen Menü 2.2 Zusätzliche Einstellungen Akustisches Signal bei Alarm Bildschirmschoner 10 min... -
Seite 14: Konfiguration Der Ip-Adresse
Statische IP-Adresse: 192.168.0.2 Subnetzmaske: 255.255.255.0 Um eine andere IP-Adresse zu konfigurieren, können Sie das Windows- Tool „HMS IPconfig“ verwenden. Dieses Tool können Sie von der Meler- Website oder von der Website des Herstellers www.anybus.com/de/support herunterladen. Nach der Installation auf dem Computer erkennt diese Anwendung die an das lokale Netzwerk angeschlossenen Rechner (Ethernet-Kabel ->... -
Seite 15: Profinet
Siehe Punkt ‘6. Kommunikationsdatentabelle’ in diesem Handbuch, um die vollständige Liste der Funktionen anzuzeigen. Weitere Informationen über das Kommunikationsgateway erhalten Sie auf der Website des Herstellers unter www.anybus.com, von unserem technischen Kundendienst oder von Ihrem Meler-Vertreter. Hauptkomponenten 1. Kommunikationsgateway 2. Stromversorgungskabel 3. -
Seite 16: Anschluss Des Kommunikationskabels
FOCKE MELER GLUING SOLUTIONS PROFINET Anschluss des Kommunikationskabels Achtung: Gefahr durch Stromschläge. Die Nichtbeachtung kann zu Verletzungen oder zum Tod führen. 1. Schmelzgerät abschalten. 2. Zur Abnahme der Geräteverkleidung muss zuerst der Schaltschrank vom Tank getrennt werden. Hierfür die angegebene Schraube (A) durch eine 1/4-Drehung lockern und in den Führungen verschieben. -
Seite 17: Modbus-Kommunikation Aktivieren
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + PROFINET MA-5177-DEU TÓN MICRON+ PISTÓN MICRON+ PISTÓN Modbus-Kommunikation aktivieren : S02001100 v1.0.106 : S02001100 v1.0.106 : S02200100 v1.0.084 : S02200100 v1.0.084 : S02102100 v1.0.106 : S02102100 v1.0.106 2. Allgemeine Einstellungen Menü 2.2 Zusätzliche Einstellungen Akustisches Signal bei Alarm Bildschirmschoner 10 min 2.2 Zusätzliche... -
Seite 18: Konfiguration Des Knotennamens
IP-Adresse zuzuweisen. SPS-Konfiguration. GDSML-Datei Für die Konfiguration des Geräts mit Profinet-IP-Kommunikation in der SPS muss die von Meler gelieferte GDSML-Datei in das Projekt eingebunden werden. Sie können die neueste Version dieser Datei außerdem von der Website des Gateway-Herstellers www.anybus.com/de/support... -
Seite 19: Profibus
Siehe Punkt ‘6. Kommunikationsdatentabelle’ in diesem Handbuch, um die vollständige Liste der Funktionen anzuzeigen. Weitere Informationen über das Kommunikationsgateway erhalten Sie auf der Website des Herstellers unter www.anybus.com, von unserem technischen Kundendienst oder von Ihrem Meler-Vertreter. Hauptkomponenten 1. Kommunikationsgateway 2. Stromversorgungskabel 3. -
Seite 20: Anschluss Des Kommunikationskabels
FOCKE MELER GLUING SOLUTIONS PROFIBUS Anschluss des Kommunikationskabels Achtung: Gefahr durch Stromschläge. Die Nichtbeachtung kann zu Verletzungen oder zum Tod führen. 1. Schmelzgerät abschalten. 2. Zur Abnahme der Geräteverkleidung muss zuerst der Schaltschrank vom Tank getrennt werden. Hierfür die angegebene Schraube (A) durch eine 1/4-Drehung lockern und in den Führungen verschieben. -
Seite 21: Modbus-Kommunikation Aktivieren
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + PROFIBUS MA-5177-DEU TÓN MICRON+ PISTÓN MICRON+ PISTÓN Modbus-Kommunikation aktivieren : S02001100 v1.0.106 : S02001100 v1.0.106 : S02200100 v1.0.084 : S02200100 v1.0.084 : S02102100 v1.0.106 : S02102100 v1.0.106 2. Allgemeine Einstellungen Menü 2.2 Zusätzliche Einstellungen Akustisches Signal bei Alarm Bildschirmschoner 10 min 2.2 Zusätzliche... -
Seite 22: Verbindungen
Beispiel, Auswahl der Knotenadresse 42: SPS-Konfiguration. GDS-Datei Für die Konfiguration des Geräts mit Profibus-IP-Kommunikation in der SPS muss die von Meler gelieferte GDS-Datei in das Projekt eingebunden werden. Sie können die neueste Version dieser Datei außerdem von der Website des Gateway-Herstellers www.anybus.com/de/support herunterladen. -
Seite 23: Kommunikationsdatentabelle
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + Kommunikationsdatentabelle MA-5177-DEU 6. KOMMUNIKATIONSDATENTABELLE Im Folgenden die zugehörigen Tabellen: Address Description MAGNITUDE Read / Write TYPE Always number 0x1234 0x1234 uint16 Software Version HMI number 65535 uint16 General device Status number uint16 Temperature OK number uint16 Pumping number... - Seite 24 FOCKE MELER GLUING SOLUTIONS Kommunikationsdatentabelle Address Description MAGNITUDE Read / Write TYPE Temperature Setpoint Gun 5 ºC R / W Uint16 Temperature Setpoint Hose 6 ºC R / W Uint16 Temperature Setpoint Gun 6 ºC R / W Uint16 General device Status Command...
- Seite 25 ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + Kommunikationsdatentabelle MA-5177-DEU Address Description MAGNITUDE Read / Write TYPE Common: Hour number R / W uint16 Common: Minute number R / W uint16 Common: Seconds number R / W uint16 Shooting Ctrl: Photocells status number uint16 Shooting Ctrl: Electrovalves status number...
- Seite 26 FOCKE MELER GLUING SOLUTIONS Kommunikationsdatentabelle Address Values: 2 ---------0: OFF // 1: HEATING // 2: TEMP OK DELAY // 3: STANDBY // 4: INHIBITED // 5: ERROR // 6: READY // 7: UNKNOWN 3 ---------0: No_Ok // 1: Ok 4 ---------0: No active pumps // 1: Pump 1 active // 2: Pump 2 active // 3: Both pumps active...
-
Seite 27: Ersatzteilliste
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + ERSATZTEILLISTE MA-5177-DEU 7. ERSATZTEILLISTE In diesem Kapitel ist die Liste der an den Geräten der Baureihe ‘micron+’ gebräuchlichsten Ersatzteile aufgeführt, um Ihnen einen schnellen und sicheren Leitfaden an die Hand zu geben. Die Ersatzteile sind ganz normal in mehrere Gruppen unterteilt und entsprechend ihrer Anordnung in den Schmelzgeräten zusammengefasst. - Seite 28 FOCKE MELER GLUING SOLUTIONS ERSATZTEILLISTE Diese Seite enthält keinen Text.
-
Seite 29: Kommunikationsgateway
ANHANG KOMMUNIKATIONEN BAUREIHE MICRON + ERSATZTEILLISTE MA-5177-DEU A. KOMMUNIKATIONSGATEWAY Nº Art.- Num. Bezeichnung 150130530 Kommunikationsgateway Ethernet IP 150130540 Kommunikationsgateway Profinet 150130660 Kommunikationsgateway Profibus... - Seite 30 FOCKE MELER GLUING SOLUTIONS ERSATZTEILLISTE Diese Seite enthält keinen Text.
