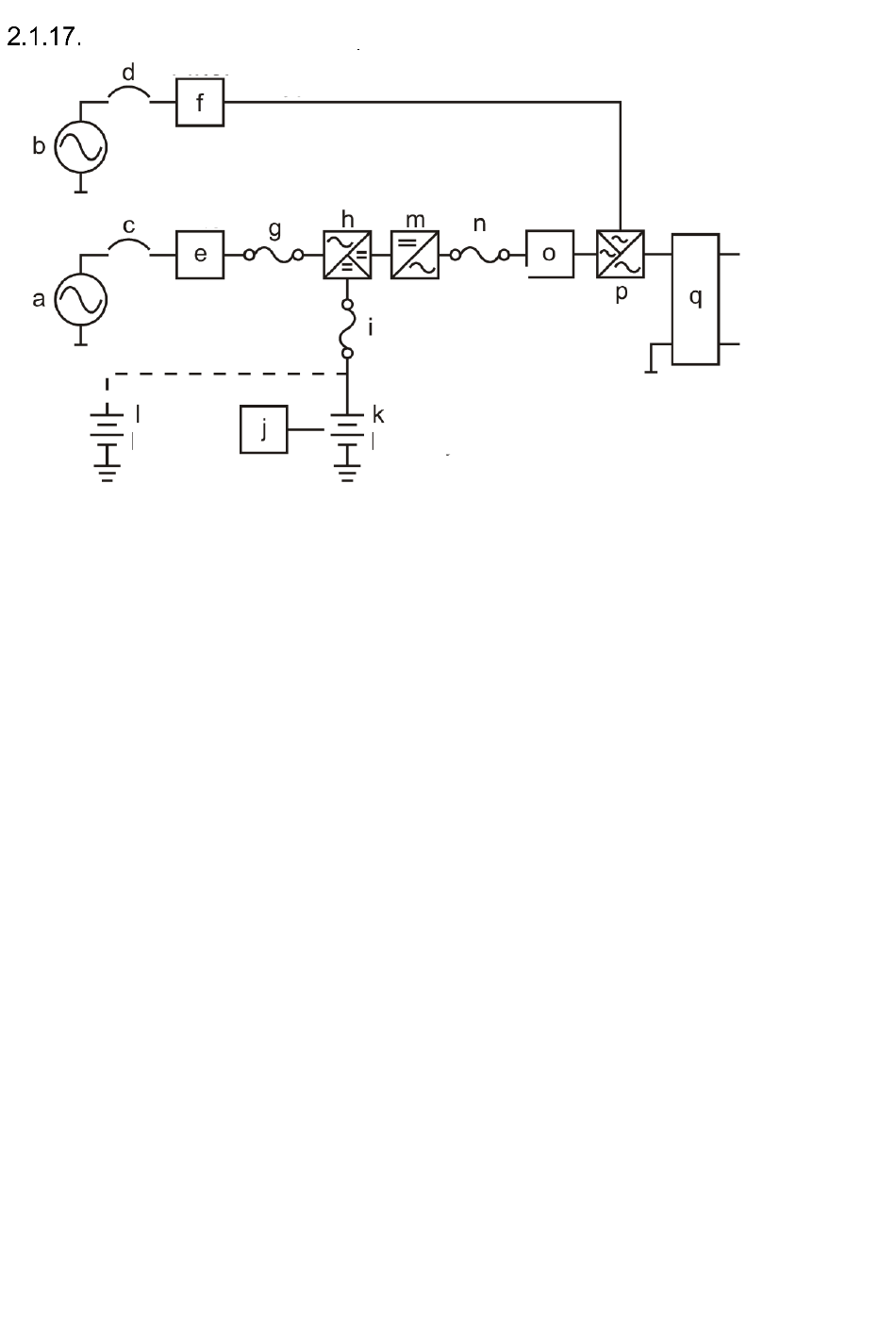

Systemblock mit Doppeleingang
Batterie
Externe Batterie
a. USV-Netzversorgungseingang: zur Bereitstellung der Wechselspannungsquelle für den
USV-Gleichrichterschaltkreis und das Ladegerät.
b. USV-Bypasseingang: zur Bereitstellung der Wechselspannungsquelle für den USV-
Bypasseingang und die Bypassschleife für Wartungsarbeiten.
c. Sicherungsschalter
Gleichrichterschaltkreises vor Überstrom.
d. Sicherungsschalter
Bypassschaltkreises vor Überstrom.
e. EMI-Filter auf USV-Netzeingang: zur Beseitigung der magnetischen Störungen von der
Wechselspannungsquelle oder vom Netzeingang der USV.
f. EMI-Filter auf USV-Bypasseingang: zur Beseitigung der magnetischen Störungen von
der Wechselspannungsquelle oder vom Bypasseingang der USV.
g. Sicherung für USV-Netzeingang: sorgt für Überstromschutz für den USV-
Gleichrichterschaltkreis.
h. Gleichrichter und Booster: Bei normalem Netzbetrieb wandeln Gleichrichter und Booster
die Wechselspannung
Eingangsleistungsfaktor.
aufgeladen, um den Umrichter mit Gleichspannung zu versorgen.
i. Eingangssicherung für Batterie: zum Schutz der Batterien, wenn der Gleichspannungs-
Booster außer Betrieb ist.
j. Ladegerät: das Batterieaufladegerät.
k. Interne Batterie:
Sicherheitsstrom von den Batterien bereitgestellt.
l. Externe Batteriebank: Durch Hinzufügen einer zusätzlichen Batteriebank wird die
Reservestromzeit verlängert.
m. Umrichter-Generator: Wandelt Gleichspannung in Wechselspannung um
n. Sicherung am USV-Umrichterausgang: Bei Überlastung der USV wird die Sicherung
geöffnet.
Filter
Bypassautomatik
Filter
Sicherung
Sicherung
Ladegerät
Interne Batterie
des USV-Netzeingangs:
des USV-Bypasseingangs:
in
Bei gestörter Netzversorgung werden die Batterien
Wenn die
Sicherun
g
Batterie
Gleichspannung
Wechselspannungsversorgung
8
Filter
USV-Ausgang
Zum Schutz
Zum Schutz
um und korrigieren
gestört
des USV-
des USV-
den
ist, wird
