3.5.4.2. Verwenden Sie die Taste

USV-Einstellungen. Die LCD-Anzeige wechselt in der folgenden
Reihenfolge: Abbildung Q1 (Summer)  Abbildung R1 (Selbsttest) 
Abbildung S1 (Spannungsbereich für den Bypass)  Abbildung T
(Synchronisationsbereich der Ausgangsfrequenz)  Abbildung U
(Ausgangsspannung des Umrichters)  Abbildung V1 (Betriebsmodus
der USV)  Abbildung W (Feineinstellung der Ausgangsspannung) 
Abbildung X (Identifikationsnummer der USV)  Abbildung Y
(Reihenfolge der USV im Parallelbetrieb).

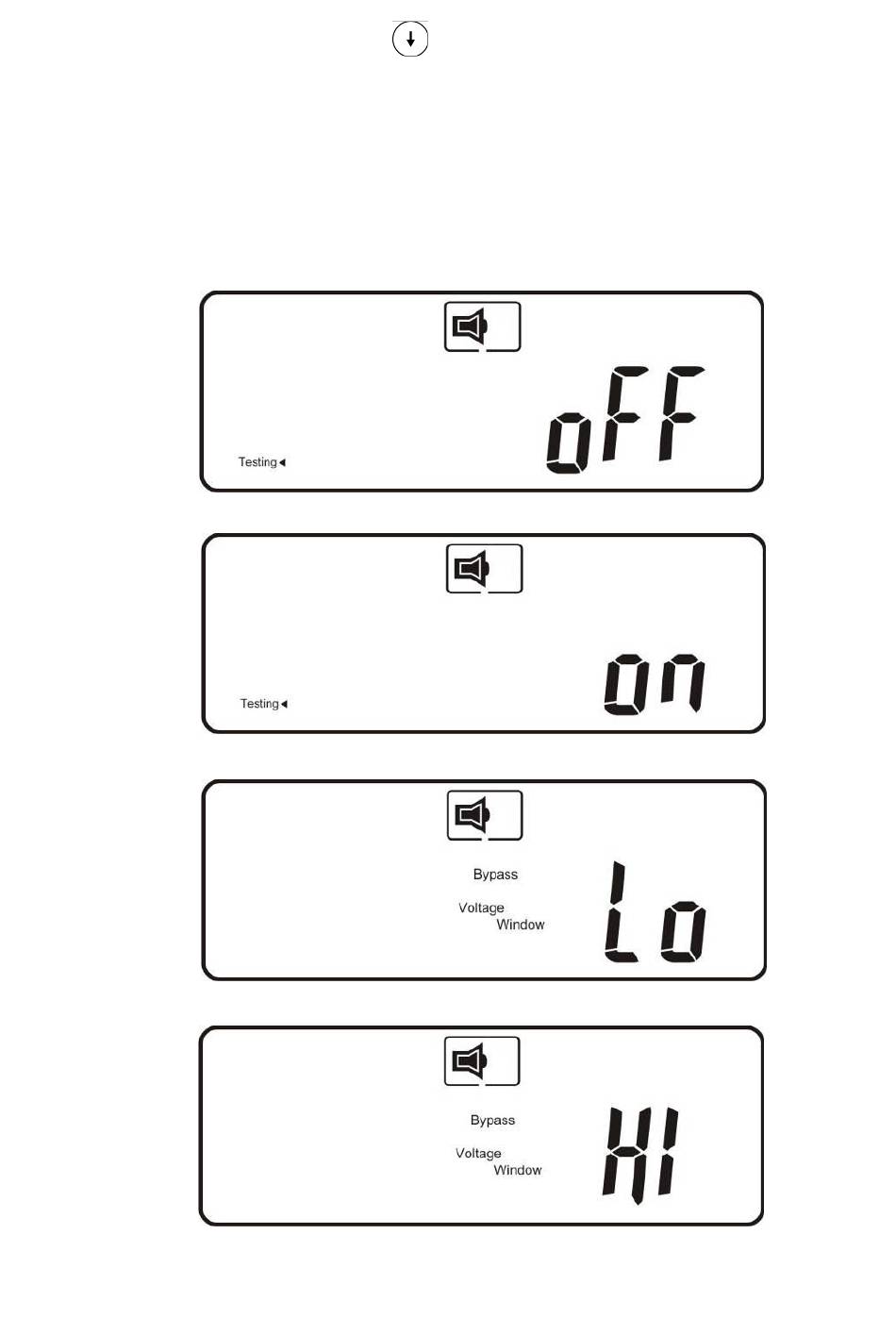

R1
R2
S1
S2
Anzeige „Selbsttest deaktiviert".
Anzeige „Selbsttest aktiviert".
Anzeige „Spannungsbereich für Bypass-Spannung breit".
Anzeige „Spannungsbereich für Bypass-Spannungsbereich breit".
zum Vorblättern und zur Überprüfung der
29
