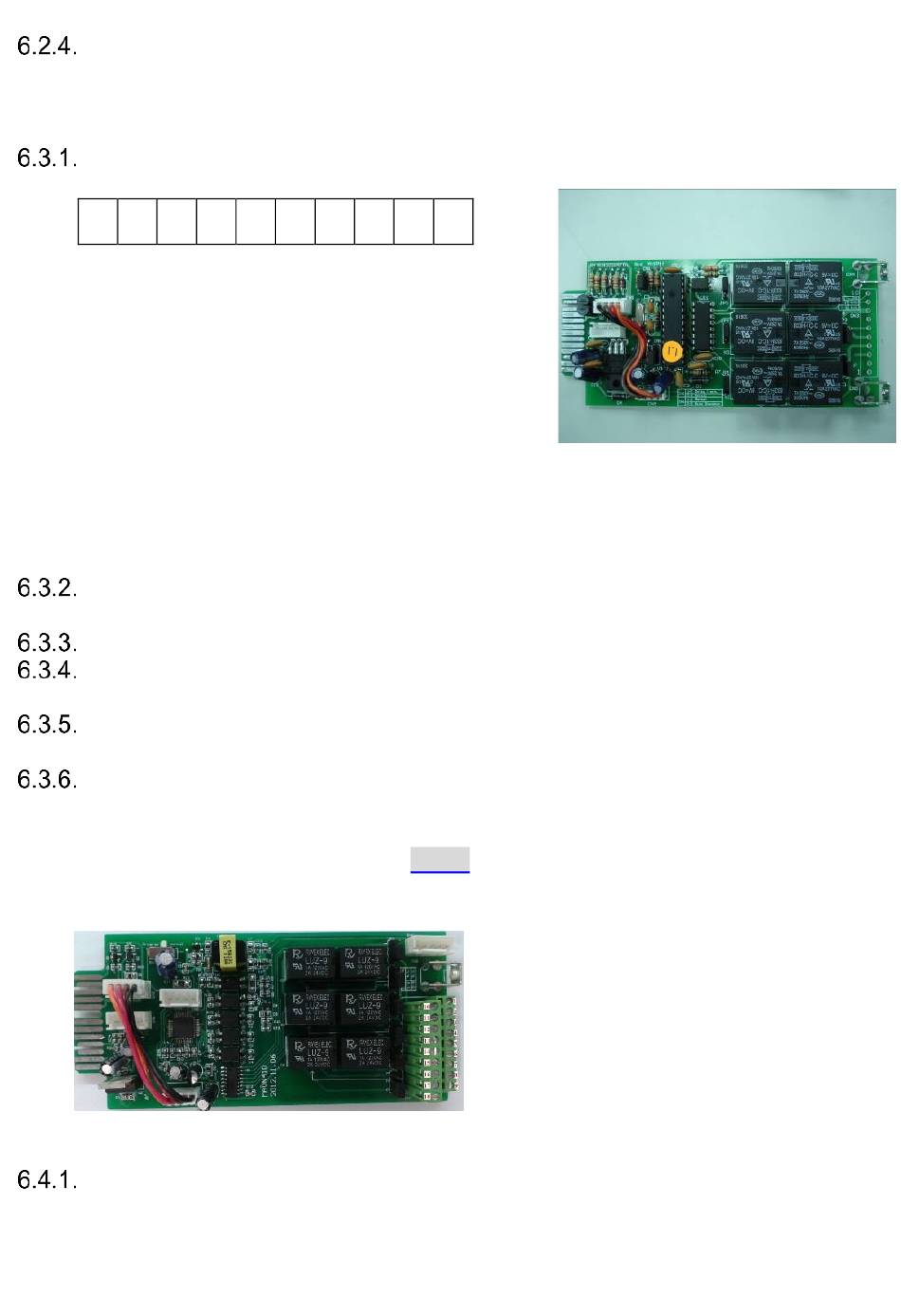

6.3. DCE (potentialfreier Kontakt)-B-Karte

Pinbelegungen der 10-poligen Klemmleiste:
1 2 3 4 5 6 7 8 9 10
Pin 1: USV im Bypass-Modus
Pin 2: Netzstrom anormal
Pin 3: Netzstrom normal
Pin 4: Umrichter Ein
Pin 5: Batterie schwach
Pin 6: Batterie schlecht oder anormal
Pin 7: USV Alarm
Pin 8: Gemeinsam
Pin 9: USV-Abschaltung (positives (+) Signal)
Pin 10: USV-Abschaltung (negatives (-) Signal)
Die Abschaltfunktion wird aktiviert, wenn zwischen den Pins 9 und 10 für 5
Sekunden eine Gleichspannung von +6~+25 V angelegt wird.
Die Schaltleistung der Relaiskontakte beträgt 40 VDC/25mA.
Installationsposition: Steckplatz 1 (CHA-CN7) oder Steckplatz 2 (CHB-
CN8)
Flexibler Signalausgang für N.C. (Normal geschlossen) oder N.O. (Normal
geöffnet) durch Brücken der Pins 1-2 oder 2-3 an JP1-5
Die Abschaltfunktion wird 1 Minute nach einem Netzausfall aktiviert, wenn
an CN1 und CN6 die Pins 1-2 gebrückt sind. Sind an CN1 und CN6 die
Pins 2-3 gebrückt, kann die Abschaltfunktion nur über die Pins 9-10 an
CN3 aktiviert werden. (Siehe 6.3.2.)

6.4. DCE (potentialfreier Kontakt)-C-Karte

Zur Installation beachten Sie bitte die mit der Karte gelieferte Anleitung:
New Dry Contact Card English Installation Guide (A5)-192321002014002.
