6. Optionale Schnittstellenkarten

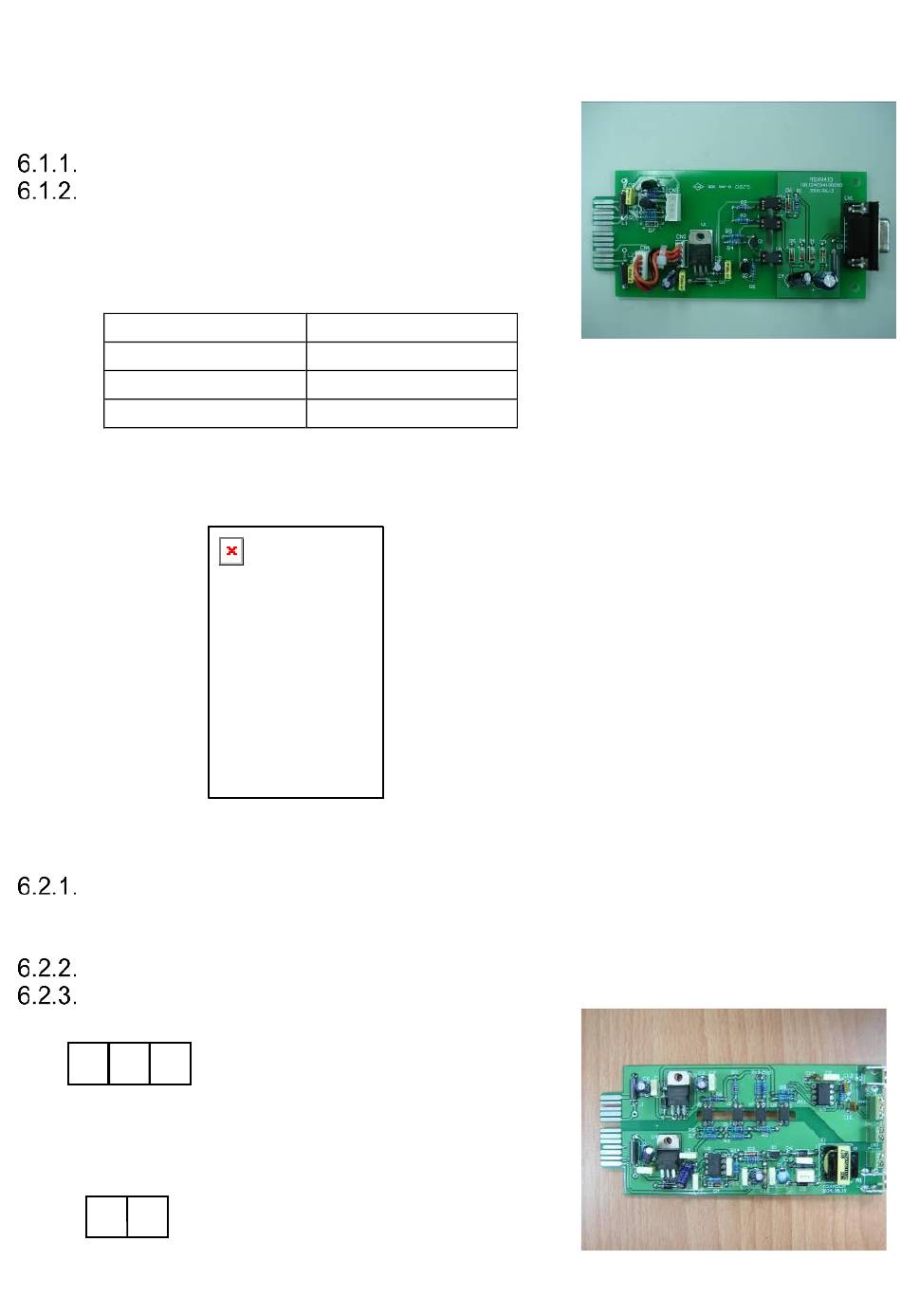

6.1. R2E- (RS-232-) Karte

CN1 ist für RS-232 DB9.
Festlegung
6.1.2.1. Schnittstelleneinstellungen
Die RS-232-Schnittstelle ist folgendermaßen
Baudrate
Datenwortlänge 8 Bits
Stoppbit
Parität
6.1.2.2. Pinbelegungen:
Die Pinbelegungen der echten RS-232 lauten folgendermaßen (Steckverbinder):

6.2. RSE- (RS-485-) Karte

CN1 ist für die Abschlusswiderstand-Funktion. Durch Überbrücken der
Pins 1 und 2 wird die Funktion aktiviert. Durch Überbrücken der Pins 2
und 3 wird sie deaktiviert.
CN2 ist für RS-485. CN3 ist für die externe Spannungsversorgung.
Festlegung:
CN2
2 3
1
CN2
1 3
einzustellen:
2400 bis 9600 bps
1 Bit
Keine
1  Erdung
2  A/Daten+
3  B/Daten-
1  AC+
2  AC-
Pin 3: RS-232 Rx
Pin 2: RS-232 Tx
Pin 5: Erdung
