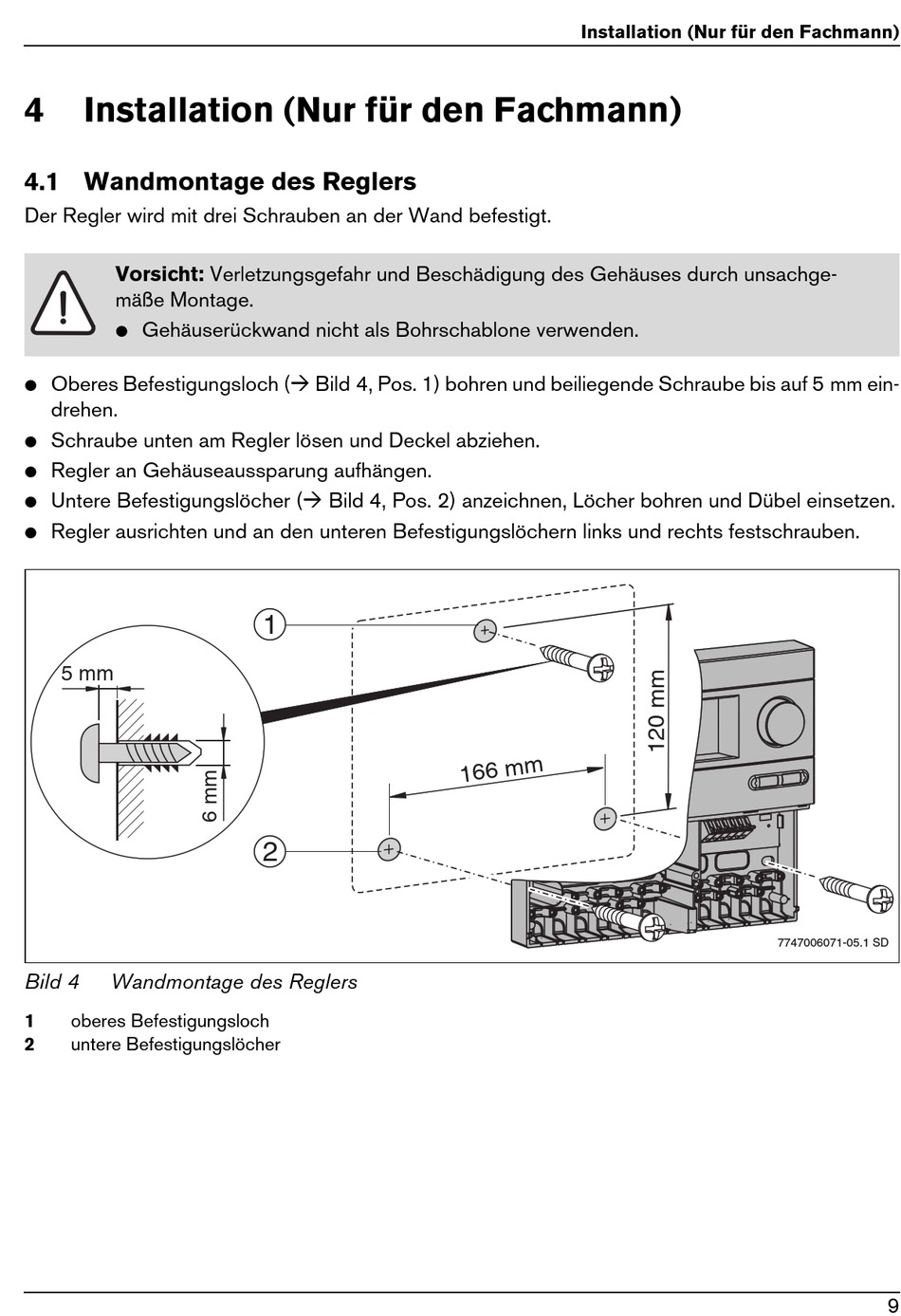

Installation (Nur für den Fachmann)
4.1 Wandmontage des Reglers
Der Regler wird mit drei Schrauben an der Wand befestigt.
Vorsicht: Verletzungsgefahr und Beschädigung des Gehäuses durch unsachge-
mäße Montage.
V Gehäuserückwand nicht als Bohrschablone verwenden.
V Oberes Befestigungsloch (
drehen.
V Schraube unten am Regler lösen und Deckel abziehen.
V Regler an Gehäuseaussparung aufhängen.
V Untere Befestigungslöcher (
V Regler ausrichten und an den unteren Befestigungslöchern links und rechts festschrauben.
5 mm
Bild 4
Wandmontage des Reglers
1
oberes Befestigungsloch
2
untere Befestigungslöcher
Bild 4, Pos. 1) bohren und beiliegende Schraube bis auf 5 mm ein-
Bild 4, Pos. 2) anzeichnen, Löcher bohren und Dübel einsetzen.
1
2
