- Seite 1 7 747 006 623 (08/2007) Sieger Heizsysteme GmbH D-57072 Siegen Telefon (0271) 2343-0 e-mail: info@sieger.net Installations- und Bedienungsanleitung Solarregler SR22 Bitte aufbewahren.
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung Allgemeine Sicherheitshinweise Symbolerklärung Angaben zum Produkt EG-Konformitätserklärung Lieferumfang Produktbeschreibung Technische Daten Vorschriften Installation (Nur für den Fachmann) Wandmontage des Reglers Elektrischer Anschluss 4.2.1 Kabeldurchführung vorbereiten 4.2.2 Leitungen anschließen Bedienung Elemente der Solarstation Elemente des Reglers Betriebsarten Temperaturwerte anzeigen Serviceebene (Nur für den Fachmann)
- Seite 3 Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung 1.1 Allgemeine Sicherheitshinweise Zu dieser Anleitung Die vorliegende Anleitung enthält wichtige Informationen für die sichere und fachgerechte Montage und Bedienung des Solarreglers. Diese Anleitung richtet sich sowohl an den Bediener als auch an den Fachmann. Kapitel, deren Inhalt nur an den Fachmann gerichtet ist, sind durch den Zusatz „Nur für den Fachmann“...
- Seite 4 Sicherheitshinweise und Symbolerklärung 1.2 Symbolerklärung Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet und grau hinterlegt. Signalwörter kennzeichnen die Schwere der Gefahr die auftritt, wenn die Maßnahmen zur Schadensverminderung nicht befolgt werden. – Vorsicht bedeutet, dass leichte Sachschäden auftreten können. –...

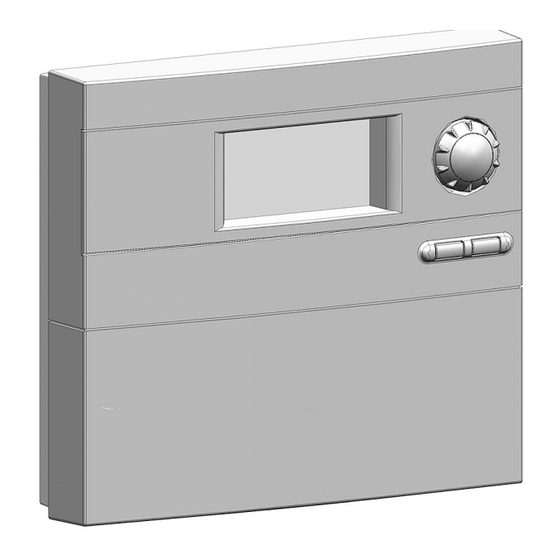

- Seite 5 7747006071.06-1.SD Wenn der Regler in eine Solarstation integriert ist, sind die Leitungen teilweise vormontiert. Bild 1 Regler SR22 mit Temperaturfüh- lern Produktbeschreibung Der Regler ist für den Betrieb einer Solaranlage ausgelegt. Er kann an einer Wand montiert werden oder ist in einer Solarstation integriert.
- Seite 6 Angaben zum Produkt Anlagenschema Solaranlage 7747006071.01-1.SD Bild 3 Anlagenschema Kollektorfeld Solarstation Solarspeicher Regler SR22 Hauptbestandteile der Solaranlage Kollektorfeld – besteht aus Flachkollektoren oder Vakuumröhrenkollektoren Solarstation – besteht aus Pumpe sowie Sicherheits- und Absperrarmaturen für den Solarkreis Solarspeicher – dient zur Speicherung der gewonnenen Solarenergie –...
- Seite 7 Angaben zum Produkt 2.4 Technische Daten Regler SR22 Eigenverbrauch Schutzart IP20 / DIN 40050 Anschlussspannung 230 V AC, 50 Hz Betriebsstrom : 1,1 A max. Stromaufnahme am Pumpenausgang 1,1 A (Nur 1 Pumpe anschließen!) Messbereich - 30 °C bis + 180 °C Zulässige Umgebungstemperatur...
- Seite 8 Vorschriften Vorschriften Dieses Gerät entspricht den einschlägigen EN-Vorschriften. V Folgende Richtlinien und Vorschriften einhalten: – Örtliche Bestimmungen und Vorschriften des zuständigen Elektrizitätsversorgungsunter- nehmens (EVU). – Gewerbliche und feuerpolizeiliche Bestimmungen und Vorschriften.
- Seite 9 Installation (Nur für den Fachmann) Installation (Nur für den Fachmann) 4.1 Wandmontage des Reglers Der Regler wird mit drei Schrauben an der Wand befestigt. Vorsicht: Verletzungsgefahr und Beschädigung des Gehäuses durch unsachge- mäße Montage. V Gehäuserückwand nicht als Bohrschablone verwenden. V Oberes Befestigungsloch ( Bild 4, Pos.
- Seite 10 Installation (Nur für den Fachmann) 4.2 Elektrischer Anschluss Gefahr: Lebensgefahr durch elektrischen Strom. V Vor Öffnen des Gerätes die Spannungsversorgung (230 V AC) unterbrechen. V Kabel mit Zugentlastung sichern. 4.2.1 Kabeldurchführung vorbereiten Die Kabel können je nach Montagesituation von hinten ( Bild 5, Pos.
- Seite 11 Installation (Nur für den Fachmann) 4.2.2 Leitungen anschließen Für den Anschluss der Leitungen müssen Sie folgendes beachten: – Örtliche Vorschriften wie Schutzleiterprüfung usw. einhalten. – Nur Zubehör vom Hersteller verwenden. Andere Fabrikate auf Anfrage. – Den Regler gegen Überlastung und Kurzschluss sichern. –...
- Seite 12 Bedienung Bedienung Hinweise für den Bediener Die Solaranlage wird bei der Inbetriebnahme von Ihrem Fachmann eingestellt und läuft vollauto- matisch. V Solaranlage auch bei längerer Abwesenheit (z. B. Urlaub) nicht abschalten. Wenn nach Vorgaben des Herstellers installiert wurde, ist die Solaranlage eigensicher. V Keine Veränderungen an den Reglereinstellungen vornehmen.
- Seite 13 Bedienung Elemente des Reglers 7747006071-04.1 SD Bild 8 Regler und Display Display Drehknopf Zurück-Taste OK-Taste Symbol für Temperatursensor Anzeige für Temperaturwerte, Betriebsstunden usw. Anzeige für „Speichermaximaltemperatur erreicht“ Animierter Solarkreislauf Anzeige für „Kollektorminimaltemperatur oder -maximaltemperatur erreicht“ 5.3 Betriebsarten Automatikbetrieb Wenn die Einschalttemperaturdifferenz zwischen den beiden angeschlossenen Temperaturfühlern überschritten wird, läuft die angeschlossene Pumpe.
- Seite 14 Bedienung 5.4 Temperaturwerte anzeigen Im Automatikbetrieb können mit dem Drehknopf verschiedene Anlagenwerte (Temperaturwerte, Betriebsstunden, Pumpendrehzahl) aufgerufen werden. Temperaturwerte werden über Positionsnummern im Piktogramm zugeordnet. 5.5 Serviceebene (Nur für den Fachmann) In der Serviceebene des Reglers wird die Regelung an die Gegebenheiten der Solaranlage ange- passt.
- Seite 15 Bedienung Einstell- bereich [voreinge- einge- Anzeige Funktion stellt] stellt Mindestdrehzahl bei Drehzahlregelung Diese Funktion legt die Mindestdrehzahl der Pumpe fest, sie 30-100 % ermöglicht die Anpassung der Drehzahlregelung an die individu- [50 %] elle Auslegung der Solaranlage. Kollektormaximaltemperatur und -minimaltemperatur min / max min / max Bei Überschreiten der Kollektormaximaltemperatur wird die...
- Seite 16 Bedienung Einstell- bereich [voreinge- einge- Anzeige Funktion stellt] stellt Grundeinstellungen Alle Funktionen und Parameter werden auf Grundeinstellung zurückgesetzt (außer Betriebsstunden). Nach dem Reset müssen alle Parameter überprüft und ggf. neu eingestellt werden. Tab. 3 Funktionen in der Serviceebene Warnung: Verbrühungsgefahr durch Warmwassertemperaturen über 60 °C! V Um die Zapftemperaturen auf max.
- Seite 17 Inbetriebnahme (Nur für den Fachmann) Inbetriebnahme (Nur für den Fachmann) Warnung: Pumpenschaden durch Trockenlauf. V Sicherstellen, dass Solarkreis mit Solarflüssigkeit gefüllt ist ( Montage- und Wartungsanleitung der Solarstation). V Bei Inbetriebnahme der Solaranlage die technischen Dokumente der Solarstation, der Kollek- toren und des Solarspeichers beachten.
- Seite 18 Störungen Störungen 7.1 Störungen mit Display-Anzeige Bei Störungen blinkt das Display rot. Zusätzlich stellt das Display die Art der Störung durch Symbole dar. V Für den Bediener: Beim Auftreten einer Störung einen Fachbetrieb verständigen. Art der Störung Anzeige Auswirkung Mögliche Ursachen Abhilfe Fühlerbruch (Kollektor- oder Speichertemperaturfühler) Pumpe wird abge-...
- Seite 19 Störungen 7.2 Störungen ohne Display-Anzeige Art der Störung Auswirkung Mögliche Ursachen Abhilfe Anzeige erloschen. Pumpe läuft nicht, obwohl Einschaltbedingungen gegeben sind. Der Solarspeicher wird nicht Keine Stromzufuhr, Sicherung Sicherung prüfen, ggf. austauschen. solarseitig beladen. oder Stromzuleitung defekt. Elektrische Anlage durch Elektro- fachmann prüfen lassen.
- Seite 20 Störungen Art der Störung Auswirkung Mögliche Ursachen Abhilfe Zu kaltes Trinkwasser (oder zu geringe warme Trinkwassermenge). Warmwassertemperaturregler am Temperatureinstellung nach zuge- Heizgerät, am Heizungsregler höriger Bedienungsanleitung ein- oder am Warmwassermischer ist stellen (max. 60 °C). zu niedrig eingestellt. Tab. 5 Mögliche Störungen ohne Display-Anzeige...
- Seite 21 Hinweise für den Bediener Hinweise für den Bediener 8.1 Warum ist eine regelmäßige Wartung wichtig? Ihre Solaranlage zur Trinkwassererwärmung oder Trinkwassererwärmung und Heizungsunter- stützung ist nahezu wartungsfrei. Dennoch empfehlen wir Ihnen, alle 2 Jahre eine Wartung von Ihrem Fachbetrieb durchführen zu lassen.
- Seite 22 Hinweise für den Bediener 8.4 Betriebsdruck kontrollieren, ggf. neu einstellen lassen Druckschwankungen innerhalb des Solarkreislaufs aufgrund von Temperaturänderun- gen sind üblich und führen nicht zu Störungen der Solaranlage. V Betriebsdruck am Manometer ( Bild 7) im kalten Anlagenzustand (ca. 20 °C) prüfen. Bei Druckabfall Ein Druckabfall kann folgende Ursachen haben: –...
- Seite 23 Protokoll für den Bediener...
