5 Elektrischer Anschluss

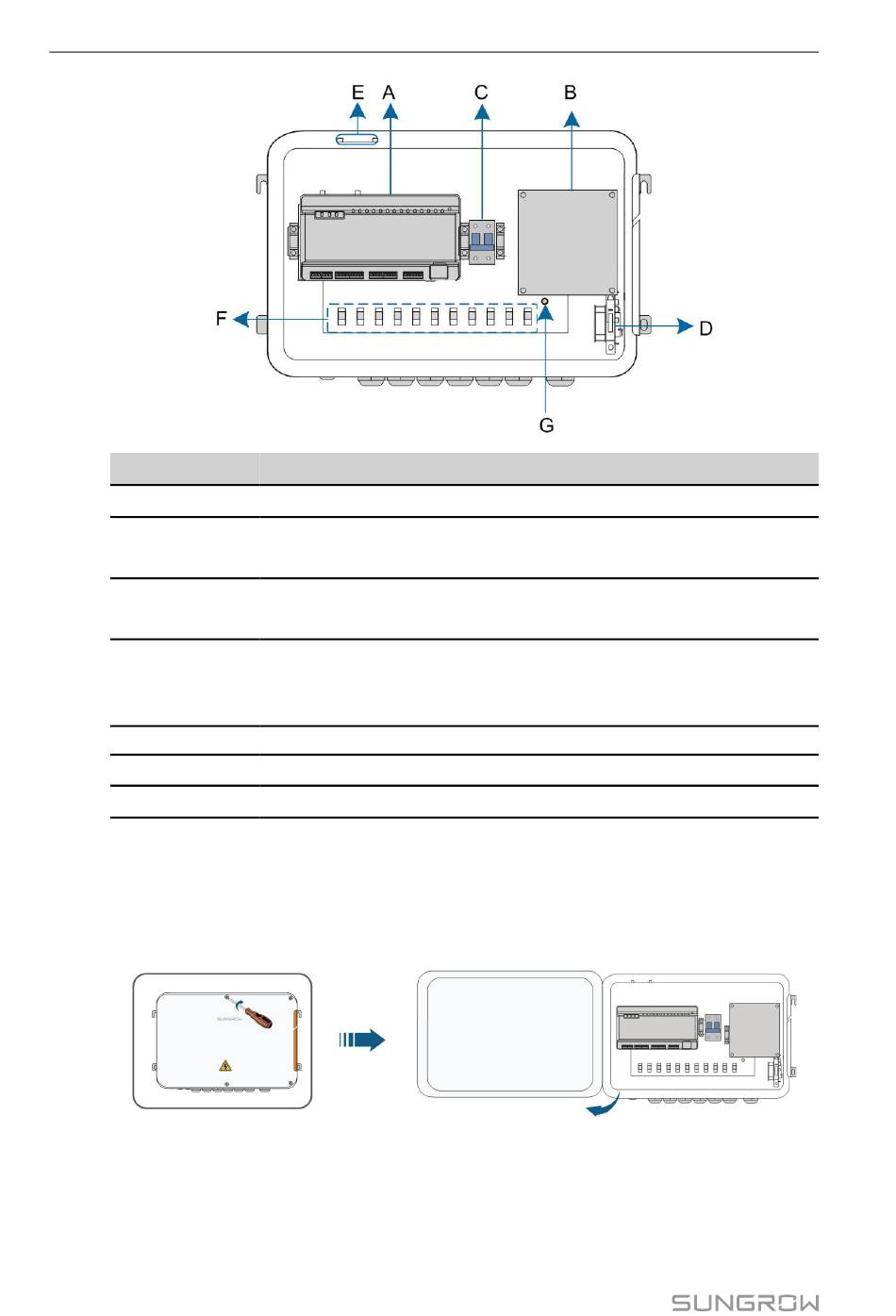

P P u u n n k k t t
A
B
C
D
E
F
G
5.3 Vorbereitung vor dem Anschließen der Kabel
Schritt 1Lösen Sie die 4 Schrauben an der Vorderseite des COM100 und öffnen Sie die
vordere Abdeckung des Schranks, wie in der folgenden Abbildung gezeigt.
Schritt 2Stellen Sie den internen Netzschalter des COM100 auf „OFF", um sicherzustellen,
dass das COM100 spannungsfrei ist.
16
B B e e s s c c h h r r e e i i b b u u n n g g
Logger1000A oder Logger1000B
Schaltnetzteil und Überspannungsschutzgerät, 24-VDC-
Stromversorgung
Mikro-Leistungsschalter zum Anschließen/Trennen der externen
220-VAC-Stromversorgung
Schalten Sie das Beleuchtungsgerät ein, bevor Sie die vordere
Abdeckung des Schranks öffnen, um die Nachtwartung zu
vereinfachen
Antenne
Kabelbinderschnalle, zum Binden von Kabeln verwendet
Erdungsklemme
