Dual CD 41 Serviceanleitung Seite 3

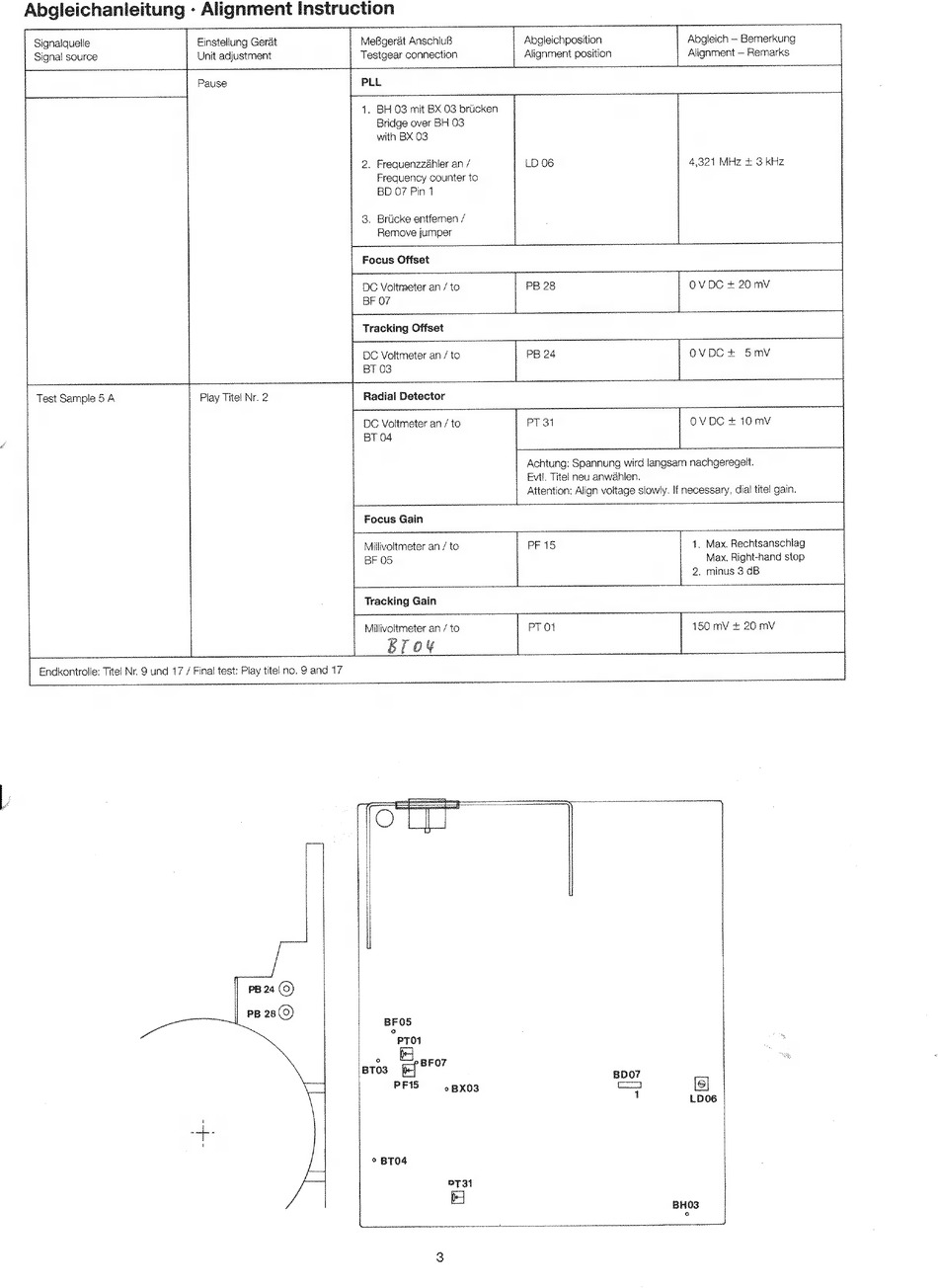

Abgleichanleitung - Alignment Instruction
Signalguelle
Signal source
Einstellung Gerât
Unit adjustment
Meßgerät Anschluß
Testgear connection
Abgleichposition
Alignment position
Abgleich — Bemerkung
Alignment — Remarks
Pause
PLL
Bridge over BH 03
with BX 03
2. Freauenzzâhler an /
Freguency counter to
BD 07 Pin 1
3. Brücke entfemen /
Remove jumper
| 1. BH 03 mit BX 03 brücken
LD 06 4,321 MHz + 3 kHz
Focus Offset
DC Voltraeter an / to
BF 07
PB 28
OVDC x 20 mV
Tracking Offset
DC Voltmeter an / to
BT 03
PB 24
ovDOz 5mV
Test Sample 5 A
m
Play Titel Nr. 2
Radial Detector
| oc Voltmeter an / to
BT 04
Focus Gain
PT 31
Evtl, Titel neu anwählen,
OVDC + 10 mV
Achtung: Spannung wird langsam nachgeregelt.
Attention: Align voltage slowly. If necessary, dial titel gain.
Millivoltmeter an / to
BF 05
PF 15 1. Max. Rechtsanschlag
Max. Right-hand stop
2. minus 3 dB
Tracking Gain
Millivoitmeter an / to
Broy
[2 01 150 mv t 20 mV
Endkontrolle: Titel Nr. 9 und 17 / Final test: Play titel no. 9 and 17
BFOS
o
Gi
o
8103 + SEO?
PF15 o BX03
* BTO4
BDO7
(AA
LDOS
BHO3
o
