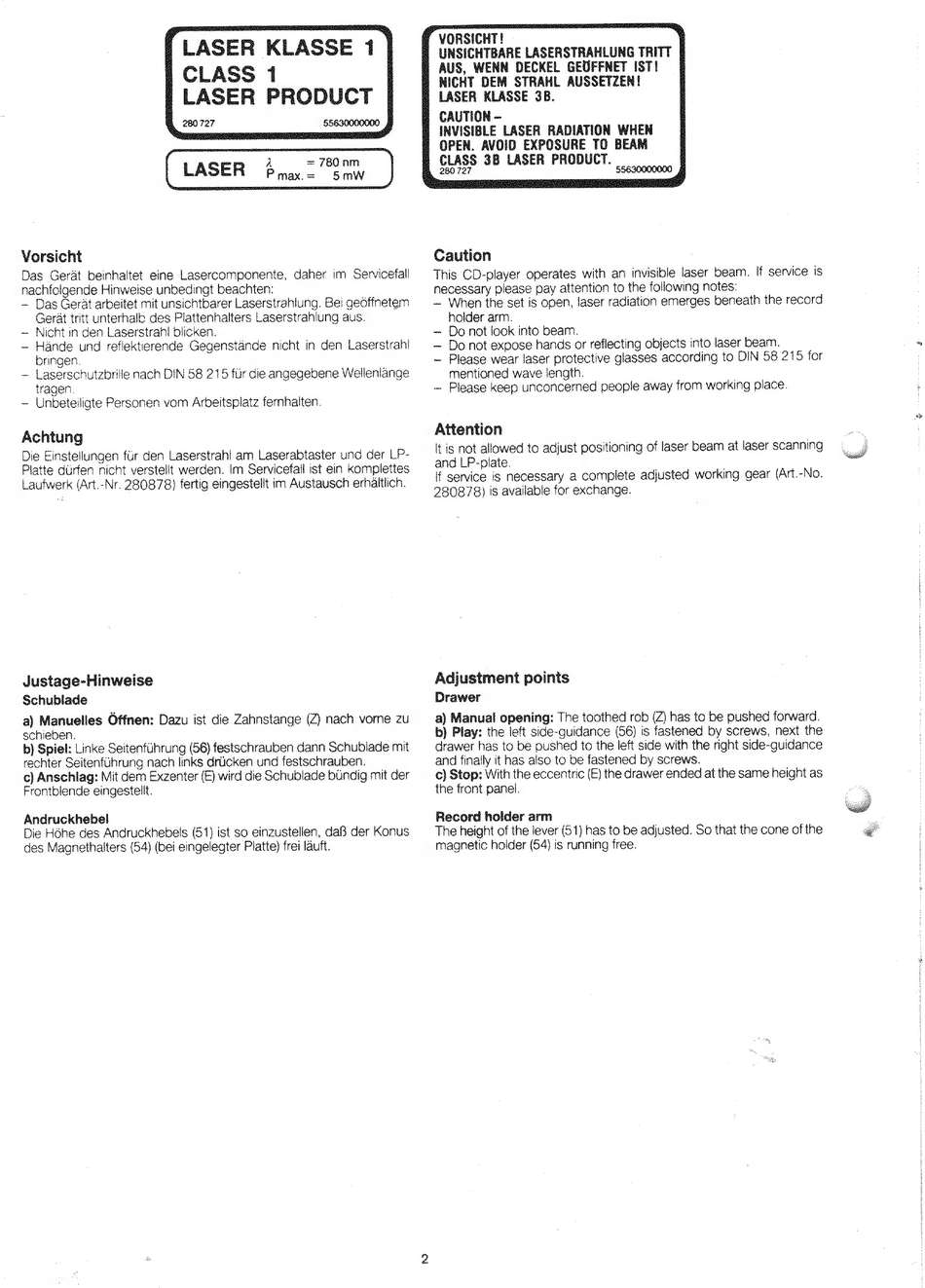

LASER KLASSE 1
CLASS 1
LASER PRODUCT
280727
55630000000
LASER juu SE
Vorsicht
Das Gerât beinhaltet eine Lasercomponente,
daher im Servicefall
nachfolgende Hinweise unbedingt beachten:
— Das Gerät arbeitet mit unsichtbarer Laserstrahlung. Bei geöffnetem
Gerät tritt unterhalb des Plattenhalters Laserstrahlung aus.
Nicht in den Laserstrahl blicken.
— Hände und reflektierende Gegenstände nicht in den Laserstrahl
bringen.
Laserschutzbrille nach DIN 58 215
für die angegebene Wellenlänge
tragen.
Unbeteiligte Personen vom Arbeitsplatz fernhalten.
1
Achtung
Die Einstellungen für den Laserstrahl am Laserabtaster und der LP-
Platte dürfen nicht verstellt werden. Im Servicefall ist ein komplettes
Laufwerk (Art.-Nr. 280878) fertig eingestellt im Austausch erhältlich.
Justage-Hinweise
Schublade
a} Manuelles Öffnen: Dazu ist die Zahnstange (Z) nach vorne zu
schieben.
b) Spiel: Linke Seitenführung (56) festschrauben dann Schublade mit
rechter Seitenführung nach links drücken und festschrauben.
c) Anschlag: Mit dem Exzenter (E) wird die Schublade bündig mit der
Frontblende eingestellt.
Andruckhebel
Die Höhe des Andruckhebels (51) ist so einzustellen, daß der Konus
des Magnethalters (54) (bei eingelegter Platte) frei läuft.
VORSICHT!
UNSICHTBARE LASERSTRAHLUNG TRITT
AUS, WENN DECKEL GEUFFNET IST!
NICHT DEM STRAHL AUSSETZENT
LASER KLASSE 3B.
CAUTION -
INVISIBLE LASER RADIATION WHEN
OPEN. AVOID EXPOSURE TO BEAM
CLASS 38 LASER PRODUCT. "
Caution
Do not look into beam.
i
i
i
l
Attention
Adjustment points
Drawer
a) Manual opening: The toothed rob (Z) has to be pushed forward.
b) Play: the left side-guidance (56) is fastened by screws, next the
drawer has to be pushed to the left side with the right side-guidance
and finally it has also to be fastened by screws.
c} Stop: With the eccentric (E) the drawer ended at the same height as
the front panel,
Record holder arm
The height of the lever (51) has to be adjusted. So that the cone ofthe
magnetic holder (54) is running free.
