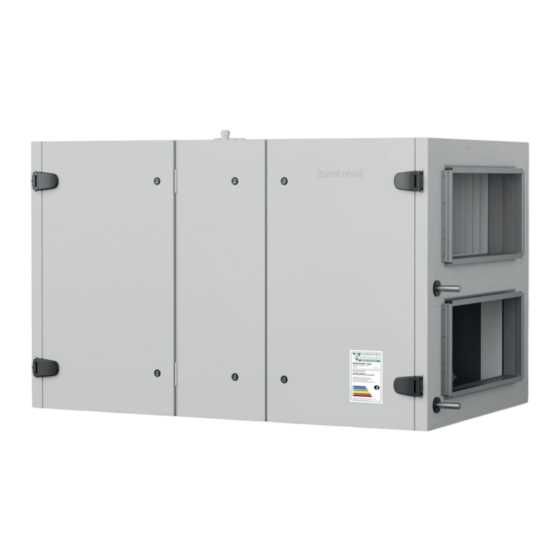

Inhaltszusammenfassung für Komfovent VERSO STANDARD

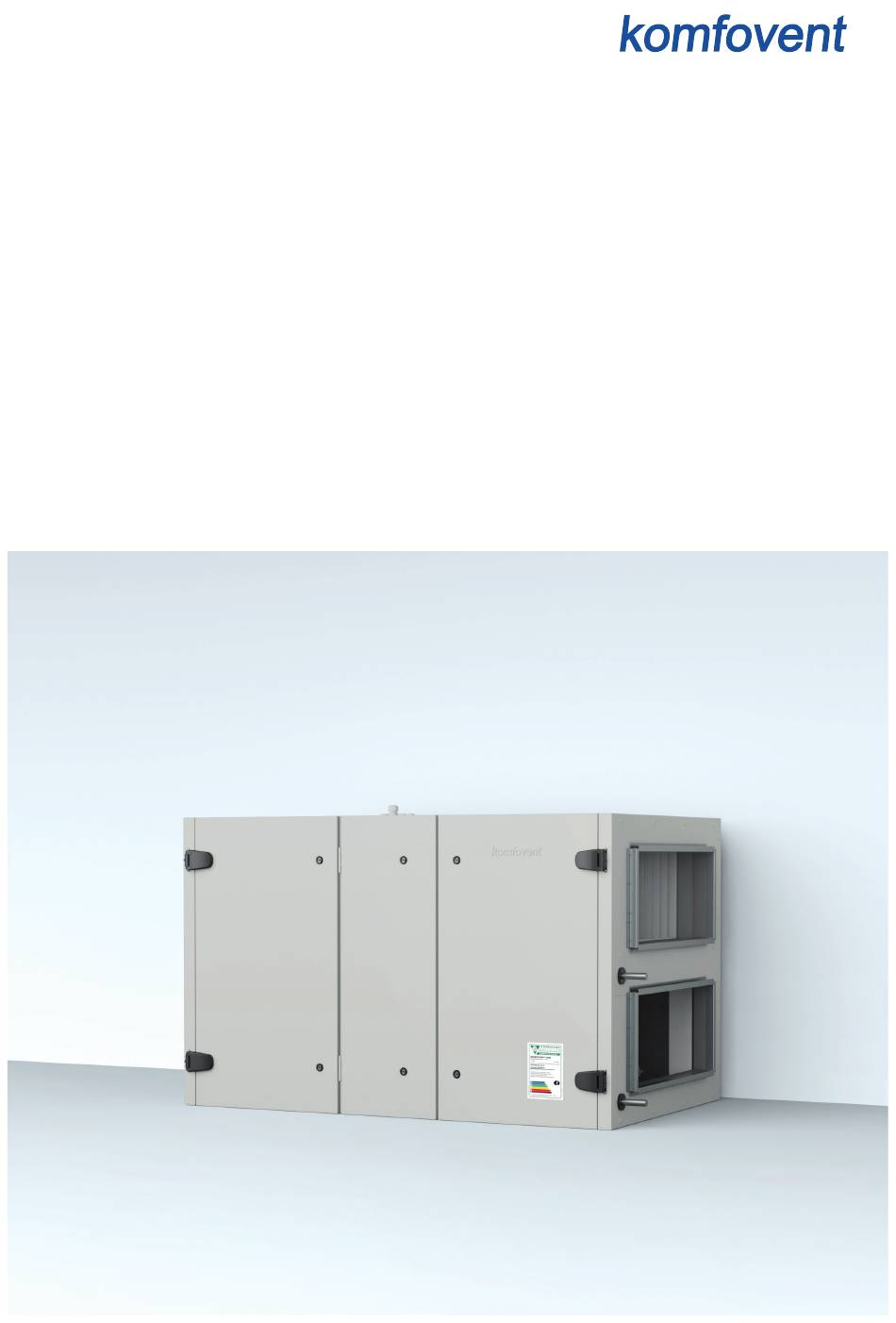

  • Seite 1 VERSO STANDARD INSTALLATIONSHANDBUCH...
  • Seite 3 6.5. Anschließen des Geräts an ein internes Computernetzwerk oder das Internet ..........55 7. FILTER ........................................58 8. INBETRIEBNAHME UND INSPEKTION DER ANLAGE ....................61 8.1. Bedienpanel C5.1 ...................................62 8.2. Starten der Anlage mit einem Computer ........................65 8.3. Schnell-Inspektion .................................67 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 4 1. EINLEITUNG Dieses Handbuch ist für qualifizierte Techniker bestimmt, die die Verso Standard - Lüftungsanlage ins- tallieren. Qualifizierte Fachkräfte sind Personen mit ausreichender Berufserfahrung und Sachkenntnis über Lüftungssysteme, deren Installation, Kenntnisse der elektrischen Sicherheitsanforderungen und die erfor- derliche Fähigkeit, ohne Gefährdung der eigenen oder anderer Personen zu arbeiten.
  • Seite 5 (von 1000 bis 7000m /h) hergestellt. 1.2.1. Gerätetypen nach Art der Wärmerückgewinnung Alle Verso Standard Lüftunganlagen sind in 3 Gruppen unterteilt, je nach Art des verwendeten Rekupe- rators (Wärmetauschers): Verso R – Lüftungsanlage mit einem Rotationswärmetauscher. Das rotierende Rad (Rotor) eines ro- tierenden Wärmetauschers sammelt Wärme oder Kälte aus der Raumluft und überträgt sie auf die frische...
  • Seite 6 Seiten des Geräts nach oben und umgekehrt verlegt werden können. Jedes Universalgerät verfügt über 16 verschiedene Optionen für die Kanalanordnung, die während der Installation leicht geändert werden können, je nach dem vorgesehenen Installationsort. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 7 Anordnung der Kanalanschlüsse für die verschiedenen Inspektionsseiten finden Sie im Abschnitt „Gerätekomponenten“. Rechte Inspektionsseite Linke Inspektionsseite Rechte Inspektionsseite Linke Inspektionsseite Luftzufuhrkanal zu Räumlichkeiten Luftzufuhrkanal zu Räumlichkeiten Abb. 3. Klassifikation der Einheiten nach Inspektionsseite Abhängig von Ihrer Bestellung. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 8 Verso R 1000 UH - 1300 UH - 1500 UH - 1700 UH - 2000 UH Rechte Inspektionsseite R1 Linke Inspektionsseite L1 7 12 Verso R 2500 H Rechte Inspektionsseite R1 Linke Inspektionsseite L1 Rechte Inspektionsseite R2 Linke Inspektionsseite L2 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 9 Verso R 3000 UH - 4000 UH Rechte Inspektionsseite R1 Linke Inspektionsseite L1 12 4 12 4 Verso R 5000 H Rechte Inspektionsseite R1 Linke Inspektionsseite L1 Rechte Inspektionsseite R2 Linke Inspektionsseite L2 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 10 Verso CF 1000 UH - 1300 UH - 1700 UH Rechte Inspektionsseite R1 Linke Inspektionsseite L1 2 11 Verso CF 2300 UH Rechte Inspektionsseite R1 Linke Inspektionsseite L1 2 11 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 11 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 12 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 13 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 14 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 15 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 16 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 17 7 – Innenluftfilter 8 – Kondensatablauf – Außen-Abluft 9 – Luftbypassventil 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers * Abhängig von der Bestellung. 12 – Zuleitungsdraht UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 18 Verso CF 1000 UV - 1300 UV - 1700 UV Rechte Inspektionsseite R1 Linke Inspektionsseite L1 Verso CF 2300 UV Rechte Inspektionsseite R1 Linke Inspektionsseite L1 2 11 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 19 Verso CF 3500 UV Rechte Inspektionsseite R1 Linke Inspektionsseite L1 12 9 Verso CF 5000 V Rechte Inspektionsseite R1 Linke Inspektionsseite L1 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 20 11 12 Verso R 1300 F Rechte Inspektionsseite R2/L1 Linke Inspektionsseite L2/R1 11 12 3 Verso R 1500 F Rechte Inspektionsseite R1 Linke Inspektionsseite L1 11 12 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 21 Rechte Inspektionsseite R2/L1 Linke Inspektionsseite L2/R1 12 11 Verso CF 1000 F - 1300 F - 1500 F Rechte Inspektionsseite R2/L1 Linke Inspektionsseite L2/R1 11 12 3 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 22 8 – Kondensatablauf 9 – Luftbypassventil – Außen-Abluft 10 – Rotationswärmetauscher 11 – Hauptplatine des C5-Controllers 12 – Zuleitungsdraht 13 – Schalldämpfer Abschnitt * Abhängig von der Bestellung. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 23 Auch kleine Elemente sollten auf einem Gabelstapler, einem Trolley oder von mehreren Personen transportiert werden. Max. 0,3 m ≥L Abb. 5. Beispiele für den Transport mit Kran, Gabelstapler und Trolley UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 24 Zubehör können diese Geräte im Freien montiert werden. Lüftungsanlagen sind für Umgebungstemperaturen von -30 °C bis +40 °C ausgelegt. UAB KOMFOVENT haftet nicht für Verluste, die durch den Frachtführer während des Transports und der Entladung verursacht wer- den.
  • Seite 25 • Verso Standard-Anlagen sind nicht für den Betrieb in Bereichen mit explosionsge- fährdeten Atmosphären vorgesehen. Lüftungsanlagen sind nicht für die Belüftung und Entfeuchtung von Nassbereichen (Schwimmbäder, Saunen, Autowaschanlagen usw.) ausgelegt. • Wenn die Anlage in einem Raum mit hoher Luftfeuchtigkeit installiert wird, kann bei kalter Witterung Kondensation an den Wänden des Gerätes auftreten.
  • Seite 26 Abb. 7. Montagepositionen von flachen Geräten Verso CF-Flachgeräte mit Gegenstrom-Wärmetauscher müssen mit einem Gefälle von 15-20 mm auf der Abflussseite aufgehängt werden, um das Abfließen des Kondensats aus dem Gerät zu erleichtern. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 27 Verso CF 1300 F 1133 16,5 49,5 13,5 43,5 Verso CF 1500 F 1133 16,5 49,5 13,5 43,5 Verso CF 2000 F 1634 Verso CF 2500 F 2034 52,5 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 28 1086 1179 772,5 772,5 Verso R 1000 FSA 1086 Verso R 1500 F UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 29 Durchführung von Wartungs- und Filteraustauscharbeiten. Für die Reparatur und den Aus- tausch von Bauteilen (z.B. Ausbau von Rotationswärmetauschern) ist vor dem Gerät ein Zugangsbereich in der Breite der Einrichtung B oder breiter zu gewährleisten. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 30 Wartung mindestens zweimal im Jahr, manchmal auch öfter, durchgeführt werden sollte; daher sollte der Benutzer oder die für die Wartung des Geräts verantwortliche Person dieses so sicher und einfach wie möglich erreichen können. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 31 Abb. 9. Verbindung von Abschnitten ohne Montagerahmen und mit Montagerahmen A – ohne Montagerahmen, B – mit werkseitig montiertem Rahmen für jedn Abschnitt separat, C – mit separat zu bestellendem Montagerahmen UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 32 Lüfter oder bei kleineren Geräten), können diese Abschnitte mit Hilfe der werkseitig montierten ex- ternen Spannelemente, die Sie an der Ober- oder Rückseite des Geräts finden, leichter festgezogen werden. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 33 3 – Schraube M8, 4 – Unterlegscheibe, 5 – Gewindebuchse, 6 – selbstklebende Dichtung, 7 – Dichtung auf einem Regal, das verschiedene Luftströme trennt, 8 – externe Spannelemente UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 34 1. Lüftungsgerät, 2. Schalldämpferabschnitt, 3. Klebeabstandshalter, 4. Schraube M8, 5. Unterlegscheibe 6. Anschluss des Zulufttemperatursensors Abb. 11. Verbinden und Abdichten der Sektionen der Einheit Verso R 1000 FSA UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 35 Es wird empfohlen, die Kanäle in unbeheizten Räumen (Dachboden, Keller) zu isolieren, um Wärmever- luste zu vermeiden. Es wird auch empfohlen, die Zuluftkanäle zu isolieren, wenn das Gerät zur Raumkühlung verwendet wird. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 36 Schalldämpfer an das Gerät angeschlossen werden. • Kanalsystemelemente sind mit separaten Halterungen zu versehen und so zu mon- tieren, dass ihr Gewicht nicht auf das Gerätegehäuse verlagert wird. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 37 350 × 1100 350 × 1100 350 × 1100 350 × 1100 5000 H Rechteckig 1100 × 400 1100 × 400 1100 × 400 1100 × 400 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 38 Kontakt mit der Oberfläche des Rohrs hat. Der Sensor muss thermisch isoliert werden, um zu verhin- dern, dass die Raumtemperatur die Messung der Wassertemperatur verfälscht. Abb. 13. Installation eines Rücklauf-Wassertemperaturfühlers UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 39 Siphon mit der richtigen Höhe oder einen Siphon mit einem Rückschlagventil an die Entwässerungsleitung anzuschließen. p < 0 H mm p > 0 H mm H/2 mm Abb. 14. Installation eines Siphons UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 40 Sie ihn nicht in Wasser ein. Der Ort der Kondensatsammlung muss zur Reinigung und Des- infektion leicht zugänglich sein. Abb. 16. Anschluss des Kondensatablaufs an die Kanalisation UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 41 3.7. Außenanlagen Verso Standard-Lüftungsgeräte sind ohne zusätzliche Modifikation nicht für die Installation im Außen- bereich geeignet. Geräte, die im Freien installiert werden sollen, müssen am Grundrahmen befestigt werden, und die Luft- klappen müssen an den Kanalanschlüssen installiert werden. Das Lüftungsgerät muss vor Witterungsein- flüssen geschützt werden, indem ein entsprechendes Dach und Hauben installiert werden.
  • Seite 42 5000 V 3~400 40,6 29,7 3~400 2 × 1850 5000 H 3~400 29,7 3~400 2 × 2263 Parameters of hot water 60–40 °C. Wasserkanal-Lufterhitzer (DH). Extra bestellen. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 43 (751, 370, 751) 1892 Rechts R1 1500 1520 (751, 390, 751) 7000 H 1892 Links L1 1500 1520 (751, 390, 751) (L1,L2) – wenn das Gerät aus den Abschnitten. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 44 327,5 322,5 327,5 322,5 150 (504,1319,504) 5000 H 2327 Links L1 1410 1250 327,5 322,5 327,5 322,5 150 (504,1319,504) (L1,L2) – wenn das Gerät aus den Abschnitten. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 45 Rechts R1 1400 1391/1340 286 (500, 1315, 500) 5000 V 2315 Links L1 1400 1391/1340 286 (500, 1315, 500) (L1,L2) – wenn das Gerät aus den Abschnitten. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 46 Abmessungen, mm Inspek- tionsseite Weite, B Länge, L Höhe, H Verso R Rechts R1 1050 3000 2379 2380 302,5 302,5 1000 FSA Links L1 1050 3000 302,5 302,5 UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 47 5 × 2,5 mm (Cu) 5 × 4,0 mm (Cu) 5 × 6,0 mm (Cu) 5 × 10,0 mm (Cu) 5 × 16,0 mm (Cu) 5 × 25,0 mm (Cu) UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 48 Abb. 18. C5-Steuerung-Hauptboard 1 – Verbindung zum Bedienpanel, 2 – Verbindung zum Intranet oder Internet, 3 – innere Verbindungen der Komponenten, 4 – Ausgänge für externe Komponenten UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 49 Modbus RS485 (1-3) – Datenkabelverbindung, um die Einheit von einem Gebäudeverwaltungspro- gramm aus über das Modbus-RTU-Protokoll zu steuern. Diese Klemmen können auch für den Anschluss von zusätzlichen Heiz-/Kühlzonenregelungsmodulen verwendet werden (siehe „Installationsanleitung für zusätzliche Zonenregelung“). UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 50 Rücklaufwassertemperaturfühlers (NTC 10kΩ) verwendet, der vor dem Einfrieren schützt. Abb. 20. Rücklauf-Wassertemperaturfühler B1 (11–12) – Klemme für einen Zulufttemperaturfühler (NTC 10kΩ) zur Steuerung der Lufttemperatur. Abb. 21. Zuluft-Temperatur-Sensor UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 51 Installation von VAV-Drucksensoren die Anweisungen des Herstellers. Außerdem werden diese Anschlüsse für die DCV-Luftstromsteuerung verwendet, wenn ein separates 0...10 V-Signal zur Einstellung der Lüftungs- intensität verwendet werden kann (siehe „Benutzerhandbuch“). UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 52 4 × 0,22 mm Kabel ersetzen, das nicht länger als 150 m ist. Wenn das DX-Gerät nicht in der Steuerungssoftware vordefiniert wurde, sind diese Ausgänge inaktiv. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 53 Abb. 24. Anschlussplan für das Bedienpanel Verwenden Sie keine scharfen Werkzeuge (z.B. Schraubenzieher), um die Kontak- te am Bedienpanel zu befestigen. Bitte verwenden Sie einen Bleistift oder einen Kugelschreiber. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 54 Vibrationen des Geräts lösen oder mit beweg- lichen Teilen des Geräts (Ventilatoren, Ventile, Rotorrad) in Berührung kommen. Ver- wenden Sie gegebenenfalls spezielle Kabelbinder, um die Drähte am Gerätegehäuse zu befestigen. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 55 Internet angeschlossen werden. Im Falle eines Computers wird die Anlage über einen Webbrowser gesteuert, im Falle eines Smartphones – über die Komfovent-App. Verwenden Sie ein Kabel des Typs CAT5, um Ihre Lüftungsanlage mit dem Computernetzwerk zu verbinden (RJ45-Verbindung; siehe Abb. 18). Die Gesamtkabellänge zwischen dem Gerät und dem Netzwerkrouter darf 100 m nicht überschreiten.
  • Seite 56 Anweisungen im Handbuch des Routers. Je nachdem, ob Sie Ihren Computer oder Ihr Smartphone mit der Komfovent-App zur Steuerung Ihrer Lüftungsanlage verwenden wollen, müssen Sie auch eine ent- sprechende Portnummer zum Router eingeben. Zur Steuerung über Ihren Computer verwenden Sie den Port 80, zur Steuerung über Ihr Smartphone den Port 502.
  • Seite 57 Prisijungimas internetu Verbindung über das Internet INTERNETAS INTERNET „Komfovent“ programėlė „Komfovent“ App Abb. 28. Beispiele für die Verbindung der Lüftungsanlage mit dem Internet oder dem lokalen Netzwerk UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 58 7. FILTER Luftfilter dienen zur Entfernung von Staub, Bakterien und anderen feinen Partikeln aus der Zu- und Abluft. Die meisten Verso Standard-Lüftungsgeräte sind mit Kompaktfiltern oder bei größeren Geräten mit Taschenfiltern ausgestattet. Filter sind hergestellt aus synthetischem Gewebe und können verschiedene Filterklassen haben, d.h.
  • Seite 59 Ziehen an den Griffen des Spannmechanismus oben und unten am Filter gelöst werden (siehe Anhang 1 „Filterwechsel“ der Verso Standard-Bedienungsanleitung). Nach dem Einsetzen der Beutelfilter vergessen Sie nicht, den Spannmechanismus richtig zu drücken, um die Filter fest an die vorgesehenen Dichtungen zu pressen.
  • Seite 60 650 × 530 × 92 ePM10 50% (M5)* 650 × 530 × 92 Klasse ePM1 60% (F7) ist auf Anfrage erhältlich. Klasse ePM1 60% (F7) ist auf Anfrage erhältlich. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 61 ECONOMY 2 – minimale Belüftungsintensität (20%), gewünschte Lufttemperatur – 19 °C. • SPECIAL – maximale Belüftungsintensität (100%), gewünschte Lufttemperatur – 21 °C. Dieser Modus kann auch verwendet werden, um Heizen/Kühlen und andere Funktionen zu deaktivieren. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 62 Wenn die Anlage an das Stromnetz angeschlossen ist, zeigt das Bedienpanel einen Startbildschirm oder einen Bildschirmschoner an, den Sie mit einem einzigen Antippen ausschalten können. Separat zu bestellen. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 63 Lüftungsgerät über das Bedienteil ausgeschaltet werden. Wird diese Kalibrierung nicht durchgeführt, kann es dazu führen, dass der CF Wärme- tauscher einfriert oder sogar bei niedrigen Temperaturen beschädigt wird. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 64 Sollwert Einstellungen zurücksetzen Zuluftstrom Sollwert en zurücksetzen So schalten Sie die Lüftungsanlage aus und kehren zum Startbildschirm zurück: Betriebsarten Betriebsarten Betriebsarten Betriebsmodus ändern? bsarten Betriebsarten Betriebsmodus ändern? UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 65 2000 m³/h 26.5 °C 100% RLT Steuerung An/Aus Į Betriebsart Economy2 Aktive Funktionen Alarm Status Keine Alarme Wenn das Passwort geändert wurde, verwenden Sie das geänderte Passwort. UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 66 Funktionen Zuluftstrom Alarme/Status Abluftstrom Sollwert Zeitplan Einstellungen Zuluftstrom Abluftstrom Sollwert Zuluftstrom Abluftstrom Sollwert Zuluftstrom Abluftstrom Sollwert Zuluftstrom Abluftstrom Sollwert Heizen Kühlen Befeuchtung LUFTSTROM STEUERUNGSMODUS TEMPERATUR STEUERUNGSMODUS Sichern UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 67 Das Kondensat fließt leicht aus dem Gerät ab und die Abflussleitung ist wasserdicht Die Kalibrierung des CF-Wärmetauschers wurde durchgeführt (nur CF-Einheiten) Weitere Bemerkungen: Installateur Unternehmen Telefonnummer Datum Unterschrift UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor Verso Standard_ installation manual_24-03...
  • Seite 68 SERVICE AND SUPPORT PARTNERS LITHUANIA J. PICHLER Gesellschaft m. b. H. www.pichlerluft.at UAB KOMFOVENT Phone: +370 5 200 8000 Ventilair group www.ventilairgroup.com service@komfovent.com ACB Airconditioning www.acbairco.be www.komfovent.com REKUVENT s.r.o. www.rekuvent.cz FINLAND Komfovent Oy WESCO AG www.wesco.ch Muuntotie 1 C1 FI-01 510 Vantaa, Finland SUDCLIMATAIR SA www.sudclimatair.ch...
