2.55
ProtecTor
Tor-Abschirmung in neuer Dimension
Installations- und Betriebsanleitung

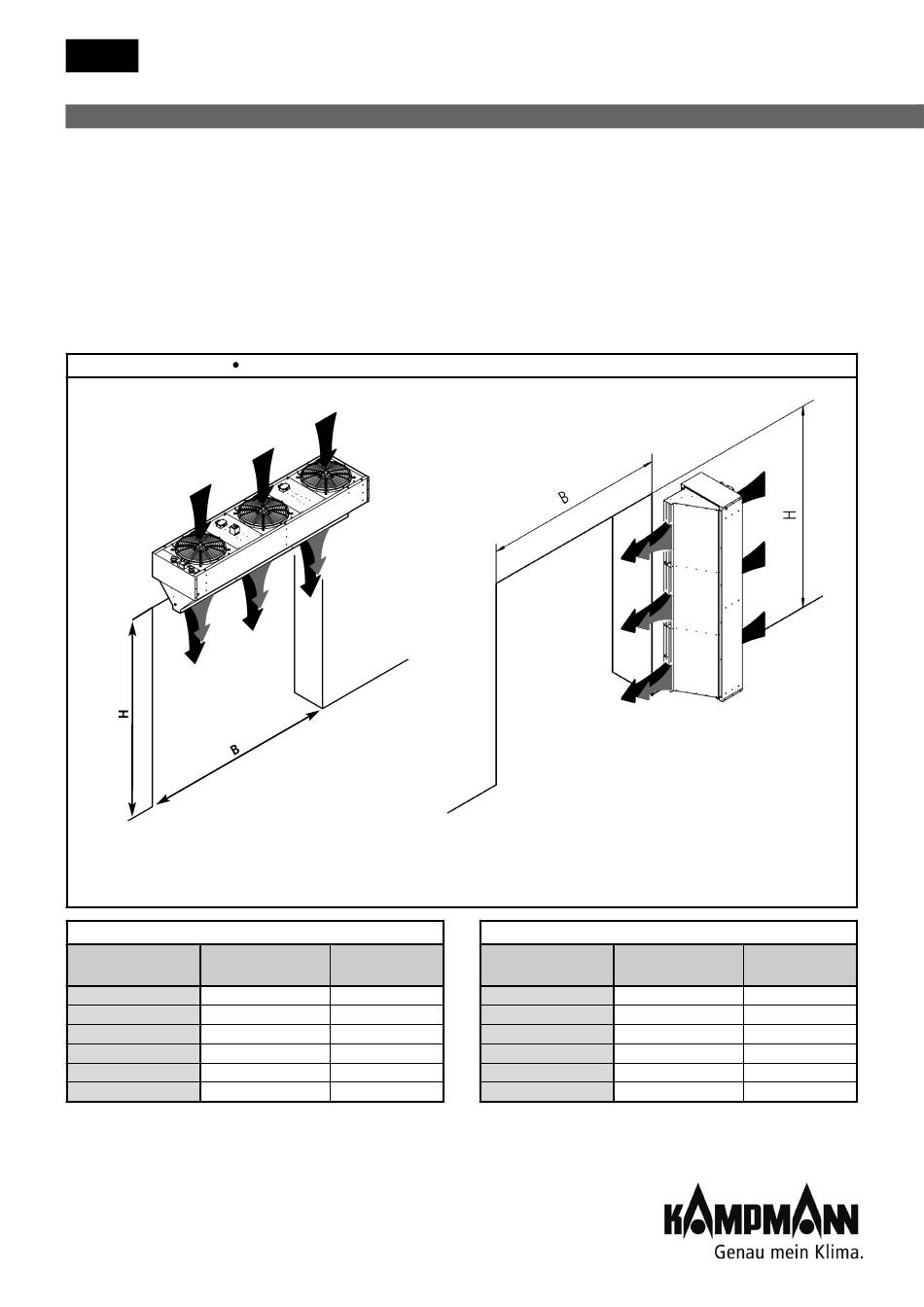

Maximale Montagehöhe Maximale Torbreite
horizontale Ausführung
Abmessungen Ausführung horizontal
Typ
max. Montagehöhe
ProtecTor
302066
402066
502066
302076
402076
502076
1)
die Angaben verringern sich bei Einsatz von Ausblas mittig kurz (c) um min. 1 m
10
2.2 Montageabstände
Bei der Gerätemontage mit allseitig freiem Ansaug auf den
Mindestabstand von 320 mm oberhalb des Motorschutzkorbes achten.
Durch Unterschreiten des Mindestabstandes verringert sich die Leistung
des Lufterhitzers, der Geräuschpegel erhöht sich.
Bei eingeschränkt freiem Ansaug aufgrund eingegrenzter Montageorte
(z.B. angrenzende Wände, korridorähnliche Aufstellräume) auf die sich
ergebende geringere Montagehöhe achten, um die gewünschte Leistung
zu erhalten.
1)
H
max. Torbreite B
m
m
3,50
3,25
3,50
4,25
3,50
5,25
4,50
3,25
4,50
4,25
4,50
5,25
Abmessungen Ausführung stehend
Typ
max. Torhöhe H
ProtecTor
2302066
2402066
2502066
2302076
2402076
2502076
stehende Ausführung
max. Torbreite
1)
B
m
m
3,25
3,50
4,25
3,50
5,25
3,50
3,25
4,50
4,25
4,50
5,25
4,50
