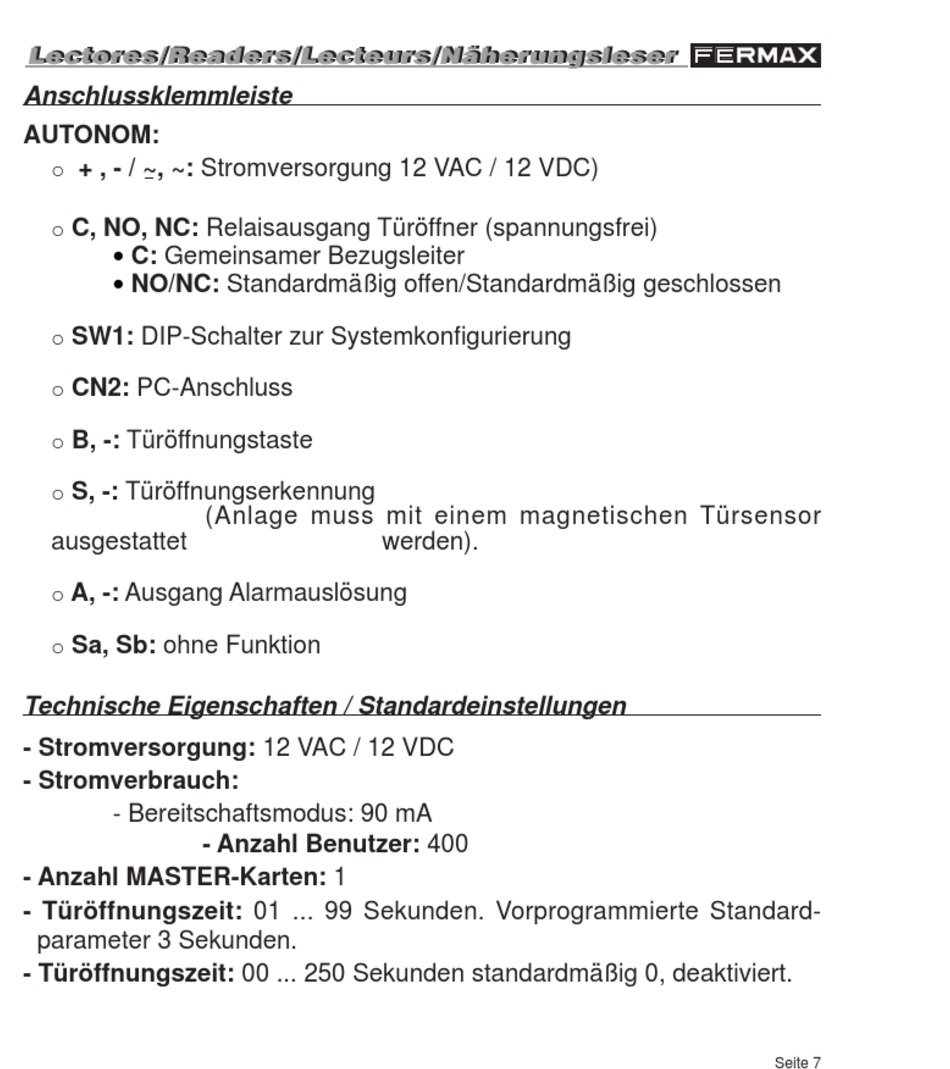

Autonom; Anschlussklemmleiste; Technische Eigenschaften / Standardeinstellungen - Fermax Lector Installationsanleitung

Lectores/Readers/Lecteurs/Näherungsleser Lectores/Readers/Lecteurs/Näherungsleser

Anschlussklemmleiste

AUTONOM:

+ , - / ~, ~: Stromversorgung 12 VAC / 12 VDC)
o
C, NO, NC: Relaisausgang Türöffner (spannungsfrei)
o
 
C: Gemeinsamer Bezugsleiter
 
NO/NC: Standardmäßig offen/Standardmäßig geschlossen
SW1: DIP-Schalter zur Systemkonfi gurierung
o
CN2: PC-Anschluss
o
B, -: Türöffnungstaste
o
S, -: Türöffnungserkennung
o
ausgestattet
A, -: Ausgang Alarmauslösung
o
Sa, Sb: ohne Funktion
o

Technische Eigenschaften / Standardeinstellungen

- Stromversorgung: 12 VAC / 12 VDC
- Stromverbrauch:
- Bereitschaftsmodus: 90 mA
- Anzahl MASTER-Karten: 1
- Türöffnungszeit: 01 ... 99 Sekunden. Vorprogrammierte Standard-
parameter 3 Sekunden.
- Türöffnungszeit: 00 ... 250 Sekunden standardmäßig 0, deaktiviert.
(Anlage muss mit einem magnetischen Türsensor
werden).
- Anzahl Benutzer: 400
Seite 7
