DS 1742− − − − 001D

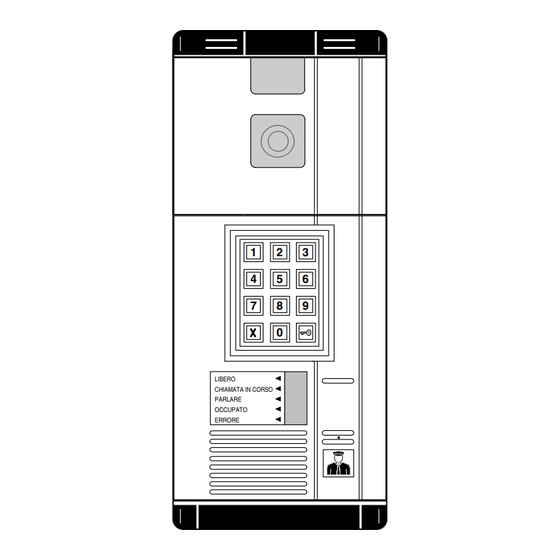

SISTEMA EASY 2 WIRE VIDEO
EASY 2 WIRE VIDEO SYSTEM
SYSTEME EASY 2 WIRE VIDEO
SISTEMA EASY 2 WIRE VIDEO
EASY 2 WIRE VIDEO SYSTEM
1
2
4
5
7
8
0
LIBERO
CHIAMATA IN CORSO
PARLARE
OCCUPATO
ERRORE
3
6
9
Mod.
1742
LBT 7048

Werbung

loading

Verwandte Anleitungen für urmet 1742

Inhaltszusammenfassung für urmet 1742

  • Seite 1 SISTEMA EASY 2 WIRE VIDEO EASY 2 WIRE VIDEO SYSTEM Mod. SYSTEME EASY 2 WIRE VIDEO 1742 SISTEMA EASY 2 WIRE VIDEO EASY 2 WIRE VIDEO SYSTEM DS 1742− − − − 001D LBT 7048 LIBERO CHIAMATA IN CORSO PARLARE OCCUPATO ERRORE...
  • Seite 2 ITALIANO PRESTAZIONI Il sistema EASY 2 WIRE VIDEO consente di realiz- Il Sistema Easy 2 Wire Video consente la realizza- zare impianti videocitofonici fino a 8 Moduli di Chia- zione di impianti videocitofonici con 5 conduttori mata Principali in commutazione automatica. senza cavo coassiale .
  • Seite 3 (Sch. 1042/21) e batteria tampone. ♦ Modulo postino, con possibilità di apertura porta in fascia oraria prefissata. Nota: Nel caso di installazione di moduli opzionali (repertorio elettronico, modulo display, batteria tam- pone) occorre affiancare l’alimentatore Easy 2 Wire Sch.1042/20 all’alimentatore video Sch.1742/20. DS1742-001D...
  • Seite 4 INSTALLAZIONE CONDUTTORI UTILIZZABILI MASSIMA DISTANZA IN UN IMPIANTO Il cavo elettrico da usare per le connessioni può Le distanze MASSIME da rispettare sono: essere del normale cavo unipolare della sezione adeguata. 50m tra: - alimentatore (base o di soccorso) - modulo di chiamata 100m tra: - elettroserratura SEZIONE DEI CONDUTTORI - modulo di chiamata...
  • Seite 5 Ogni modulo di chiamata deve essere affiancato ad un modulo con telecamera CCD nel cui interno occorre montare il dispositivo di adattamento per LIBERO CHIAMATA IN CORSO impianti Easy 2 Wire Sch.1742/13; per il montaggio PARLARE OCCUPATO di tale dispositivo seguire le indicazioni fornite a ERRORE corredo dello stesso.
  • Seite 6 L’alimentatore é marcato CE ed è conforme alle normative vigenti. SCATOLA DI DERIVAZIONE (multipla per 4 videocitofoni) Sch.1742/34 PROGRAMMAZIONE Ogni appartamento è identificato nell’impianto con un codice di 4 cifre, della forma “PPCC”. Il valore di “PP” identifica il numero della scatola di derivazione a cui il citofono è...
  • Seite 7 ALIMENTATORE EASY 2 WIRE Sch.1042/20 1742/34 L’alimentatore Easy Wire Sch.1042/20 si rende necessario quando si installano i moduli opzionali (repertorio elettronico o modulo display) in abbinamento al modulo di chiamata, oppure quan- do nell’impianto si utilizza anche l’alimentatore di soccorso con batteria. L’alimentatore Sch.1042/20 provvede difatto ad alimentare detti moduli opzionali e/o l’alimentatore di soccorso Sch.1042/21...
  • Seite 8 VIDEOCITOFONI VIDEOCITOFONO WINFLAT Sch.1202/1 I videocitofoni che possono essere utilizzati sono: SCOUT e WINFLAT. VIDEOCITOFONO SCOUT Sch.1204/1 e Sch.1204/10 WINFLAT utilizza uno schermo piatto da 4 “ che ne consente il fissaggio ad appoggio parete senza incasso, data la minima sporgenza dal muro. L’in- stallazione è...
  • Seite 9 STAFFA CON DECODIFICA SINGOLA N.B. Con la staffa Sch. 1202/97 sono realizzabili EASY 2 WIRE PER WINFLAT solo impianti con un n° max. di 64 utenze. Sch. 1202/97 1202/97 ALIMENTATORI OPZIONALI MODULI OPZIONALI Predisporre la canalizzazione in modo che termini in corrispondenza del previsto foro di ingresso.
  • Seite 10 ENGLISH CAPABILITIES The Easy 2 Wire Video system makes it possible to With the EASY 2 WIRE VIDEO SYSTEM, video house set up video house phone systems with 5 wires phone systems can be set up with up to 8 Main Call without co-axial cable.
  • Seite 11 Note: If optional modules are installed (electronic − Tabletop kit for direct screen Scout repertory, display module, back-up battery), the Ref. 1204/92 video power supply Ref. 1742/20 must be flanked − Tabletop kit for Winflat Ref. 1202/92 with the Easy Wire power supply Ref.
  • Seite 12 INSTALLATION WIRES THAT CAN BE USED MAXIMUM DISTANCE IN AN INSTALLATION The electric cable to be used for connections may Comply with the following MAXIMUM distances: be a normal single-core cable with suitable cross- sectional area. 50m between: −power supply unit (basic or back-up) WIRE CROSS-SECTION −Call Module...
  • Seite 13 Module. DIGITALIZED CALL MODULE Ref. 1042/30 The video power supply Ref. 1742/20 powers an Easy 2 Wire system consisting of a Call Module with TV camera unit and 64 distribution boxes (for a maximum of 256 appliances).
  • Seite 14 The power supply is EC marked and complies with current legislation. DISTRIBUTION BOX (multiple for 4 video house phones) Ref. 1742/34 PROGRAMMING Each apartment is identified in the installation with a 4-digit code in the format “PPCC”. The value of “PP”...
  • Seite 15 EASY 2 WIRE POWER SUPPLY Ref. 1042/20 1742/34 The Easy 2 Wire power supply Ref. 1042/20 is required in the case in which optional modules are installed (electronic repertory or display Module) combined with the Call Module or when the back-up power supply with battery is also used in the installation.
  • Seite 16 VIDEO HOUSE PHONES WINFLAT VIDEO HOUSE PHONE Ref. 1202/1 The SCOUT and WINFLAT video house phones may be used. SCOUT VIDEO HOUSE PHONE Ref. 1204/1 and Ref. 1204/10 WINFLAT uses a flat 4" monitor which is not embedded in screen of the reduced protrusion from the wall.
  • Seite 17 BRACKET WITH EASY 2 WIRE SINGLE DECODER N.B. Only installations with max. 64 users can be FOR WINFLAT set up using bracket Ref. 1202/97. Sch. 1202/97 1202/97 ALIMENTATORI OPZIONALI MODULI OPZIONALI Prepare the conduit so that it terminates at the infeed hole.
  • Seite 18 FRANÇAIS PRESTATIONS Le système Easy 2 wire Video permet de réaliser Le système EASY 2 WIRE VIDEO permet de réaliser des installations de vidéoportier avec 5 conducteurs des installations de vidéoportier avec un maximum sans câble coaxial. de 8 modules d’appel Principaux en commutation En effet, il suffit de cinq conducteurs normaux aussi automatique.
  • Seite 19 − Module unité de prise de vue Réf. 825/70 ♦ Possibilité d’installations mixtes avec postes − Dispositif d’adaptation pour d’appartement Easy 2 Wire. unité de prise de vue Réf. 1742/13 − Cadre avec boîtier encastrement: PRESTATIONS EN OPTION pour 2 modules Réf. 825/22 pour 3 modules Réf.
  • Seite 20 INSTALLATION CONDUCTEURS UTILISABLES DISTANCE MAXIMUM DANS UNE INSTALLATION Le câble électrique à utiliser pour les connexions peut être un câble unipolaire normal avec la section Les distances MAXIMUM à respecter sont les appropriée. suivantes: SECTION DES CONDUCTEURS 50m entre: -l’alimentation (base ou de secours) et Les distances indiquées ci-dessus peuvent être -le module d’appel...
  • Seite 21 LIBERO CHIAMATA IN CORSO de ce dernier le dispositif d’adaptation pour les PARLARE OCCUPATO installations Easy 2 Wire Réf. 1742/13. Pour monter ERRORE ce dispositif, suivre les instructions fournies avec. ALIMENTATION VIDEO Réf. 1742/20 Le module d’appel Réf. 1042/11 est réalisé dans la ligne Kombi avec les dimensions de deux modules.
  • Seite 22 (voir la figure). BOITIER DE DERIVATION (multiple pour 4 moniteurs) Réf. 1742/34 PROGRAMMATION Chaque appartement est identifié dans l’installation par un code de 4 chiffres, de la forme “PPCC”. La valeur de “PP” représente le numéro du boîtier de Le boîtier de dérivation peut être installé...
  • Seite 23 ALIMENTATION EASY 2 WIRE Réf. 1042/20 1742/34 L’alimentation Easy 2 Wire Réf. 1042/20 s’avère nécessaire quand on installe les modules en option (répertoire électronique ou module afficheur) associés au module d’appel, ou bien quand on utilise également dans l’installation l’alimentation de secours avec batterie de sauvegarde.
  • Seite 24 MONITEURS MONITEUR WINFLAT Réf. 1202/1 Les moniteurs qui peuvent être utilisés sont le SCOUT et le WINFLAT. MONITEUR SCOUT Réf. 1204/1 et Réf. 1204/10 WINFLAT utilise un écran plat de 4" qui permet de le fixer en appui sur paroi sans encastrement, puisqu’il dépasse de très peu.
  • Seite 25 ETRIER AVEC DECODEUR SIMPLE DECODER N.B. Avec l’étrier Réf. 1202/97, il est possible de POUR WINFLAT réaliser uniquement des installations avec un Sch. 1202/97 maximum de 64 usagers. 1202/97 ALIMENTATORI OPZIONALI MODULI OPZIONALI Prédisposer la canalisation de manière à ce qu’elle se termine en correspondance avec le trou d’entrée prévu à...
  • Seite 26 ESPAÑOL PRESTACIONES El Sistema Easy 2 wire Vídeo permite realizar El sistema EASY 2 WIRE VIDEO permite realizar sistemas de vídeoportero con 5 conductores sin sistemas de monitores hasta 8 Módulos de Llamada cable coaxial. Principales en conmutación automática. Los De hecho, son necesarios sólo cinco conductores sistemas están intrínsecamente dotados de secreto normales tanto para la columna del montante, como...
  • Seite 27 (reasignación códigos). Varios ♦ Posibilidad de combinar a cada Módulo de Llamada − Fuente de alimentación vídeo Ref. 1742/20 un repertorio electrónico (Ref. 826/58). − Caja de derivación Ref. 1742/34 ♦ Posibilidad de combinar a cada Módulo de Llamada un display numérico de 4 cifras para visualizar...
  • Seite 28 INSTALACION CONDUCTORES UTILIZABLES DISTANCIA MAXIMA DE UN SISTEMA El cable eléctrico que hay que usar para las Las distancias MAXIMAS que hay que respetar conexiones puede ser cable unipolar normal de la son: sección adecuada. 50m entre: - fuente de alimentación SECCION DE LOS CONDUCTORES (básica o de auxilio) - módulo de llamada...
  • Seite 29 Cada módulo de llamada ha de estar unido a un módulo de cámara de TV CCD en cuyo interior hay que montar el dispositivo de adaptación para LIBERO CHIAMATA IN CORSO sistemas Easy 2 Wire Ref. 1742/13; para montar PARLARE OCCUPATO dicho dispositivo seguir las indicaciones ERRORE suministradas con el mismo.
  • Seite 30 CAJA DE DERIVACION la figura. (múltiple para 4 monitores) Ref. 1742/34 PROGRAMACION Cada apartamento está identificado en el sistema con un código de 4 cifras, de la forma “PPCC”. El valor de “PP” identifica el número de la caja de La caja de derivación puede instalarse apoyada a...
  • Seite 31 FUENTE DE ALIMENTACION EASY 2 WIRE Ref. 1042/20 1742/34 La fuente de alimentación Easy 2 Wire Ref. 1042/20 se hace necesaria cuando se instalan los módulos opcionales (repertorio electrónico o módulo display) combinado con el módulo de llamada, o cuando en el sistema también se utiliza la fuente de...
  • Seite 32 MONITORES MONITOR WINFLAT Ref. 1202/1 Los monitores que pueden utilizarse son SCOUT Y WINFLAT. MONITOR SCOUT Ref. 1204/1 y Ref. 1204/10 WINFLAT utiliza una pantalla plana de 4" que permite su fijación apoyándolo a la pared sin SCOUT utiliza un cinescopio de 4,5" colocado con empotrado, dado el mínimo saliente de la pared.
  • Seite 33 SOPORTE CON DECODIFICACIÓN INDIVIDUAL NOTA Con el soporte Ref. 1202/97 sólo se pueden EASY 2 WIRE PARA WINFLAT realizar instalaciones con un n° máx. de 64 Sch. 1202/97 usuarios 1202/97 ALIMENTATORI OPZIONALI MODULI OPZIONALI Colocar los conductos de modo tal que el final coincida con el orificio de ingreso.
  • Seite 34 DEUTSCH LEISTUNGSMERKMALE Mit dem EASY 2 WIRE VIDEO System können Das System EASY 2 WIRE VIDEO erlaubt einen Videosprechanlagen mit 5 Anschlußleitungen Ausbau der Videosprechanlage auf bis zu 8 ohne Koaxkabel realisiert werden. Sowohl für die Hauptrufmodulen mit automatischem Umschalten. Steigleitung wie auch für die Verbindung der Anlagen bieten...
  • Seite 35 ♦ Möglichkeit, mit dem Briefträgermodul die Tür während einer bestimmten festen Zeitphase zu öffnen Hinweis: Zur Installation der Zusatzmodule (elektronisches Register, Display, Pufferbatterie) muß außer dem Netzgeräts für EASY 2 WIRE VIDEO (BN 1742/20) auch das für EASY 2 WIRE (BN 1042/20) eingebaut werden. DS1742-001D...
  • Seite 36 INSTALLATION VERWENDBARES KABELMATERIAL MAXIMALE ENTFERNUNGEN IN EINER ANLAGE Für die elektrischen Verbindungen kann normales Es müssen die folgenden Maximalentfernungen einadriges Kabel mit genügend großem Querschnitt berücksichtigt werden : verwendet werden. 50 m von Haupt- oder Notstromversorgung LEITERQUERSCHNITT zum Rufmodul Die oben angegebenen Entfernung können nur bei 100 m von elektrischer Schließanlage zum Verwendung von Kabeln mit ausreichendem...
  • Seite 37 BN 1042/11 Jedes Rufmodul muß mit einem Modul mit CCD- Kamera kombiniert werden, in dem die Anpassung LIBERO CHIAMATA IN CORSO an das EASY2WIRE System (BN 1742/13) montiert PARLARE OCCUPATO wird. Zur Montage dieser Einrichtung die ERRORE Anweisungen befolgen, die mit geliefert werden.
  • Seite 38 Schraubenzieher, wie in der Abbildung gezeigt zum VERTEILER-BOX Entriegeln benutzen. (Vervielfacher für 4 Videosprechgeräte) BN 1742/34 PROGRAMMIERUNG In der Anlage ist jede Wohnung durch einen 4- stelligen Code im Format PPCC identifiziert : der Wert von PP entspricht der Nummer des Der Verteilerkästen kann (mit vier 6 mm Dübeln -...
  • Seite 39 EASY 2 WIRE NETZGERÄT BN 1042/20 1742/34 Das Netzgerät EASY 2 WIRE BN 1042/20 wird benötigt, wenn die Zusatzmodule (elektronisches Register oder Displaymodul) zusammen mit dem Rufmodul installiert sind oder in der Anlage die Notstromversorgung mit Pufferbatterie eingesetzt werden soll. Das Netzgerät BN 1042/20 dient zur Versorgung dieser Einrichtungen, und der Notstromversorgung BN 1042/21.
  • Seite 40 VIDEOSPRECHGERÄTE VIDEOSPRECHGERÄT WINFLAT BN 1202/1 Es können die Videosprechgeräte SCOUT und WINFLAT eingesetzt werden VIDEOSPRECHGERÄT SCOUT BN 1204/1 und 1204/10 WINFLAT benutzt einen flachen 4" Bildschirm und ermöglicht wegen der geringen Tiefe direkte Das Modell SCOUT besitzt eine 4,5" Bildröhre Montage auf der Wand ohne Einbau.
  • Seite 41 HALTERUNG MIT EASY 2 WIRE Auf der Halterung erfolgt die Programmierung des EINZELDEKODER FUR WINFLAT Teils “PP” des Rufcodes (0001 ÷ 6301) durch BN 1202/97 Stellen der 6 DIP-Schalter, so wie in der Tabelle ersichtlich. HINWEIS Mit der Halterung Best.Nr. 1202/97 können Anlagen bis maximal 64 Teilnehmer realisiert werden.
  • Seite 42 DS1742-001D...
  • Seite 43 SCHEMI DI COLLEGAMENTO INSTALLATIONS SCHEMES SCHÉMAS DE CONNEXION ESQUEMAS DE CONEXION ANSCHLUSSPLÄNE DS1742-001D...
  • Seite 44 ITALIANO SCHEMA DI COLLEGAMENTO DI UNA COLONNA DI VIDEOCITOFONI AD UN VIDEOPORTIERE CON MODULO DI CHIAMATA LEGENDA: A=Videocitofono B=Decodifica 4 utenze C=Alle decodifiche successive D=Modulo di chiamata E=Modulo unità di ripresa F=Alimentatore video G=Serratura H=Apertura Serratura I=Rete ENGLISH CONNECTION OF A VIDEO HOUSE PHONE RISER TO A VIDEO OUTDOOR STATION WITH CALL MODULE LEGEND: A = Video house phone B = 4-user decoder C = To subsequent decoders D = Call Module E = TV camera...
  • Seite 45 SV102-2144 DS1742-001D...
  • Seite 46 ITALIANO SCHEMA DI COLLEGAMENTO DI UNA COLONNA DI VIDEOCITOFONI AD UN VIDEOPORTIERE CON MODULO DI CHIAMATA EQUIPAGGIATO CON ACCESSORI (Repertorio elettronico, Display o Alimentatore di soccorso) LEGENDA: A=Videocitofono B=Decodifica 4 utenze C=Alle decodifiche successive D=Modulo di chiamata E=Modulo unità di ripresa F=Alimentatore video G=Alimentatore Easy 2 wire H=Alimentatore di soccorso I=Batteria L=Serratura M=Apertura Serratura N=Rete ENGLISH CONNECTION OF A VIDEO HOUSE PHONE RISER TO A VIDEO OUTDOOR STATION WITH CALL...
  • Seite 47 SV102-2156 DS1742-001D...
  • Seite 48 ITALIANO SCHEMA DI COLLEGAMENTO DI UNA COLONNA DI VIDEOCITOFONI A DUE VIDEOPORTIERI IN COMMUTAZIONE AUTOMATICA LEGENDA: A=Videocitofono B=Decodifica 4 utenze C=Alle decodifiche successive D=Modulo di chiamata E=Modulo unità di ripresa F=Alimentatore video G=Serratura H=Apertura Serratura I=Rete L=Dispositivo a relé ENGLISH CONNECTION OF A VIDEO HOUSE PHONE RISER TO TWO VIDEO OUTDOOR STATIONS WITH AUTOMATIC SWITCHING LEGEND...
  • Seite 49 SV102-2160 DS1742-001D...
  • Seite 50 ITALIANO SCHEMA DI COLLEGAMENTO DI UNA COLONNA DI VIDEOCITOFONI A DUE VIDEOPORTIERI IN COMMUTAZIONE AUTOMATICA LEGENDA: A=Videocitofono B=Decodifica 4 utenze C=Alle decodifiche successive D=Digitalizzatore E=Modulo unità di ripresa F=Alimentatore video G=Serratura H=Apertura Serratura I=Rete L=Dispositivo a relé ENGLISH CONNECTION OF A VIDEO HOUSE PHONE RISER TO TWO VIDEO OUTDOOR STATIONS WITH AUTOMATIC SWITCHING LEGEND A = Video house phone B = 4-user decoder C = To subsequent decoders D = Digitalized Call Module...
  • Seite 51 SV102-2262 DS1742-001D...
  • Seite 52 SOLUZIONE CON VIDEOCITOFONI CON DECODIFICA SINGOLA Sch. 1202/97 SOLUTION WITH Ref. 1202/97 SINGLE DECODER VIDEOHOUSEPHONE SOLUTION AVEC MONITEURS A DECODEUR SIMPLE Réf. 1202/97 SOLUCION CON MONITOR CON DECODIFICACION INDIVIDUAL Ref. 1202/97 LÖSUNG MIT VIDEO-HAUSTELEFONEN INTEGRIERTEM SINGLEDECODER BN 1202/97 SV102-2594 DS1742-001D...
  • Seite 53 SOLUZIONE CON VIDEOCITOFONI CON DECODIFICA SINGOLA Sch. 1202/97 SOLUTION WITH Ref. 1202/97 SINGLE DECODER VIDEOHOUSEPHONE SOLUTION AVEC MONITEURS A DECODEUR SIMPLE Réf. 1202/97 SOLUCION CON MONITOR CON DECODIFICACION INDIVIDUAL Ref. 1202/97 LÖSUNG MIT VIDEO-HAUSTELEFONEN INTEGRIERTEM SINGLEDECODER BN 1202/97 SV102-2595 DS1742-001D...
  • Seite 54 SOLUZIONE CON VIDEOCITOFONI CON DECODIFICA SINGOLA Sch. 1202/97 SOLUTION WITH Ref. 1202/97 SINGLE DECODER VIDEOHOUSEPHONE SOLUTION AVEC MONITEURS A DECODEUR SIMPLE Réf. 1202/97 SOLUCION CON MONITOR CON DECODIFICACION INDIVIDUAL Ref. 1202/97 LÖSUNG MIT VIDEO-HAUSTELEFONEN INTEGRIERTEM SINGLEDECODER BN 1202/97 SV102-2596 DS1742-001D...
  • Seite 55 NOTE / NOTE / REMARQUE / NOTAS / ANMERKUNGEN DS1742-001D...
