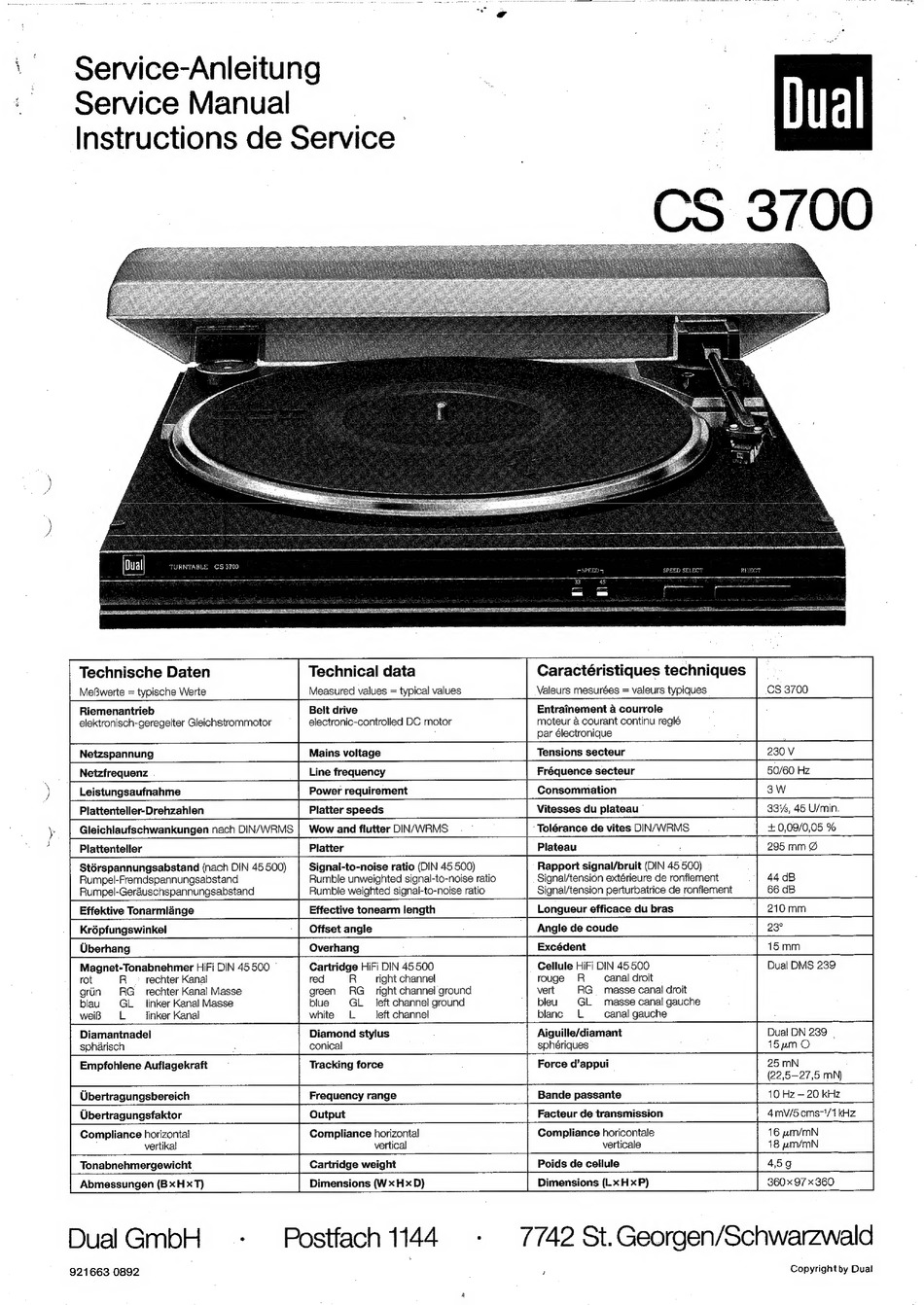

Dual CS 3700 Serviceanleitung

Service-Anleitung
Service Manual |
Instructions de Service
Technical data
Measured values = typical values
Belt drive
electronic-controlled DC motor
Technische Daten
MeBwerte = typische Werte
Entrainement a courrole
moteur & courant continu reglé
par électronique
Wow and flutter DIN/WRMS Tolérance de vites DIN/WRMS | +£0,0910,05% |
Plattenteller Platter Plateau 295 mm ©
Stérspannungsabstand (nach DIN 45 500) Signal-to-noise ratio (DIN 45 500) Rapport signal/bruit (DIN 45 500)
44 dB
66 dB
Riemenantrieb
elektronisch-geregelter Gleichstrommotor
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement
Rumpel-Gerauschspannungsabstand Rumble weighted signal-to-noise ratio Signal/tension perturbatrice de ronflement
Effektive Tonarmlange Effective tonearm length Longueur efficace du bras
Krépfungswinkel Offset angle Angle de coude
rot R_ ~ rechter Kanal red R_ right channel
grin RG_ rechter Kanal Masse green RG_ right channel ground
blau GL linker Kanal Masse blue GL left channel ground
Diamantnadel Diamond stylus Aiguille/diamant Dual DN 239 |
spharisch : conical sphériques 15pm O
Empfohiene Auflagekraft Tracking force Force d'appui 25 mN
(22,5-27,5 mN|
Ubertragungsbereich Frequency range Bande passante 10 Hz ~ 20 KHz
Compliance horizontal Compliance horizontal Compliance horicontale 16 wm/mN
vertikal vertical verticale 18 wm/mN
Tonabnehmergewicht Cartridge weight Poids de cellule 459
Abmessungen (BxHxT) Dimensions (WxHxD)
Magnet-Tonabnehmer HiFi DIN 45500 © Cartridge HiFi DIN 45500 Cellule HiFi DIN 45500 Dual DMS 239
rouge R_— canal droit
vert RG _ masse canal droit
bleu GL masse canal gauche
weiB L _ linker Kanal white =L left channel blanc L canal gauche
Ubertragungsfaktor Facteur de transmission 4mvV/5cms-1/1 kHz
Dimensions (Lx H xP) 360 x 97 x 360
