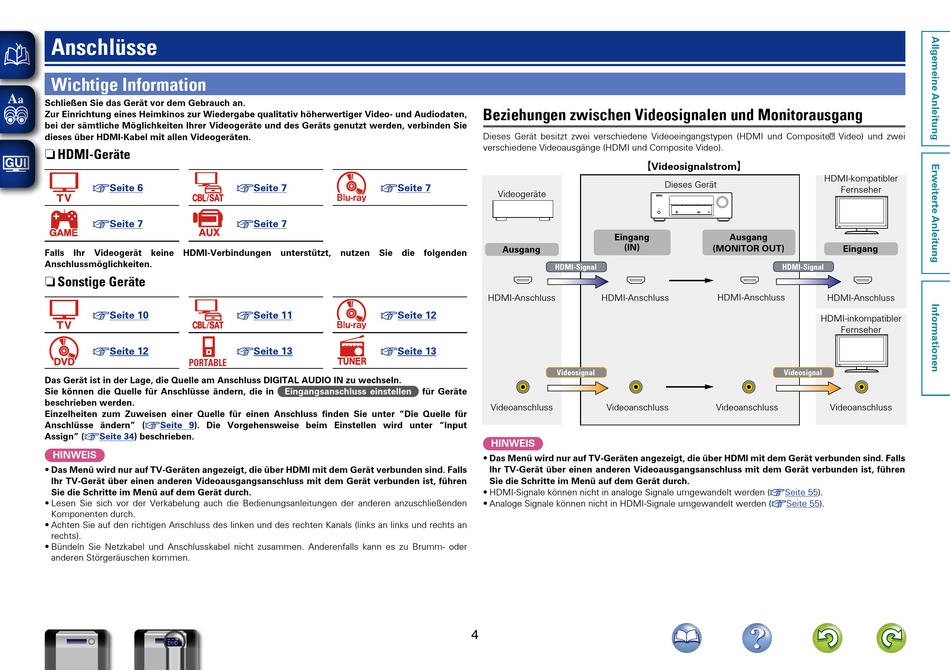

Anschlüsse

Wichtige Information

Schließen Sie das Gerät vor dem Gebrauch an.
Zur Einrichtung eines Heimkinos zur Wiedergabe qualitativ höherwertiger Video- und Audiodaten,
bei der sämtliche Möglichkeiten Ihrer Videogeräte und des Geräts genutzt werden, verbinden Sie
dieses über HDMI-Kabel mit allen Videogeräten.
n HDMI-Geräte
vSeite 6
vSeite 7
Falls Ihr Videogerät keine HDMI-Verbindungen unterstützt, nutzen Sie die folgenden
Anschlussmöglichkeiten.
n Sonstige Geräte
vSeite 10
vSeite 12
PORTABLE
Das Gerät ist in der Lage, die Quelle am Anschluss DIGITAL AUDIO IN zu wechseln.
Sie können die Quelle für Anschlüsse ändern, die in
beschrieben werden.
Einzelheiten zum Zuweisen einer Quelle für einen Anschluss finden Sie unter "Die Quelle für
Anschlüsse ändern" (vSeite 9). Die Vorgehensweise beim Einstellen wird unter "Input
Assign" (vSeite 34) beschrieben.
HINWEIS
• Das Menü wird nur auf TV-Geräten angezeigt, die über HDMI mit dem Gerät verbunden sind. Falls
Ihr TV-Gerät über einen anderen Videoausgangsanschluss mit dem Gerät verbunden ist, führen
Sie die Schritte im Menü auf dem Gerät durch.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen der anderen anzuschließenden
Komponenten durch.
• Achten Sie auf den richtigen Anschluss des linken und des rechten Kanals (links an links und rechts an
rechts).
• Bündeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann es zu Brumm- oder
anderen Störgeräuschen kommen.
DVD
vSeite 7 vSeite 7
vSeite 7
vSeite 11 vSeite 12
vSeite 13 vSeite 13
Eingangsanschluss einstellen
Beziehungen zwischen Videosignalen und Monitorausgang
Dieses Gerät besitzt zwei verschiedene Videoeingangstypen (HDMI und Composite Video) und zwei
verschiedene Videoausgänge (HDMI und Composite Video).
Videogeräte
Ausgang
HDMI-Signal
HDMI-Anschluss HDMI-Anschluss
Videosignal
für Geräte
Videoanschluss
HINWEIS
• Das Menü wird nur auf TV-Geräten angezeigt, die über HDMI mit dem Gerät verbunden sind. Falls
Ihr TV-Gerät über einen anderen Videoausgangsanschluss mit dem Gerät verbunden ist, führen
Sie die Schritte im Menü auf dem Gerät durch.
• HDMI-Signale können nicht in analoge Signale umgewandelt werden (vSeite 55).
• Analoge Signale können nicht in HDMI-Signale umgewandelt werden (vSeite 55).
4
GVideosignalstromH
Dieses Gerät
Eingang Ausgang
(IN)
(MONITOR OUT)
HDMI-Signal
HDMI-Anschluss
Videosignal
Videoanschluss Videoanschluss
HDMI-kompatibler
Fernseher
Eingang
HDMI-Anschluss
HDMI-inkompatibler
Fernseher
Videoanschluss
