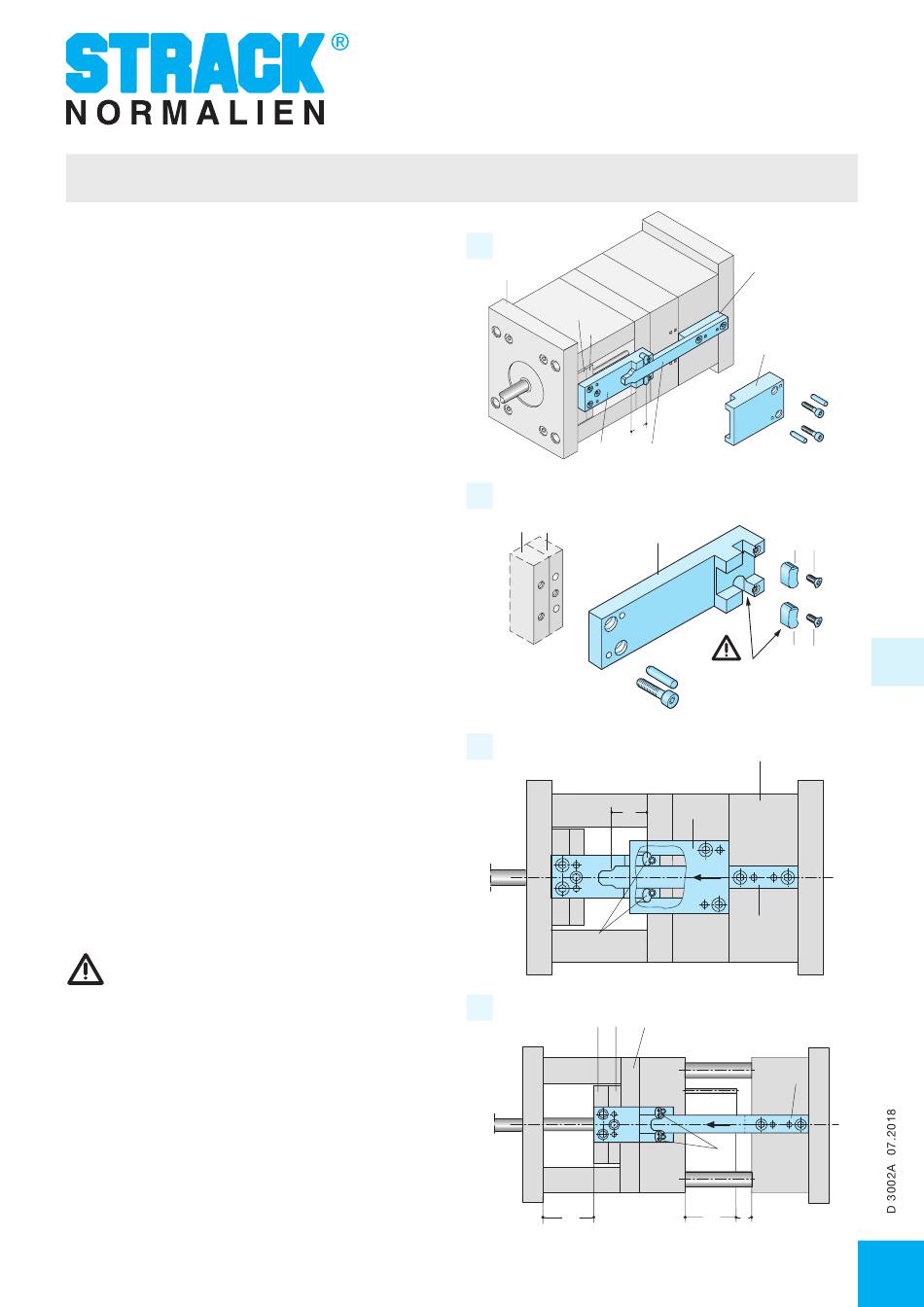

Bedienungsanleitung deutsch -- Auswerferrücksteller Z7
Anbau- und Montageanweisung (Fortsetzung)
Befestigungsbohrungen für Steuerplatte (22), Rastengehäuse (12), Unterlage (102)
und Steuerleiste (31) in die Formplatte bohren. Für das Rastengehäuse (12) müssen
gleichzeitig die Zylinderstiftbohrungen in das Auswerferpaket (H7 oder H8) einge-
bracht werden (siehe Abbildung 4).
3. Montage und Einstellung am zusammengebauten
Werkzeug vornehmen
Spritzgießwerkzeug mit Führungselementen komplett montieren. Hierzu
Auswerferpaket (H7 und H8) gegen die Aufspannplatte (H6) anlegen und gegen
Verschieben sichern (z. B. mit Schraubzwinge).
Rastengehäuse (12) anschrauben und verstiften. Auf Lage der Rasten (6) ach-
ten. Seitlich gefasste Kanten nach unten in das Klinkengehäuse einlegen (siehe
Abbildungen 4 und 5).
Steuerleiste (31) lose einlegen. Steuerplatte (22) aufsetzen und lose anschrauben.
Steuerplatte (22) in Pfeilrichtung durch Anstellen an die Rasten (6) spielfrei einstel-
len, danach verstiften und Schrauben fest anziehen.
Steuerleiste (31) vorpositionieren und mit Unterlage (102) lose an die Formplatte
(H1) anschrauben (siehe Abbildung 6).
Formtrennung öffnen; Auswerferpaket (H7 und H8) bis zur Anlage an die Formplatte
(H4) vorziehen und gegen Verschieben sichern (z. B. mit Schraubzwinge).
Den abzusichernden Auswerferhub (S2) plus Sicherungshub (S) mittels Endmaßen
feineinstellen.
Alle Steuerleisten (31) gleichmäßig und spielfrei an die Rasten (6) anstellen und
parallel zur Werkzeugführung fest verschrauben und verstiften (siehe Abbildung 7).
Funktion manuell überprüfen.
4. Wartung
Alle Funktionsteile des Auswerferrückstellers müssen in regelmäßigen
Abständen geschmiert werden (z.B. mit STRACK NORM Z9080).
Die Befestigungsschrauben sind regelmäßig auf festen Sitz zu kontrollieren.
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Entformungselemente -- indirekt
4
H6
H7
H8
12
5
H7
H8
6
6
7
H7
H8
S2
I
Demoulding elements -- indirect
Eléments de démoulage -- indirects
102
22
S
31
12
6
6
Auf die Einbaulage
achten!
Please observe the
mounting position!
Tenir en compte de
la position de montage!
H1
22
S
31,102
H4
31,102
6
S2
S
61
61
6
4
