INSTALLAZIONE
Descrizione del modulo
3. Descrizione del modulo
3.1
Descrizione delle funzioni
Il modulo viene installato tra un satellite d'utenza e il genera-
tore di calore.
Il modulo pompa l'acqua riscaldante alla temperatura impo-
stata nella mandata del generatore di calore.

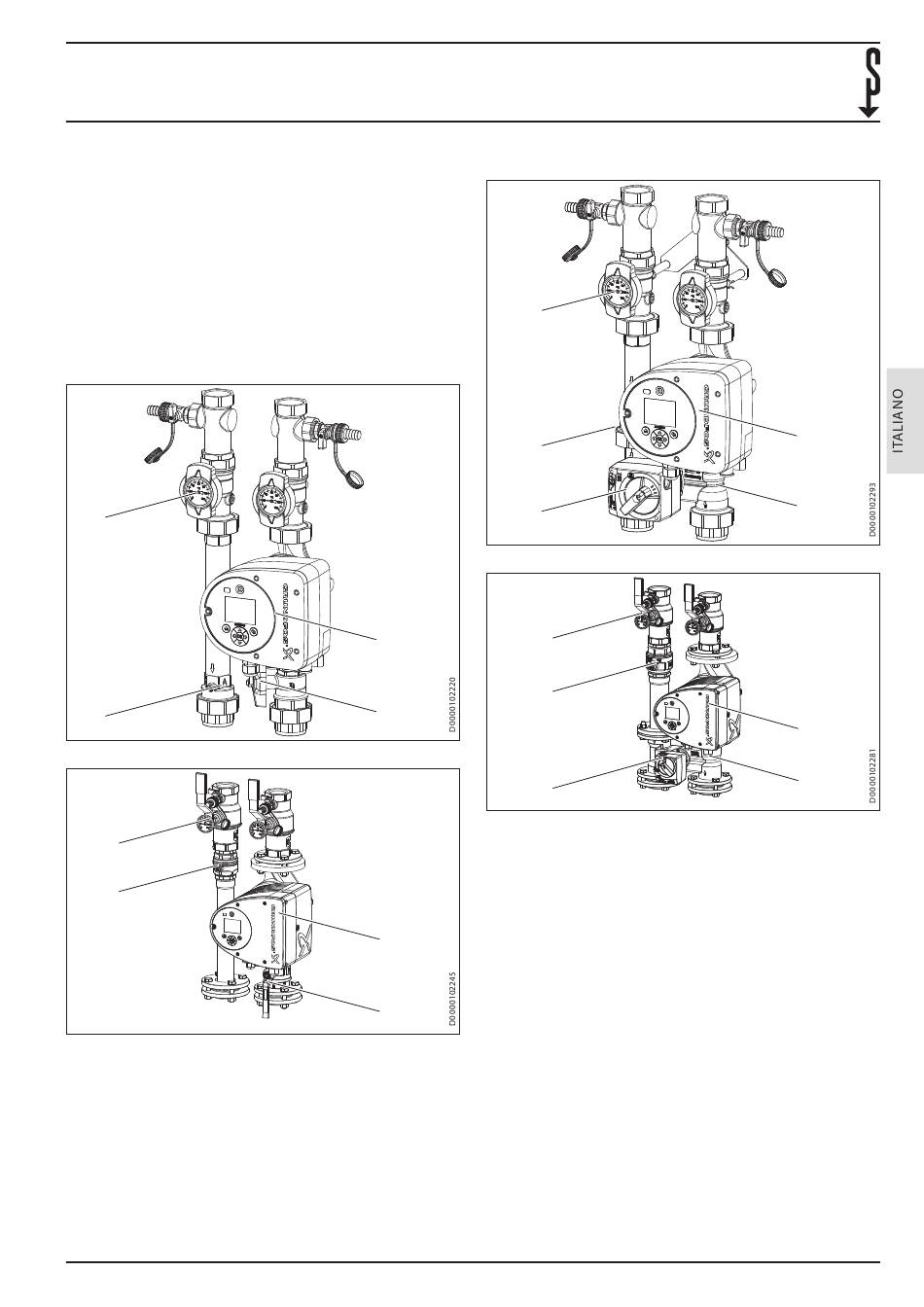

3.2 Componenti
3.2.1 PM-U
1
2
PM-U 1
1
2
PM-U 2/3
1 Termometro con valvola a sfera
2 Freno a gravità
3 Valvola intercettazione
4 Pompa riscaldamento
PM-U / PM-G
3.2.2 PM-G
1
2
3
PM-G 1
4
1
2
3
3
PM-G 2/3
1 Termometro con valvola a sfera
2 Freno a gravità
3 Regolatore con servomotore
4 Miscelatore
5 Pompa riscaldamento
4
3.2.3 Componenti
Termometro con valvola a sfera
3
I termometri indicano la temperatura nella mandata e nel ri-
torno del generatore di calore.
Le valvole a sfera sui termometri permettono di chiudere la
mandata e il ritorno del generatore di calore.
Pompa riscaldamento
La pompa riscaldamento pompa l'acqua riscaldante alla tem-
peratura impostata nella mandata del generatore di calore.
5
4
5
4
| 47
